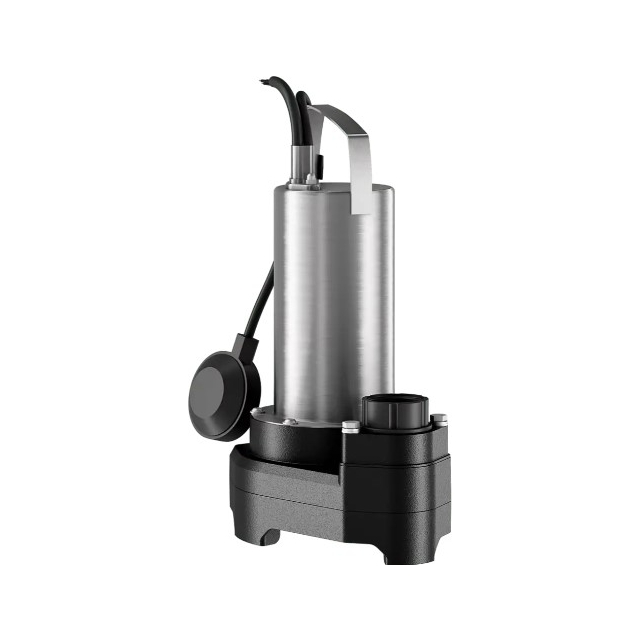

Wilo Padus MINI3-V04.12/M08-523/P-10M (3118632) – з ануровальним насосом для стаціонарної та пересувної зануреної установки, працює в періодичному режимі роботи.
Застосування.
Для перекачування у побутових приміщеннях таких рідин:
- стічні води без фекалій;
- брудної води (з невеликою кількістю піску та гравію):
Конструкція.
Насос для відведення брудної води із вільнопроточним робочим колесом та вертикальним різьбовим з'єднанням. Корпус гідравліки та робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, з вбудованим робочим конденсатором та автоматично керуючим термічним контролем двигуна. Корпус двигуна із нержавіючої сталі. Маслозаповнена ущільнювальна камера з подвійним ущільненням: з боку двигуна встановлено радіальне ущільнення валу, з боку насоса - торцеве ковзне ущільнення. Розбірний під'єднувальний кабель з вимикачем поплавця і змонтованим штекером (CEE 7/7).
Комплект постачання.
- Насос
- Зворотний клапан, змонтований
- Шлангове з'єднання, в комплекті постачання
- Інструкція з монтажу та експлуатації

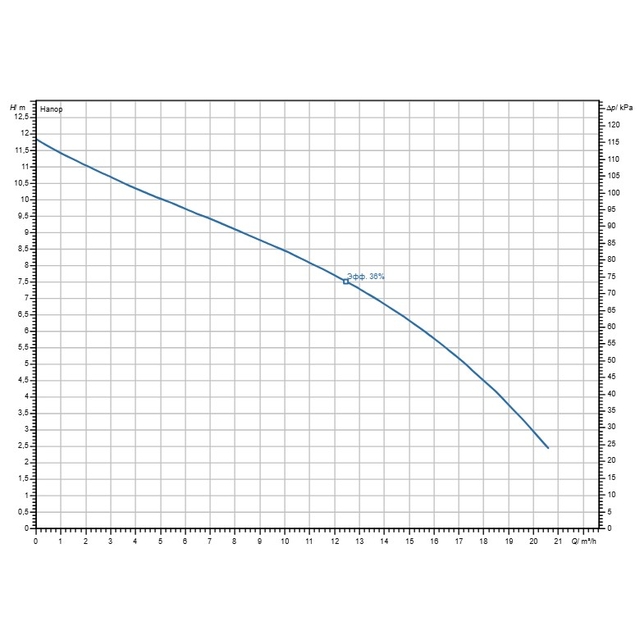

Експлуатаційні дані.
Дані про продукцію.
- Тип гідравліки – вільновіхрове робоче колесо
- Вільний сферичний прохід гідравліки – 30 мм.
- Максимальний робочий тиск PN – 2 бари
- Макс. глибина занурення – 7м
- Температура середовища T – 3 °C
- Максимальна температура середовища T max – 40 °C
Дані двигуна:
- Підключення до мережі – 1~230 V, 50 Hz
- Допуск напруги: ±10%
- Коефіцієнт потужності cos φ 100 - 0,94
- Номінальна потужність двигуна P 2 – 0,75 кВт
- Потужність P 1 max – 1,03 кВт
- Номінальний струм I N - 4,7 А
- Пусковий струм - 14,2 А
- Тип включення - безпосередній режим онлайн (DOL)
- Номінальна кількість оборотів n – 2900 1/min
- Максимальна частота включень t – 30 1/h
- Клас ізоляції – F
- Клас захисту – IP68
- Режим роботи (в зануреному стані) – S1
- Режим роботи (в зануреному стані) – S3-20%
Кабель:
- Довжина кабелю L – 10 м.
- Тип кабелю – H07RN-F
- Поперечний переріз кабелю – 3G1 мм²
- Штекер – CEE7/7 (захисний контакт)
- Тип під'єднувального кабелю – розбірний
Спорядження/функціонування:
- Поплавковий вимикач - так
- Клас вибухозахисту – ні
- Захист двигуна – біметалічний, внутрішній захист від перегріву
Матеріали:
- Корпус насоса – PP-GF30
- Робоче колесо – PK-GF30
- Вал – нержавіюча сталь
- Матеріал ущільнення насоса – BXPFF
- Матеріал ущільнення двигуна – NBR
- Матеріал ущільнення – NBR
- Матеріал двигуна – нержавіюча сталь.

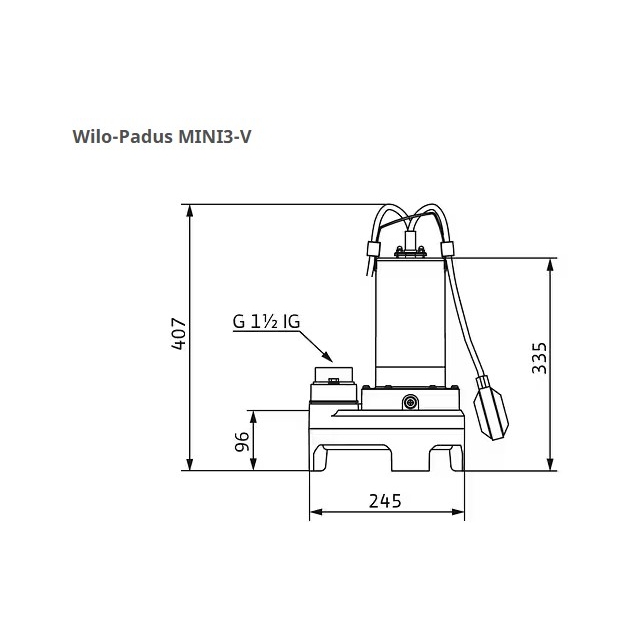

Монтажні розміри:
- З всмоктувальної сторони DNs: ---
- Підключення до трубопроводу з напірної сторони DNd: G 1½
