Wilo Padus MINI3-V04.12/M08-523/A-10M (3118631)– з ануровальним насосом для стаціонарної та пересувної зануреної установки, працює в періодичному режимі роботи.
Застосування.
Для перекачування у побутових приміщеннях таких рідин:
стічні води без фекалій;
брудної води (з невеликою кількістю піску та гравію):
Конструкція.
Насос для відведення брудної води із вільнопроточним робочим колесом та вертикальним різьбовим з'єднанням. Корпус гідравліки та робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, з вбудованим робочим конденсатором та автоматично керуючим термічним контролем двигуна. Корпус двигуна із нержавіючої сталі. Маслозаповнена ущільнювальна камера з подвійним ущільненням: з боку двигуна встановлено радіальне ущільнення валу, з боку насоса - торцеве ковзне ущільнення. Розбірний під'єднувальний кабель з вимикачем поплавця і змонтованим штекером (CEE 7/7).
Комплект постачання.
Насос
Зворотний клапан, змонтований
Шлангове з'єднання, в комплекті постачання
Інструкція з монтажу та експлуатації
Експлуатаційні дані.
Дані про продукцію.
Тип гідравліки – вільновіхрове робоче колесо
Вільний сферичний прохід гідравліки – 30 мм.
Максимальний робочий тиск PN – 2 бари
Макс. глибина занурення – 7м
Температура середовища T – 3 °C
Максимальна температура середовища T max – 40 °C
Дані двигуна:
Підключення до мережі – 1~230 V, 50 Hz
Допуск напруги: ±10%
Коефіцієнт потужності cos φ 100 - 0,94
Номінальна потужність двигуна P 2 – 0,75 кВт
Потужність P 1 max – 1,03 кВт
Номінальний струм I N - 4,7 А
Пусковий струм - 14,2 А
Тип включення - безпосередній режим онлайн (DOL)
Номінальна кількість оборотів n – 2900 1/min
Максимальна частота включень t – 30 1/h
Клас ізоляції – F
Клас захисту – IP68
Режим роботи (в зануреному стані) – S1
Режим роботи (в зануреному стані) – S3-20%
Кабель:
Довжина кабелю L – 10 м.
Тип кабелю – H07RN-F
Поперечний переріз кабелю – 3G1 мм²
Штекер – CEE7/7 (захисний контакт)
Тип під'єднувального кабелю – розбірний
Спорядження/функціонування:
Поплавковий вимикач - так
Клас вибухозахисту – ні
Захист двигуна – біметалічний, внутрішній захист від перегріву
Матеріали:
Корпус насоса – PP-GF30
Робоче колесо – PK-GF30
Вал – нержавіюча сталь
Матеріал ущільнення насоса – BXPFF
Матеріал ущільнення двигуна – NBR
Матеріал ущільнення – NBR
Матеріал двигуна – нержавіюча сталь.
Монтажні розміри:
З всмоктувальної сторони DNs: ---
Підключення до трубопроводу з напірної сторони DNd: G 1½
електродвигун в однофазному виконанні (1~) з поверхневим охолодженням, з вбудованим робочим конденсатором та автоматично вимикаючим датчиком контролю температури обмотки електродвигуна; корпус електродвигуна із нержавіючої сталі; підключення до мережі: 1~230 V, 50 Hz; номінальна потужність електродвигуна P2 – 0,75 кВт; споживана потужність P1 max – 1,03 кВт; номінальний струм IN – 4,7 А; номінальна частота обертання n – 2900 1/min
Тип насосу
занурювальний насос для стаціонарної та мобільної установки
Ступінь захисту
поплавковий вимикач; захист електродвигуна - біметал внутрішній захист від перегріву; зворотний клапан, попередньо змонтований; клас нагрівальностійкості ізоляції - F; клас захисту - IP68
Додаткова інформація
максимальний робочий тиск PN – 2 бари; макс. глибина занурення – 7 м; мін.T рідини, що перекачується - 3 °C; макс. T рідини, що перекачується Tmax - 40 °C; довжина кабелю електроживлення L – 10 м; тип кабелю електроживлення - від'єднується
Гарантія
12 місяців офіційної гарантії від виробника

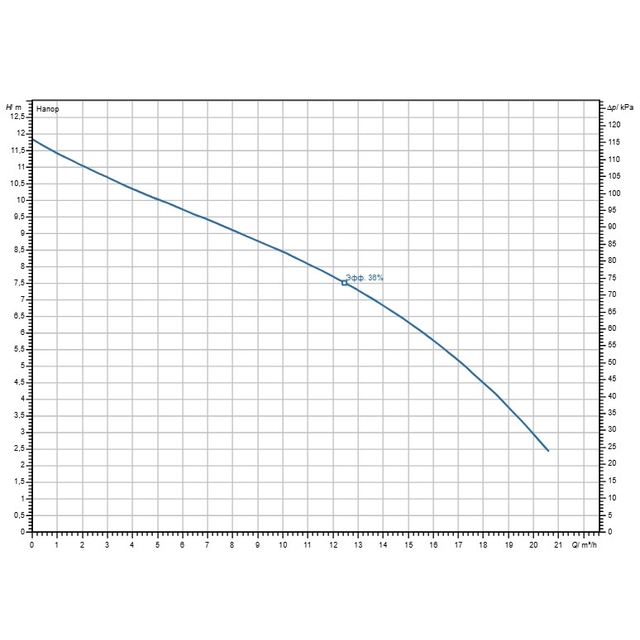

Напір
11,8 м
Тип рідини
стічні води без вмісту фекалій; забруднена вода (з невеликою кількістю піску та гравію)
Розмір
245 x 245 x 407 мм
Вага:
9.00 кг
Характеристики та комплектація товару можуть змінюватись виробником без попередження. Магазин не несе відповідальності за зміни, внесені виробником. Уточнюйте, будь ласка, важливі для Вас характеристики товару у наших менеджерів.
Файли для скачування2
1
Інструкція з монтажу та експлуатації Wilo Padus MINI3
