Wilo Padus MINI3-V04.10/M06-523/A-10M (3118628) – занурювальний насос для стаціонарної та пересувної зануреної установки, працює в періодичному режимі роботи.
Застосування.
Для перекачування в побутових приміщеннях таких рідин:
- стічні води без фекалій;
- брудної води (з невеликою кількістю піску та гравію):
Конструкція.
Насос для відведення брудної води з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під'єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).
Комплект постачання.
- Насос
- Зворотній клапан, змонтований
- Шлангове з’єднання, у комплекті постачання
- Інструкція з монтажу та експлуатації

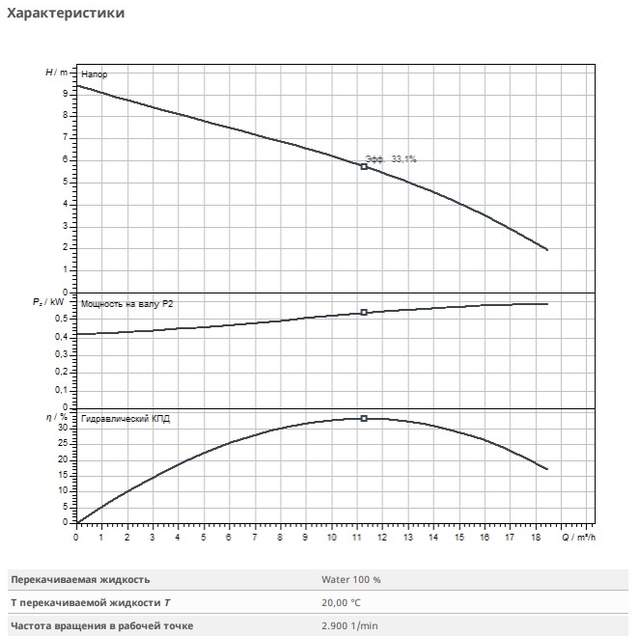

Експлуатаційні дані.
Дані на продукцію.
- Тип гідравліки – напіввідкрите багатоканальне робоче колесо
- Вільний сферичний прохід гідравліки – 30 мм
- Максимальний робочий тиск PN – 2 бара
- Макс. глибина занурення – 7м
- Температура середовища T – 3 °C
- Максимальна температура середовища Tmax – 40 °C
Дані двигуна:
- Під’єднання до мережі – 1~230 V, 50 Hz
- Допуск напруги: ±10 %
- Коефіцієнт потужності cos φ100 – 0,99
- Номінальна потужність двигуна P2 – 0,6 кВт
- Споживана потужність P1 max – 0,92 кВт
- Номінальний струм IN – 4,1 А
- Пусковий струм – 9,5 А
- Тип увімкнення – безпосередній режим онлайн (DOL)
- Номінальне число обертів n – 2900 1/min
- Максимальна частота увімкнень t – 30 1/h
- Клас ізоляції – F
- Клас захисту – IP68
- Режим роботи (в зануреному стані) – S1
- Режим роботи (в незануреному стані) – S3-20%
Кабель:
- Довжина під’єднувального кабелю L – 10 м
- Тип кабелю – H07RN-F
- Поперечний переріз кабелю – 3G1 мм²
- Штекер – CEE7/7 (захисний контакт)
- Тип під’єднувального кабелю – розбірний
Спорядження/функціонування:
- Поплавковий вимикач – так
- Клас вибухозахисту – немає
- Захист двигуна – біметалевий, внутрішній захист від перегрівання
Матеріали:
- Корпус насоса – PP-GF30
- Робоче колесо – PK-GF30
- Вал – нержавіюча сталь
- Матеріал ущільнення зі сторони насоса – BXPFF
- Матеріал ущільнення зі сторони двигуна – NBR
- Матеріал ущільнення – NBR
- Матеріал двигуна – нержавіюча сталь

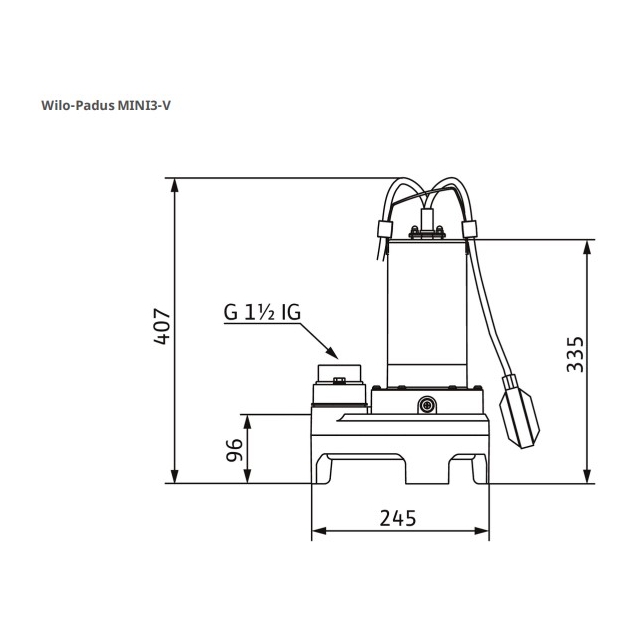

Монтажні розміри:
- Зі всмоктуючої сторони DNs: ---
- Під’єднання до трубопроводу з напірної сторони DNd: G 1½
