Wilo Padus MINI3-V04.10/M06-523/P-10M (3118629) – занурювальний насос для стаціонарної та пересувної зануреної установки, працює в періодичному режимі роботи.
Застосування.
Для перекачування в побутових приміщеннях таких рідин:
стічні води без фекалій;
брудної води (з невеликою кількістю піску та гравію):
Конструкція.
Насос для відведення брудної води з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під'єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).
Комплект постачання.
Насос
Зворотній клапан, змонтований
Шлангове з’єднання, у комплекті постачання
Інструкція з монтажу та експлуатації
Експлуатаційні дані.
Дані на продукцію.
Тип гідравліки – напіввідкрите багатоканальне робоче колесо
Вільний сферичний прохід гідравліки – 30 мм
Максимальний робочий тиск PN – 2 бара
Макс. глибина занурення – 7м
Температура середовища T – 3 °C
Максимальна температура середовища Tmax – 40 °C
Дані двигуна:
Під’єднання до мережі – 1~230 V, 50 Hz
Допуск напруги: ±10 %
Коефіцієнт потужності cos φ100 – 0,99
Номінальна потужність двигуна P2 – 0,6 кВт
Споживана потужність P1 max – 0,92 кВт
Номінальний струм IN – 4,1 А
Пусковий струм – 7,2 А
Тип увімкнення – безпосередній режим онлайн (DOL)
Номінальне число обертів n – 2900 1/min
Максимальна частота увімкнень t – 30 1/h
Клас ізоляції – F
Клас захисту – IP68
Режим роботи (в зануреному стані) – S1
Режим роботи (в незануреному стані) – S3-20%
Кабель:
Довжина під’єднувального кабелю L – 10 м
Тип кабелю – H07RN-F
Поперечний переріз кабелю – 3G1 мм²
Штекер – CEE7/7 (захисний контакт)
Тип під’єднувального кабелю – розбірний
Спорядження/функціонування:
Поплавковий вимикач – так
Клас вибухозахисту – немає
Захист двигуна – біметалевий, внутрішній захист від перегрівання
Матеріали:
Корпус насоса – PP-GF30
Робоче колесо – PK-GF30
Вал – нержавіюча сталь
Матеріал ущільнення зі сторони насоса – BXPFF
Матеріал ущільнення зі сторони двигуна – NBR
Матеріал ущільнення – NBR
Матеріал двигуна – нержавіюча сталь
Монтажні розміри:
Зі всмоктуючої сторони DNs: ---
Під’єднання до трубопроводу з напірної сторони DNd: G 1½
електродвигун в однофазному виконанні (1~) з поверхневим охолодженням, з вбудованим робочим конденсатором та автоматично вимикаючим датчиком контролю температури обмотки електродвигуна; корпус електродвигуна із нержавіючої сталі; підключення до мережі: 1~230 V, 50 Hz; номінальна потужність електродвигуна P2 – 0,6 кВт; споживана потужність P1 max – 0,92 кВт; номінальний струм IN – 4,1 А; номінальна частота обертання n – 2900 1/min
Тип насосу
занурювальний насос для стаціонарної та мобільної установки
Ступінь захисту
поплавковий вимикач; захист електродвигуна - біметал внутрішній захист від перегріву; зворотний клапан, попередньо змонтований; клас нагрівальностійкості ізоляції - F; клас захисту - IP68
Додаткова інформація
максимальний робочий тиск PN – 2 бари; макс. глибина занурення – 7 м; мін.T рідини, що перекачується - 3 °C; макс. T рідини, що перекачується Tmax - 40 °C; довжина кабелю електроживлення L – 10 м; тип кабелю електроживлення - від'єднується
Гарантія
12 місяців офіційної гарантії від виробника

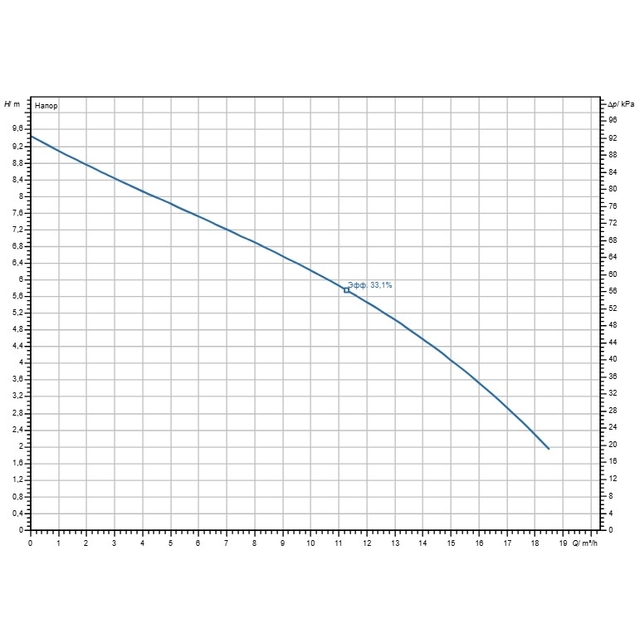

Напір
9,4 м
Тип рідини
стічні води без вмісту фекалій; забруднена вода (з невеликою кількістю піску та гравію)
Розмір
245 x 245 x 407 мм
Вага:
9.00 кг
Характеристики та комплектація товару можуть змінюватись виробником без попередження. Магазин не несе відповідальності за зміни, внесені виробником. Уточнюйте, будь ласка, важливі для Вас характеристики товару у наших менеджерів.
Файли для скачування2
1
Інструкція з монтажу та експлуатації Wilo Padus MINI3
