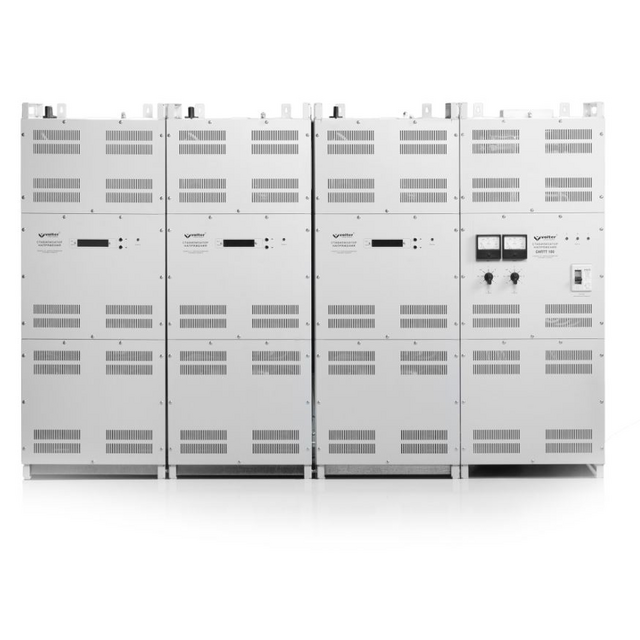

Трифазний стабілізатор напруги Volter СНПТТ-200пт (210 кВт 3 фази) призначений для стабілізації напруги в трифазних електричних мережах та складається з чотирьох окремих блоків:
-
трьох блоків фазної стабілізації;
-
одного блоку комутації.
Підключення стабілізатора до трифазної мережі здійснюється через блок комутації за схемою «зірка» з обов’язковим підключенням нульового проводу.
Оснащення блоку комутації

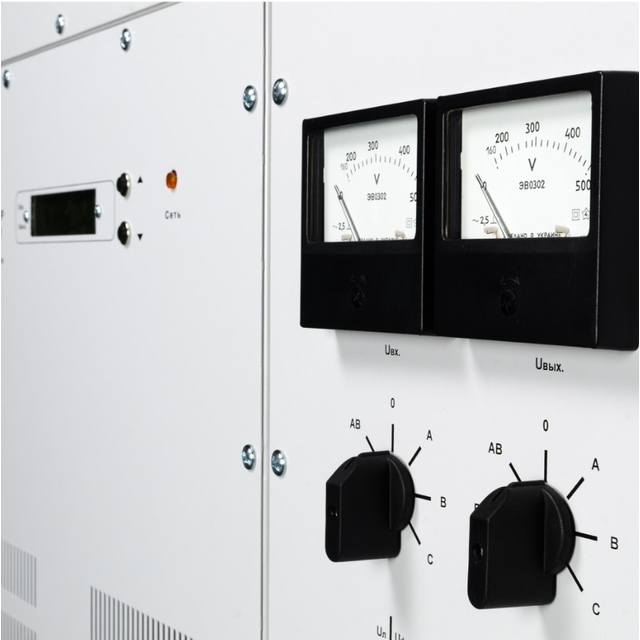

На лицьовій панелі блоку комутації розміщені:
- автоматичний вимикач;
- світлодіодні індикатори наявності вхідної та вихідної напруги;
- вольтметри вхідної та вихідної напруги;
- два перемикачі вольтметрів для почергового вимірювання фазної та лінійної напруги на вході та виході стабілізатора;
- амперметр вхідного струму;
- перемикач амперметра по фазах.
Конструкція та принцип роботи
На верхній панелі кожного фазного блоку розташований перемикач режимів роботи, а на лицьовій панелі — рідкокристалічний дисплей та кнопки керування.

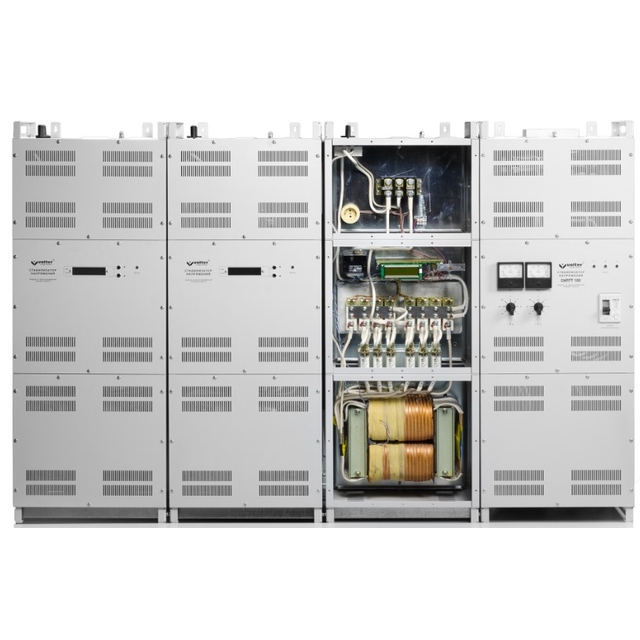

Кожен блок стабілізації фазної напруги є вольтодобавочного типу та складається з:
-
автотрансформатора з відводами;
-
силових ключів;
-
контролера напруги.
У процесі роботи контролер безперервно відстежує зміни вхідної фазної напруги та, відповідно до результатів вимірювання, керує силовими ключами. Це забезпечує стабільний магнітний потік автотрансформатора та точну стабілізацію вихідної напруги.
Переваги стабілізаторів Volter
- повністю безшумна робота;
- ефективне тепловідведення без використання вентиляторів;
- висока завадостійкість;
- швидка реакція на зміну напруги;
- можливість експлуатації при негативних температурах та підвищеній вологості;
- підвищена пожежна безпека;
- не потребують сервісного обслуговування;
- максимальний набір захистів;
- зручне підключення;
- не спотворюють форму синусоїди;
- стійкість до механічних впливів;
- велика перевантажувальна здатність;
- підвищена надійність;
- оптимальне співвідношення ціна / надійність.
Характеристика:
Тип - електронний тиристорний
Фазність – три фази
ККД, % - 98
Вхідний діапазон - 165-235 В (на фазу)
Швидкодія, мс - 20
Рівень шуму, дБ – 34-40, залежно від навантаження
Вхідна напруга - 165-235 В (на фазу)
Максимальний струм, А – 320
Максимальна потужність, кВт – 210
Спосіб монтажу - підлоговий
Охолодження – природне
Вихідна напруга – 220 В (на фазу)
Точність стабілізації – +1,5 –2,5%
Макс. потужність при Umin, кВт – 158,4
Крок стабілізації - 4 В
Кількість ступенів – 16
Відключення при Umin – 155 В (на фазу)
Відключення при Umax – 245 В (на фазу)
Затримка включення – 4,5-7,5 с
Відключення у транзиті - 260±5 В

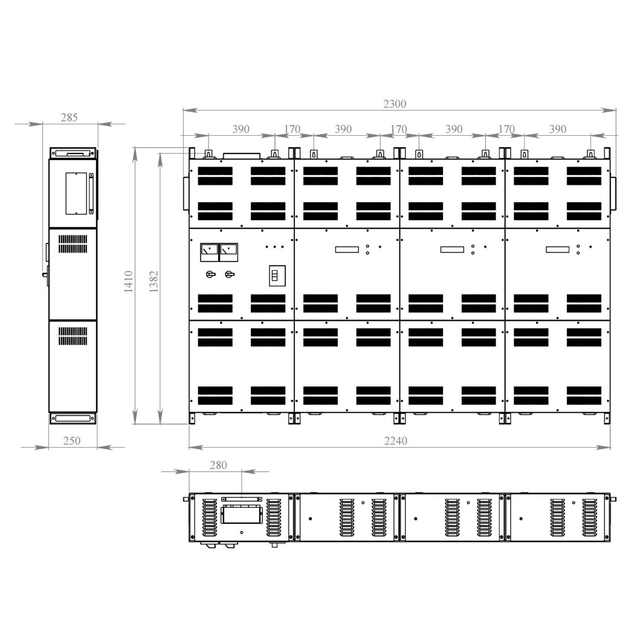

Габарити (ВхШхГ), мм - 1610 х 2300 х 285
Маса, кг – 650
Клас захисту - IP20
Вологість, трохи більше - 40…80%
Колір - світло-сірий
Температурний діапазон - Робочий діапазон від плюс 1°С до 40°С у закритому приміщенні
