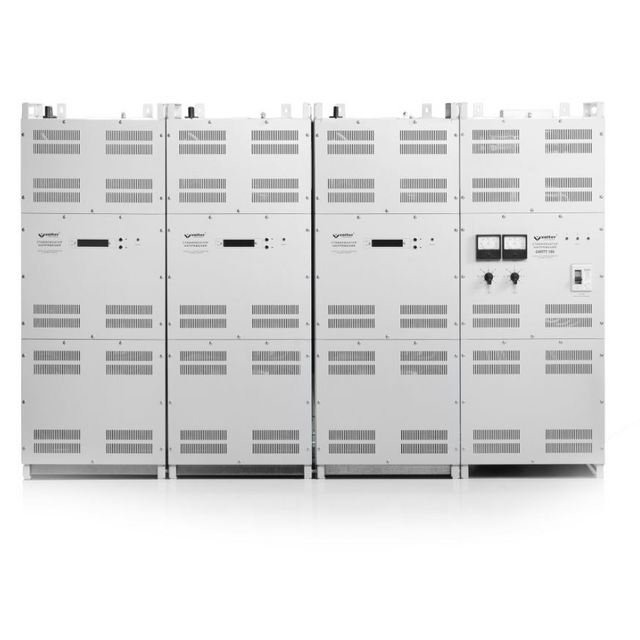

Трифазний стабілізатор напруги Volter СНПТТ-100пт (105 кВт 3 фази) призначений для стабілізації напруги в трифазних електричних мережах та складається з чотирьох окремих блоків:
-
трьох блоків фазної стабілізації;
-
одного блоку комутації.
Підключення стабілізатора до трифазної мережі здійснюється через блок комутації за схемою «зірка» з обов’язковим підключенням нульового проводу.
Оснащення блоку комутації
На лицьовій панелі блоку комутації розміщені:
- автоматичний вимикач;
- світлодіодні індикатори наявності вхідної та вихідної напруги;
- вольтметри вхідної та вихідної напруги;
- два перемикачі вольтметрів для почергового вимірювання фазної та лінійної напруги на вході та виході стабілізатора;
- амперметр вхідного струму;
- перемикач амперметра по фазах.
Конструкція та принцип роботи
На верхній панелі кожного фазного блоку розташований перемикач режимів роботи, а на лицьовій панелі — рідкокристалічний дисплей та кнопки керування.
Кожен блок стабілізації фазної напруги є вольтодобавочного типу та складається з:
-
автотрансформатора з відводами;
-
силових ключів;
-
контролера напруги.
У процесі роботи контролер безперервно відстежує зміни вхідної фазної напруги та, відповідно до результатів вимірювання, керує силовими ключами. Це забезпечує стабільний магнітний потік автотрансформатора та точну стабілізацію вихідної напруги.
Переваги стабілізаторів Volter
- повністю безшумна робота;
- ефективне тепловідведення без використання вентиляторів;
- висока завадостійкість;
- швидка реакція на зміну напруги;
- можливість експлуатації при негативних температурах та підвищеній вологості;
- підвищена пожежна безпека;
- не потребують сервісного обслуговування;
- максимальний набір захистів;
- зручне підключення;
- не спотворюють форму синусоїди;
- стійкість до механічних впливів;
- велика перевантажувальна здатність;
- підвищена надійність;
- оптимальне співвідношення ціна / надійність.
Характеристика:
Тип - електронний тиристорний
Фазність – три фази
ККД, % - 98
Вхідний діапазон – 140-250 В (на фазу)
Швидкодія, мс - 20
Рівень шуму, дБ – 34-40, залежно від навантаження
Максимальний струм, А – 160
Максимальна потужність, кВт – 105
Спосіб монтажу - підлоговий
Охолодження – природне
Макс. потужність при Umin, кВт – 67,2
Вихідна напруга – 220 В (на фазу)
Точність стабілізації – +2,5 –3,5%
Кількість ступенів – 16
Крок стабілізації - 7 В
Відключення при Umin – 130 В (на фазу)
Відключення при Umax – 260 В (на фазу)
Відключення у транзиті - 260±5 В
Затримка включення – 4,5-7,5 с
Габарити (ВхШхГ), мм – 1300 х 515 х 315
Маса, кг – 350
Клас захисту - IP20
Вологість, трохи більше - 40…80%
Колір - світло-сірий
Температурний діапазон - Робочий діапазон від плюс 1°С до 40°С у закритому приміщенні
