Стабілізатор напруги Quant-54 (3х18), LCD, 90-350V, 54000W

Quant-54 (3х18), LCD, 90-350V, 54000W - трифазний стабілізатор з опцією однофазної роботи з блоком контролю фаз.

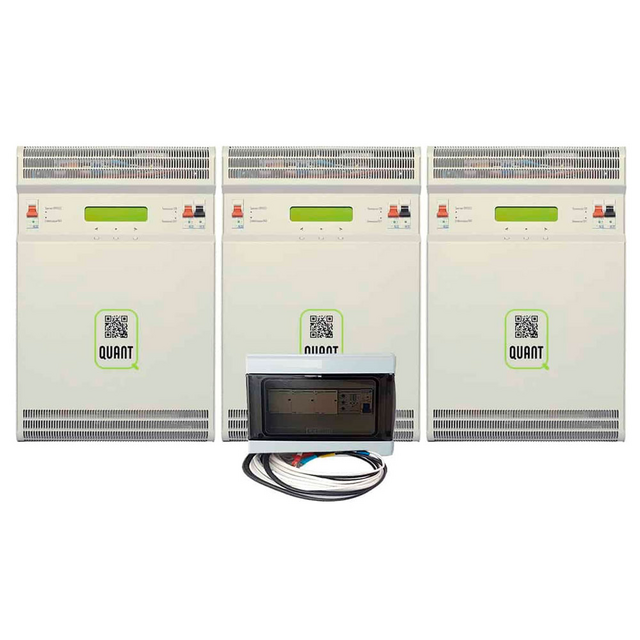

Quant-54 - це три однофазні інверторні стабілізатори мережної напруги Quant-18 які працюють у парі з блоком контролю фаз. Головна відмінність Quant-54 від звичайного трифазного стабілізатора без синхронізатора фаз у тому, що він захищає трифазне обладнання при несправній трифазній мережі.

Quant-54 — це стабілізатор напруги із захистом на випередження без накопичення енергії. Стабілізатор вловлює всі стрибки та викиди напруги. Все, що відбувається на вході, жодним чином не впливає на вихід. На виході завжди буде номінальне значення напруги — 220 В або 230 В на вибір. Під час процесу подвійного перетворення знищуються всі шкідливі імпульси та стрибки напруги. Навантаження знаходиться під чутливим захистом стабілізатора.

Деякі види трифазних навантажень вимагають, щоб усі три фази: — були одночасно (якщо пропаде хоч одна фаза — аварія); - Не мали великого перекосу фаз за величиною (напруги з допустимим розкидом); - мали правильне чергування фаз. При підключенні завжди можна поміняти місцями дві фази, щоб чергування було правильним і мотори оберталися в потрібному напрямку. Але буває так, що при ремонті за межами підключеного споживача після аварії електрики можуть поміняти місцями фази так, що користувач про це не знає, і це призведе до аварії; - були зрушені на правильний кут 120 ° (невірне може вийти, наприклад, якщо на введення сусідніх фаз випадково підключили ту саму).

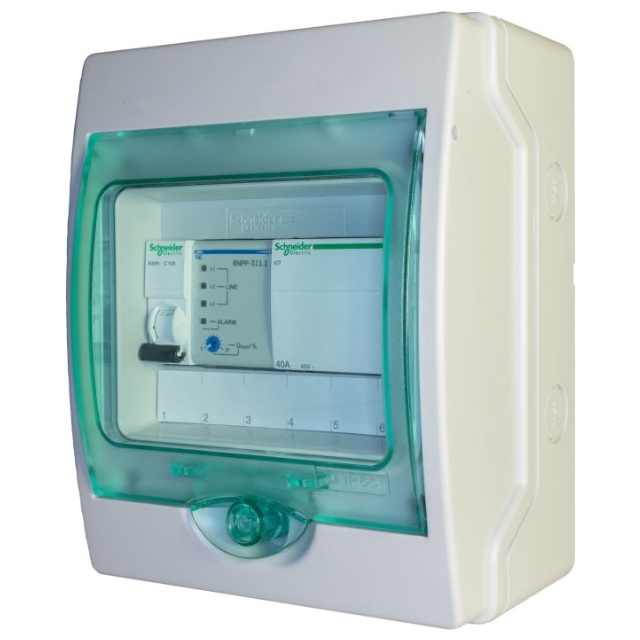

Наш блок контролю фаз побудований на базі багатофункціонального пристрою захисту реле контролю фаз від «Новатек-Електро» - РНВП 311м та магнітних пускачів Schneider Electric.

При аварії саме за трифазним харчуванням, наприклад: зникла одна фаза, або один стабілізатор був перевантажений і відключився, теж пропаде фаза, але на виході, або електрики переплутали черговість фаз (поміняли) — спрацює лише реле контролю фаз, і відключаться лише трифазні навантаження. А однофазні навантаження не повинні проходити через магнітний пускач, яким керує реле контролю фаз - вони розлучаються трьома лініями, прямо з виходів стабілізаторів, як завжди. Додатково варто автомат для відключення пускачів вручну.

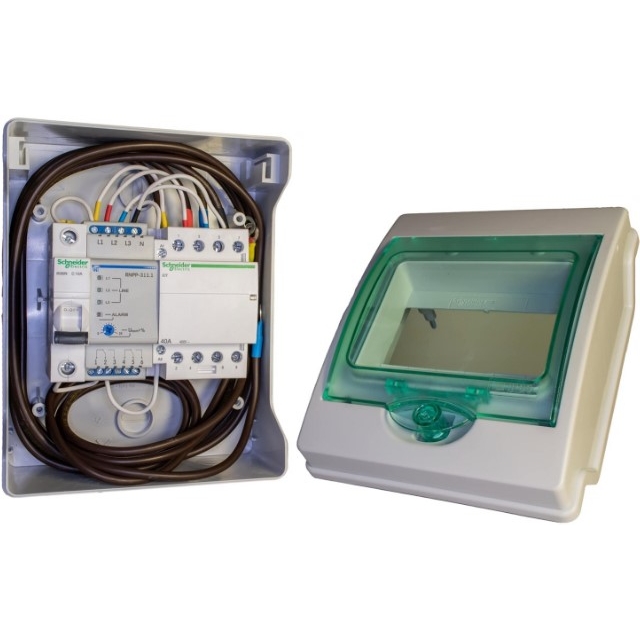

Можна придбати всі складові самостійно і змонтувати все самому прямо в загальному електрощиті на об'єкті а можна придбати у нас готовий, зібраний міні-електрошафка, в якому все вже зібрано, і виведені дроти для підключення на виходи стабілізаторів (і на їх нульові клеми теж, на усі три). А також, за бажанням замовника та на його особистий розсуд, можна здешевити блок контролю фаз, орієнтовно до 30%, замінивши автоматику Schneider Electric на автоматику E.Next.

При застосуванні нашого блоку контролю фаз в окремому корпусі Ви отримуєте багато переваг перед так званим трифазним стабілізатором в одному корпусі з вбудованим реле контролю фаз. Підвищується надійність забезпечення правильним трифазним харчуванням – відповідних трифазних навантажень. Справа тут у тому, що, наприклад, пропадання або зміна чергування фаз можуть вийти через пошкодження (і/або наступного ремонту) кабелю, що підводить, вже після стабілізаторів. Якщо це був так званий "трифазний" стабілізатор в одному корпусі - то для підвищення безпеки потрібно прямо біля трифазних навантажень ставити реле контролю фаз з пускачем, для додаткового захисту від пропадання (перебитий кабель) або зміни напрямку обертання мотора (чинили перебитий кабель і зростили не у тому порядку). Але якщо ви вже поставили наш блок біля навантаження - то більше нічого Вам і не потрібно для нормальної роботи трифазних навантажень, вони вже захищені, і стабілізатори позбавлять перекосу фаз за напругою, а розташування синхронізації, контролю за фазами буде оптимально безпечним.

Будь-яка логістика (сервіс, установка, доставка) спрощується малою вагою однофазного стабілізатора. QUANT взагалі приділяє велику увагу зручній логістиці, оскільки здоровий хребет людини важливіший за будь-яку техніку. Поки що будь-який виріб QUANT за вагою не перевищує 16 кг, включаючи, наприклад, 3*16 кг при встановленні на три фази стабілізатора 3*18 кВт. 16 кг легко переносить одна людина, 48 кг - вже серйозний вантаж.

Модель: Quant-54
Тип стабілізації: інверторний з випереджальним захистом
Кількість сходів: сходів немає, гладке регулювання
Вихідна потужність на фазу при 220В, кВт: 17,6
Вихідна потужність на фазу при 110В, кВт: 8,8
Вихідна напруга, В: 220 або 230
Номінальний вхідний струм на фазу, А: 80
Струм перевантаження та КЗ на фазу, А: 140
Час вимкн. з нагр. >125%. сек. : 10
Час вимкн. з нагр. > 150%-КЗ. сек.: 1
Точність стабілізації, %0,5
Діапазон вхідної напруги, В: 90-350
Діапазон стабілізації, В: 90-350
Діапазон робочих частот, Гц: 45-50
Діапазон робочих температур, °C: +5...+40
Затримка перед включенням, сек: 6
Клас захисту IP20
Кількість фаз: 3
Сумісність із генератором: Ні
Наявність реле контролю фаз:
Функція компенсатора реактивного струму навантаження:
Функція обмеження струму:
Механічний Байпас: Є
Функція плавного пуску:
Дисплей: Є
Потужність на фазу, Вт: 25
Габарити одного модуля, см (ВхШхГ): 480x350x125
Вага одного модуля, кг: 15
Гарантія, міс.: 60
