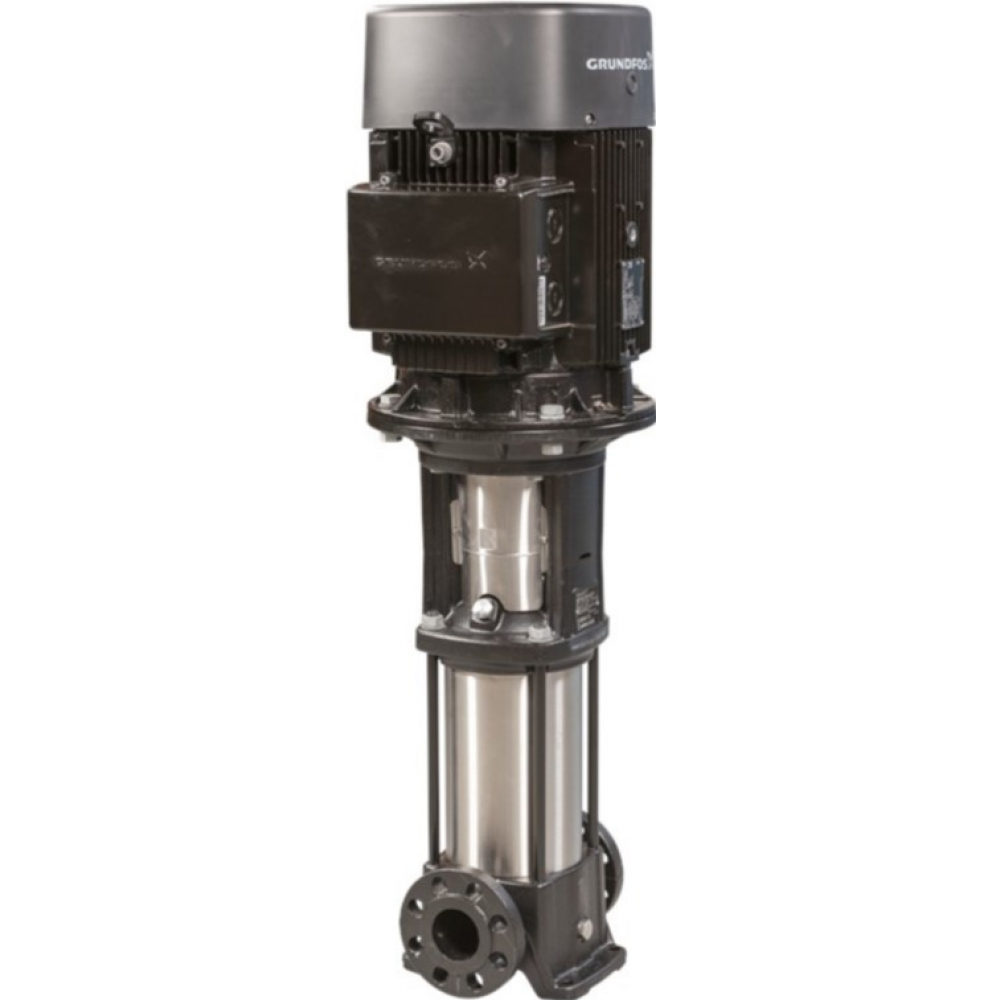

Grundfos CR10-14 A-FJ-A-E-HQQE 3 (96501221) – вертикальний, багатоступінчатий відцентровий насос з всмоктувальним та напірним патрубками на одному рівні ("in-line"). Головка і основа насоса виконані з чавуну, усі інші деталі, які змочуються, виконані з нержавіючої сталі. Картриджеве ущільнення валу забезпечує високу надійність, безпеку в роботі, а також легкий доступ та обслуговування. Передача електроенергії здійснюється за допомогою жорсткої роз'єднаної муфти. З'єднання труб здійснюється за допомогою комбінованих фланців DIN-JIS. Насос оснащений 3-фазним асинхронним двигуном з вентиляторним охолодженням.
Рідина:
- Робоча рідина – вода.
- Діапазон температури рідини: -20…120 °C.
- Температура рідини, що перекачується: 20 °C
- Щільність: 998.2 кг/м³.

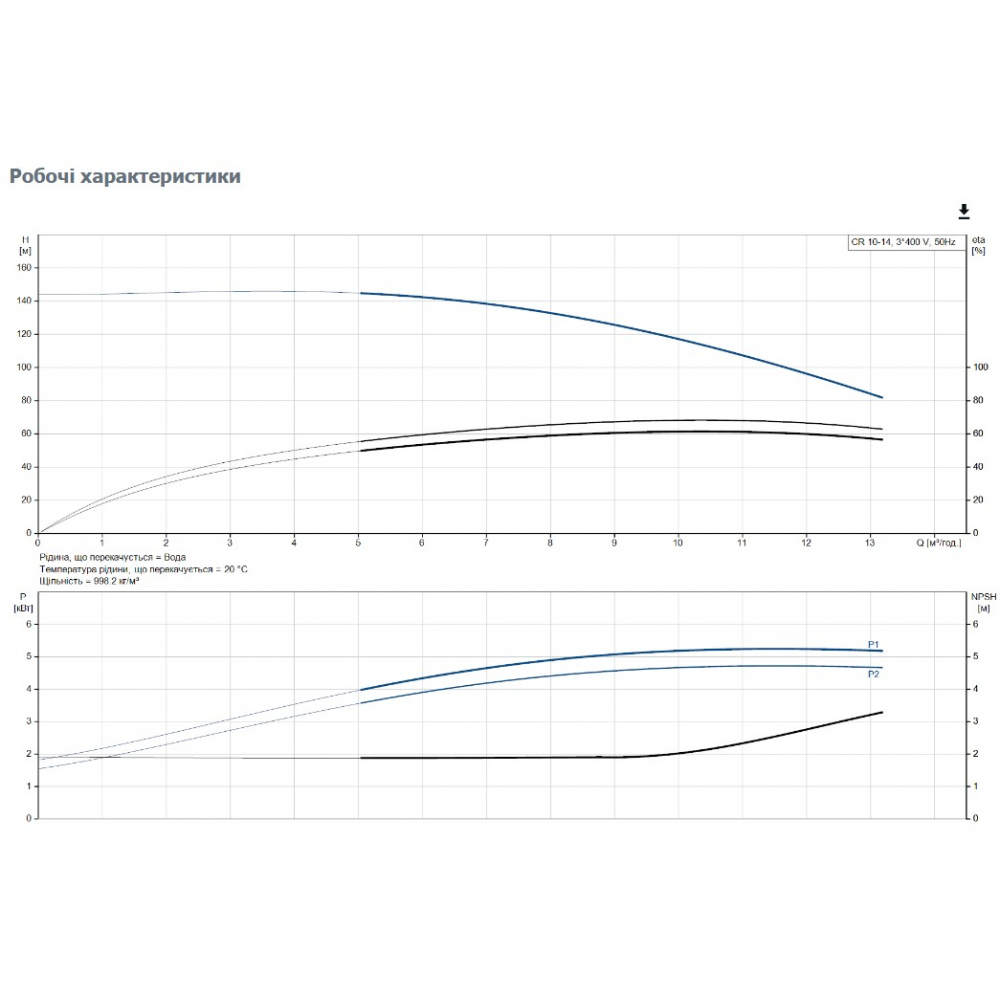

Технічні дані:
- Швидкість насоса, за якої розраховані його характеристики – 2919 об/хв.
- Номінальна витрата – 10 м³/год.
- Номінальний тиск – 114,4 м
- Максимальний натиск – 143 м
- Робочі камери – 14
- Робочі колеса – 14
- Кількість робочих коліс із зменшеним діаметром – 0
- Низький NPSH – НІ
- Розташування насоса – вертикальне
- Тип ущільнення валу – одинарне
- Первинне ущільнення валу – HQQE
- Маркування ущільнення валу – HQQE
- Сертифікати – CE, EAC, UKCA, SEPRO
- Сертифікати для питної води – WRAS, ACS
- Допуски на робочі характеристики ISO9906:2012 3B
- Виконання насоса – A
- Модель – А
Матеріали:
- Основа – чавун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Робоче колесо – нержавіюча сталь EN 1.4301, AISI 304
- Код матеріалу – A
- Код гуми – E
- Внутрішні підшипники – SIC

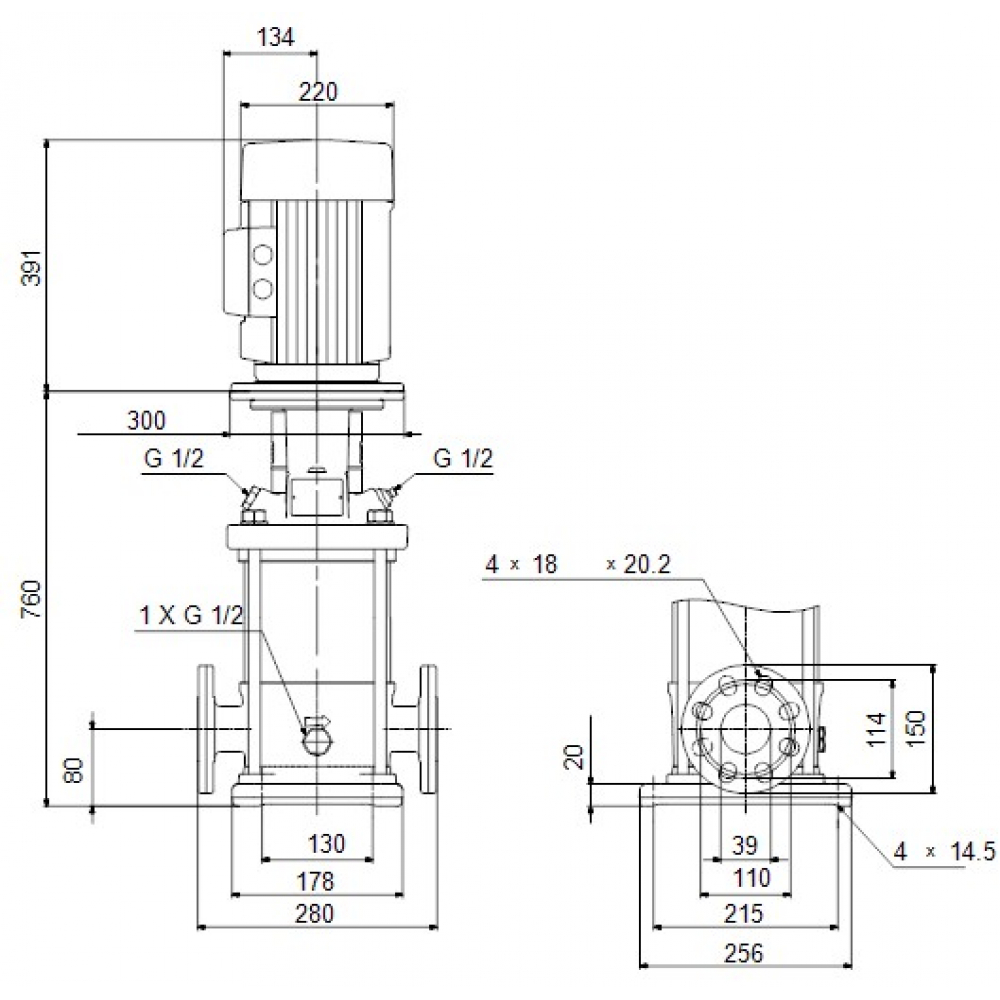

Монтаж:
- Максимальна температура навколишнього середовища – 60 °C
- Максимальний робочий тиск – 16 бар
- Максимальний тиск при заданій температурі – 16 бар/120 °C
- Тип з'єднання – DIN / JIS
- Розмір всмоктувального патрубка - DN 40., 1 1/2”
- Розмір напірного патрубка – DN 40
- Номінальний тиск підключення – PN 25
- Розмір фланця електродвигуна – FT265
- Код приєднання – FJ

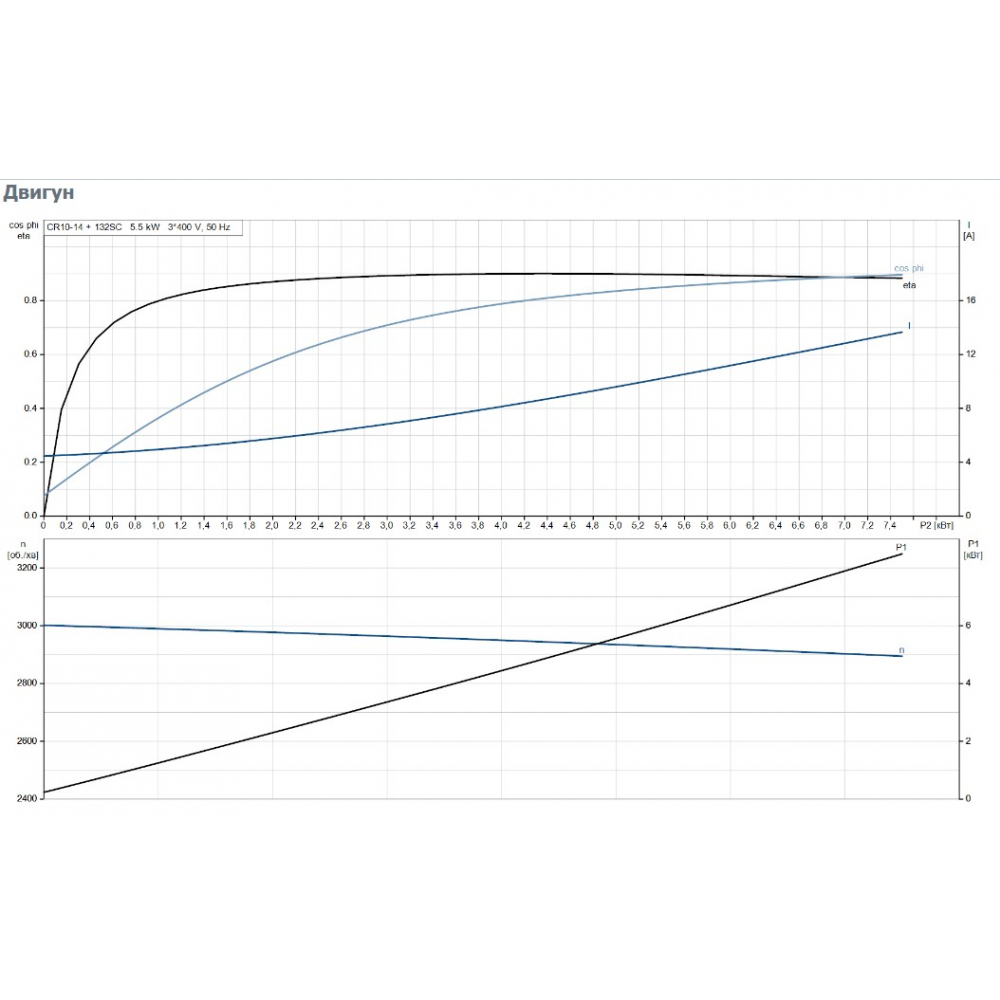

Дані електроустаткування:
- Стандарт електродвигуна – IEC
- Тип електродвигуна - 132MC
- Номінальна потужність – P2 – 5,5 кВт
- Енергія (Р2), необхідна для насосу – 5,5 кВт
- Частота мережі живлення – 50 Гц
- Номінальна напруга – 3 x 380-415D В
- Номінальний струм - 11 A
- Пусковий струм - 1080-1180%
- Cos фі – характеристика потужності: 0,87-0,82
- Номінальна швидкість – 2920-2940 об/хв
- Клас енергоефективності – IE3
- Ефективність електродвигуна при повному навантаженні – 89,2 %
- Ефективність двигуна за 3/4 навантаження – 90,0-89,8 %
- Ефективність електродвигуна за 1/2 навантаження – 89,6-88,4 %
- Кількість полюсів – 2
- Клас захисту (IEC 34-5) – 55 Dust/Jetting
- Клас ізоляції (IEC 85) – F
- Вбудований захист електродвигуна – PTC.
- Номер електродвигуна – 85U17417
