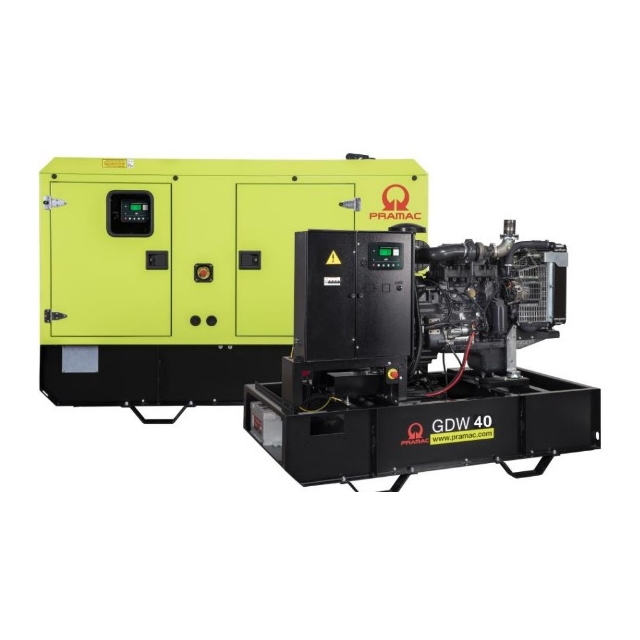

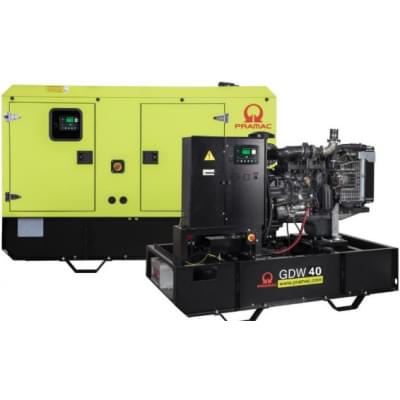

Pramac GDW40Y/FS3A (26,9 кВт) — дизельний генератор високої потужності, призначений для резервного та автономного живлення об'єктів різного масштабу. Це надійне джерело електроенергії з запасом міцності та сучасними системами управління. Зручний дизайн забезпечує швидку установку та легке обслуговування в різних умовах, від приватних будинків до комерційних об'єктів.
Основні характеристики.
- Резервна потужність ESP –37.3 кВА
- Резервна потужність ESP – 29.8 кВт
- Потужність PRP – 33.6 кВА
- Потужність PRP – 26.9 кВт
- Напруга: 400/230 В
- Частота – 50 Гц
- Коефіцієнт потужності cos φ 0.8
- Кількість фаз – 3

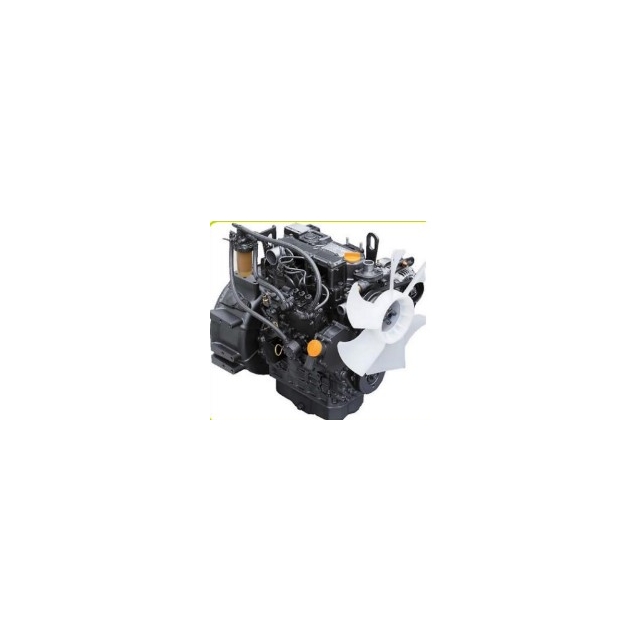

Характеристики двигуна:
- Виробник двигуна – YANMAR
- Модель: 4TNV98-IGPGE
- Система охолодження – водяна
- Кількість циліндрів: 4 в ряд
- Об'єм двигуна: 3319 куб.см
- Подача повітря: тип – атмосферний
- Регулятор швидкості – механічний
- Повна потужнсть: 34.6 кВт
- Потік повітря через радіатор: 62 м.куб/хв.
- Ємнсть олї: 10.5 л
- Об'єм охолоджуючої рідини: 4.2 л
- Тип палива – дизельне
- Витрата при 75% навантаженні – 231 г/кВт.г
- Система запуску – електричний
- Напруга системи – 12 В

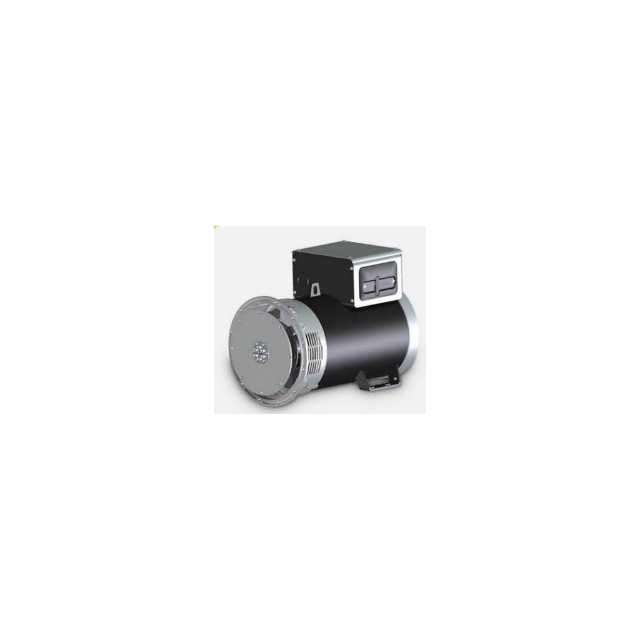

Опис альтернатора:
- Модель: ECP32 1S4 C
- Напруга: 400 В/50 Гц
- Коефіцієнт потужності – 0.8 ϕ
- Максимальна потужність при 27°C: 41 кВА
- Номінальна потужність при 40°C: 37.5 кВА
- Коефіцієнт корисної дії при 75% навантаженні – 87.6%
- Безщітковий
- Кількість полюсів – 4
- Клас ізоляціі – Н
- Захист – IP23
Установча інформація:
- Загальний потік повітря: 80 куб.м/хв
- Витрата палива при 75% PRP – 6.39 л/год
- Витрата палива при 100% PRP – 8.58 л/год
Паливні баки доступні опціонально.
- Замовляється разом із генератором
Автономія.
- 8PFT Час роботи при 75% PRP ч 12.52
- MFT-ХS Час роботи при 75% PRP ч 10.17
- MFT-S Час роботи при 75% PRP ч 18.78
- MFT-M Час роботи при 75% PRP ч 38.34
- MFT-L Час роботи при 75% PRP ч 78.25
PFT Пластиковий паливний бак Тип 8
8PFT Ємність л 80
8PFT Розташування Внутрішнє
.
MFT-ХS Металевий паливний бак Тип ХS
MFT-S Ємність л 65
MFT-S Розташування Внутрішнє
.
MFT-S Металевий паливний бак Тип S
MFT-M Ємність л 120
MFT-M Розташування На доп. рамі
MFT-М Металевий паливний бак Тип М
MFT-M Ємність л 245
MFT-M Розташування На доп. рамі
MFT-L Металевий паливний бак Тип L
MFT-M Ємність л 500
MFT-M Розташування На доп. рамі
Електричні дані:
- Напруга акумулятора – 12 В
- Напруга – 400/230 В
- Частота – 50 Гц
- Кількість фаз: 3
- Коефіцієнт потужності cos φ 0.8
- Максимальний струм – 54 А
- Номінальний струм – 49 А
- Розмір автоматичного вимикача – 50 А
Наявність панелі керування:
- Ручна панель керування MRS
- Автоматична панель керування ACP
- Панель паралельної роботи МРР
MRS - ручна панель керування.
- Контролер для ручного та віддаленого запуску
- Функція автоматичного запуску в разі зникнення основної мережі
- Вимірювання параметрів за трьома фазами
- Захистгенератора за трифазними вимірами
- Кількість мотогодин
- Журнал історії на 50 подій із часовими позначками
Підключення безпосередньо до автомата захисту або терміналу шинопроводів.
ACP - автоматична панель керування.
- Функція автоматичного введення резерву (AMF)
- Контролер для роботи в основному та резервному режимах
- Повний моніторинг і захист
- Докладний журнал подій із часовими позначками
- Широкий спектр комунікаційних модулів, доступний як опція
- Широкий спектр модулів розширення, доступний як опція
Підключення безпосередньо до автомата захисту або терміналу шинопроводів.
MPP- панель паралельноі роботи.
- Панель MPP дає змогу кільком генераторним установкам працювати паралельно (до 32 генераторних установок).
- Просте перемикання між паралельним підключенням до мережі або кількома генераторними установками.
- Повний моніторинг і захист генераторної установки
- Докладний журнал подій і продуктивності з часом і датою
- Доступний широкий спектрможливостей зв'язку та підключення
Живлення від клемної загальної шини.
Відкрите виконання:
- Рама зі сталевих профілів зварених між собою
- Віброопори для кріплення двигуна й альтернатора
- Знімні підтримувальні опори
- Такелажні вушка
- Захист рухомих і обертових частин
- Усі металеві елементи заземлені, точка для підключення контуру заземлення на зовнішній поверхні
У кожусі:
- Всепогодний кожух з оцинкованого металу забезпечує захист від впливів навколишнього середовища, не схильний до корозії
- Елементи шумозахисту з високоякісних звукоізоляційнихматеріалів і низькошумний глушник значно знижують рівень шуму генератора
- Великі бічні двері забезпечують зручний доступ для обслуговування
- Двері оснащені замками з ключем
- Рама зі сталевих профілів зварених між собою, Знімні підтримувальні опори
- Віброопори для кріплення двигуна й альтернатора
- Такелажні вушка
- Захист рухомих і обертових частин
- Усі металеві елементи заземлені, точка для підключення контуру заземлення на зовнішній поверхні
Габарити і розміри:
- (ДхШхВ) – 1875х1000х1191 мм
- Вага: 603 кг
Рівень шуму:
- Гарантований рівень шуму (LWA) – 92 дБ(А)
- Звукового тиску на відстані 7 м – 63 дБ(А)
Переваги моделі
- Висока надійність та тривалий ресурс завдяки використанню якісних матеріалів і продуманим рішенням виробника.
- Економічна витрата палива в поєднанні з ефективною системою регулювання — знижує експлуатаційні витрати.
- Зручність експлуатації: інтуїтивне керування FS3A, швидкий доступ до сервісних вузлів та простота обслуговування.
- Гнучкість підключення: можливість паралельної роботи з іншими генераторами для збільшення сумарної потужності.
- Компактний та міцний корпус, зручні дверцята для доступу до фільтрів та масел, що спрощує сервіс.
Сфера застосування
- Резервне та автономне живлення приватних будинків, офісів, торгово-розважальних центрів та невеликих виробничих об'єктів.
- Забезпечення електроживлення будівельних майданчиків, складів та невеликих виробничих ліній.
- Об'єкти з помірними вимогами до безперебійної подачі електроенергії та потребою швидкої інтеграції в існуючі системи.
Особливості монтажу та експлуатації
- Установка на рівній поверхні з урахуванням вентиляції та відведення тепла; розташування подалі від джерел відкритого полум'я та житлових приміщень.
- Підключення через панель FS3A або автоматичний вимикач ATS; монтаж згідно з місцевими нормами та регламентами.
- Регламентне обслуговування: заміна масел, фільтрів, перевірка систем охолодження й паливної системи.
- Безпека: дотримання вимог щодо палива, вентиляції та ізоляції; правильне розташування та використання відповідного електрообладнання під час експлуатації.
Додаткові функції
- Автоматичний запуск та зупинка за сигналами ATS або панелі FS3A; інтеграція в системи управління об'єктом.
- Індикатори рівня пального та масла, температура двигуна та напруги — забезпечують простий моніторинг стану генератора.
- Захист від перевантаження, перегріву та відхилення напруги; захист підключеного обладнання.
- Зручний доступ до вузлів обслуговування завдяки розбірному корпусу та продуманим дверцята для швидкої заміни фільтрів та масел.
Pramac GDW40Y/FS3A — це потужне та надійне джерело енергії, яке забезпечує стабільне живлення для приватних об'єктів, офісів або невеликих виробничих зон під час відключень електрики. Завдяки продуманому управлінню FS3A, зручному сервісному доступу та можливості паралельної роботи з іншими генераторами, цей пристрій швидко окуповує себе мінімальними простоями та тривалим ресурсом. Якщо потрібна надійна резервна електрика з збалансованою продуктивністю та зручністю використання — GDW40Y/FS3A стане раціональним вибором для вашого бізнесу або приватного об'єкта.
