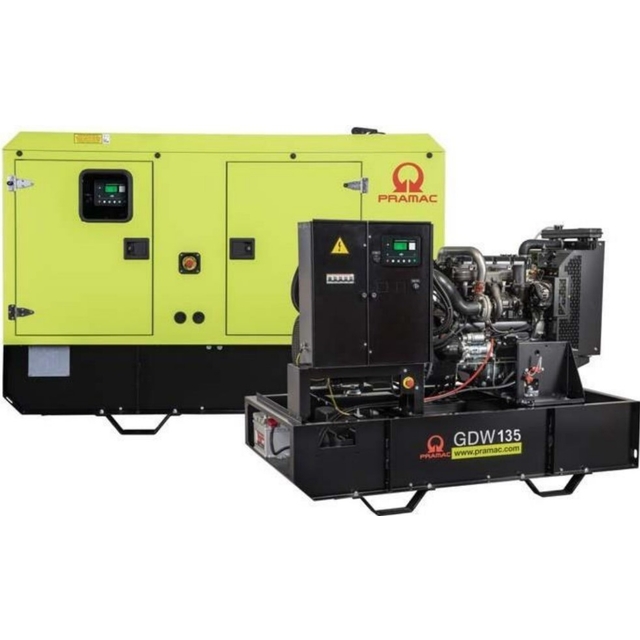

Pramac GDW135I/FNE (108,9 кВт) — промисловий дизельний генератор великої потужності, створений для надійного резервного та автономного живлення. Він призначений для відповідальних об'єктів, де відсутність електрики означає зупинку виробництва або порушення безпеки. Виробник подбав про довготривалу працездатність: міцна рама, інтегровані системи захисту та простий доступ для сервісного обслуговування забезпечують мінімальний простій та довгу службу.
Основні характеристики
- Резервна потужність ESP – 136.1 кВА
- Резервна потужність ESP – 108.9 кВт
- Потужність PRP – 123.5 кВА
- Потужність PRP – 98.8 кВт
- Напруга: 400/230 В
- Частота – 50 Гц
- Коефіцієнт потужності cos φ 0.8
- Кількість фаз – 3

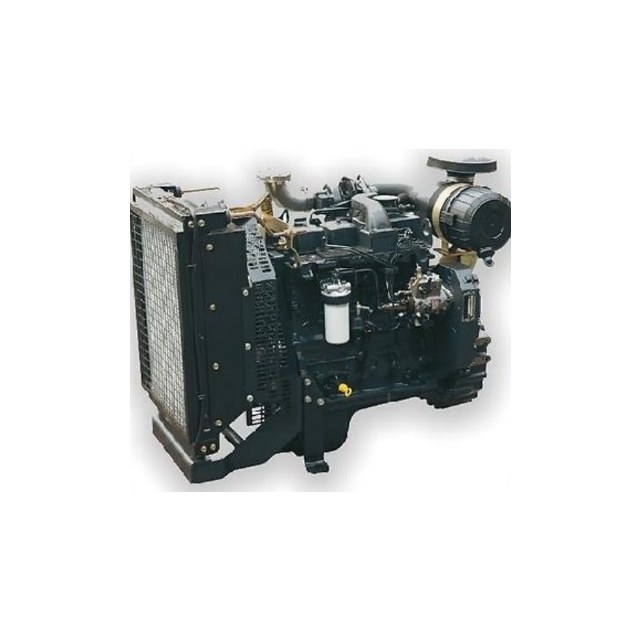

Характеристики двигуна:
- Виробник двигуна – FPT
- Модель: NEF45TM3
- Система охолодження – водяна
- Кількість циліндрів: 4 в ряд
- Об'єм двигуна: 4500 куб.см
- Подача повітря: турбований з інтеркулером
- Регулятор швидкості – механічний
- Повна потужнсть: 109 кВт
- Потік повітря через радіатор: 132 м.куб/хв.
- Ємнсть олї: 12,8 л
- Об'єм охолоджуючої рідини: 18,5 л
- Тип палива – дизельне
- Витрата при 75% навантаженні – 206 г/кВт.г
- Система запуску – електричний
- Напруга системи – 12 В

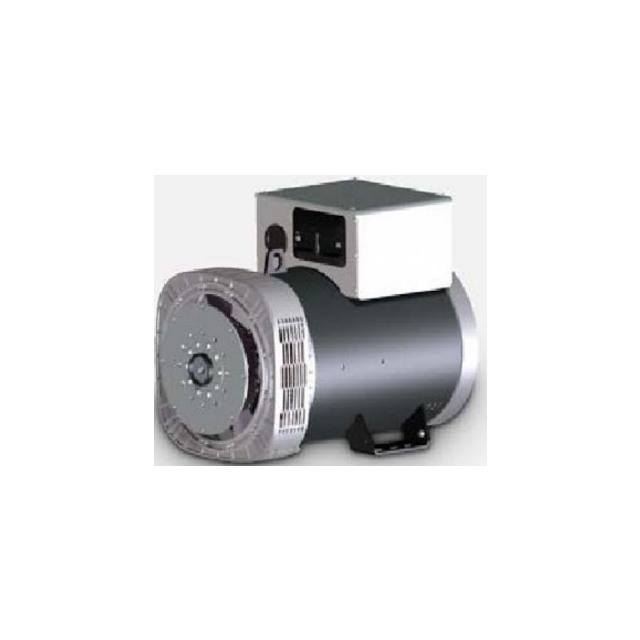

Опис альтернатора:
- Модель: ECP34-1M 4C
- Напруга: 400 В/50 Гц
- Коефіцієнт потужності – 0.8 ϕ
- Максимальна потужність при 27°C: 137 кВА
- Номінальна потужність при 40°C: 125 кВА
- Коефіцієнт корисної дії при 75% навантаженні – 92,3%
- Безщітковий
- Кількість полюсів – 4
- Клас ізоляціі – Н
- Захист – IP23
Установча інформація:
- Загальний потік повітря:169 куб.м/хв
- Витрата палива при 75% PRP – 20,01 л/год
- Витрата палива при 100% PRP – 27,39 л/год
Паливні баки доступні опціонально.
- Замовляється разом із генератором
Автономія.
- 8PFT Час роботи при 75% PRP ч 17.49
- MFT-S Час роботи при 75% PRP ч 17.49
- MFT-M Час роботи при 75% PRP ч 24.99
- MFT-L Час роботи при 75% PRP ч 49.98
PFT Пластиковий паливний бак Тип 8
8PFT Ємність л 350
8PFT Розташування Внутрішнє
.
MFT Металевий паливний бак Тип S
MFT-S Ємність л 350
MFT-S Розташування Внутрішнє
.
MFT Металевий паливний бак Тип M
MFT-M Ємність л 500
MFT-M Розташування На доп. рамі
Електричні дані:
- Напруга акумулятора – 12 В
- Ємність батареї – 100 Ah
- Напруга – 400/230 В
- Частота – 50 Гц
- Кількість фаз: 3
- Коефіцієнт потужності cos φ 0.8
- Максимальний струм – 196 А
- Номінальний струм – 178 А
- Розмір автоматичного вимикача – 250 А

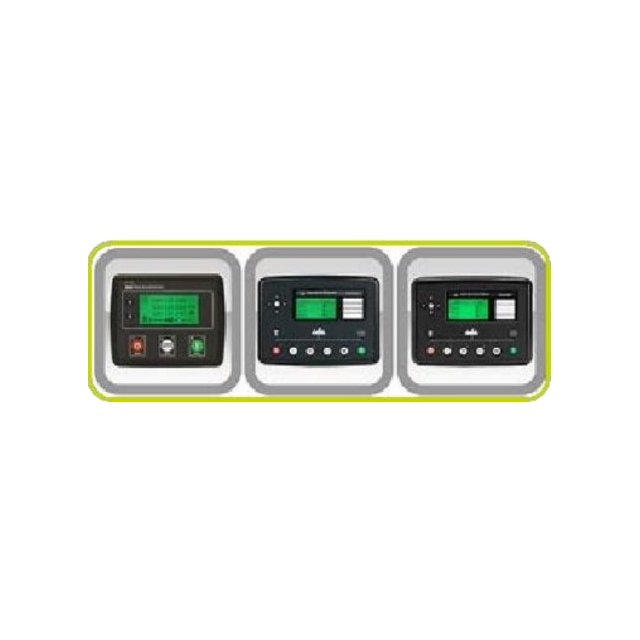

Наявність панелі керування:
- Ручна панель керування MRS
- Автоматична Панель керування ACP
- Панель паралельної роботи
MRS - ручна панель керування.
- Контролер для ручного та віддаленого запуску
- Функція автоматичного запуску в разі зникнення основної мережі
- Вимірювання параметрів за трьома фазами
- Захистгенератора за трифазними вимірами
- Кількість мотогодин
- Журнал історії на 50 подій із часовими позначками
Підключення безпосередньо до автомата захисту або терміналу шинопроводів.
ACP - автоматична панель керування.
- Функція автоматичного введення резерву (AMF)
- Контролер для роботи в основному та резервному режимах
- Повний моніторинг і захист
- Докладний журнал подій із часовими позначками
- Широкий спектр комунікаційних модулів, доступний як опція
- Широкий спектр модулів розширення, доступний як опція
Підключення безпосередньо до автомата захисту або терміналу шинопроводів.
MPP- панель паралельноі роботи.
- Панель MPP дає змогу кільком генераторним установкам працювати паралельно (до 32 генераторних установок).
- Просте перемикання між паралельним підключенням до мережі або кількома генераторними установками.
- Повний моніторинг і захист генераторної установки
- Докладний журнал подій і продуктивності з часом і датою
- Доступний широкий спектрможливостей зв'язку та підключення
Живлення від клемної загальної шини.
Відкрите виконання:
- Рама зі сталевих профілів зварених між собою
- Віброопори для кріплення двигуна й альтернатора
- Знімні підтримувальні опори
- Такелажні вушка
- Захист рухомих і обертових частин
- Усі металеві елементи заземлені, точка для підключення контуру заземлення на зовнішній поверхні
У кожусі:
- Всепогодний кожух з оцинкованого металу забезпечує захист від впливів навколишнього середовища, не схильний до корозії
- Елементи шумозахисту з високоякісних звукоізоляційнихматеріалів і низькошумний глушник значно знижують рівень шуму генератора
- Великі бічні двері забезпечують зручний доступ для обслуговування
- Двері оснащені замками з ключем
- Рама зі сталевих профілів зварених між собою, Знімні підтримувальні опори
- Віброопори для кріплення двигуна й альтернатора
- Такелажні вушка
- Захист рухомих і обертових частин
- Усі металеві елементи заземлені, точка для підключення контуру заземлення на зовнішній поверхні
Габарити і розміри:
- (ДхШхВ) – 2757х1120х1846 мм
- Вага: 1580 кг
Рівень шуму:
- Гарантований рівень шуму (LWA) – 97 дБ(А)
- Звукового тиску на відстані 7 м – 68 дБ(А)
Переваги моделі
- Висока надійність та здатність витримати тривалі пікові навантаження
- Довгий ресурс двигуна та зручне сервісне обслуговування
- Економічність за рахунок продуманої паливної системи
- Легкість монтажу та обслуговування завдяки модульній конструкції
- Зниження рівня шуму та вібрацій завдяки якісній шумоізоляції та рамі
Сфера застосування
Ця модель ефективна для забезпечення живлення виробничих цехів, складів, дата-центрів, торговельно-розважальних комплексів, лікарень та навчальних закладів. Використовується як резервне джерело під час аварійних відключень, а також як основне джерело живлення там, де потрібна стабільна напруга та незалежність від мережі. GDW135I/FNE підійде для об'єктів із високими вимогами до безперебійності, де простий коштує дорого.
Особливості монтажу та експлуатації
Монтаж виконуйте на рівній основі з урахуванням вентиляції та відведення тепла. Переконайтесь у надійному заземленні та забезпеченні доступу до вузлів обслуговування. Встановлення повинно проводитися у місці, яке відповідає вимогам щодо захисту від вологи та пилу, з урахуванням шумових та температурних обмежень. Перед введенням в експлуатацію перевірте стан паливної системи, охолодження та систем запалювання. Регламентне обслуговування включає заміну масел, фільтрів та перевірку рівня паливної рідини та охолоджуючої рідини відповідно до інструкції виробника. Дотримуйтесь технічних правил та пожежної безпеки під час роботи.
Додаткові функції
- Можливість інтеграції з системами віддаленого моніторингу та управління
- Інтерфейс для інтеграції з системами автоматичного запуску
- Діагностика стану та зручний експорт даних
Pramac GDW135I/FNE — потужний, надійний та ефективний вибір для забезпечення стабільного живлення в умовах складних навантажень. Високий ресурс, паливна економічність та можливість інтеграції з системами управління роблять цю модель оптимальним рішенням для компаній, які цінують безперервний процес та мінімальний простій. Інвестуючи в GDW135I/FNE, ви отримуєте не просто генератор, а надійного партнера по електроживленню, що забезпечує безперервний цикл виробництва та безпеку об'єкта.
