Насос Grundfos SQE 5-70 з комплектом 40 м кабелю використовується для забезпечення безперервного водопостачання як для житлових будинків, так і для перекачування води з резервуарів, зрошувальних систем та водопровідних станцій. Модуль керування CU 301 призначений для свердловинних насосів SQE. Даний прилад здійснює контроль постійного тиску на підставі сигналів, отриманих від датчика, вводить відповідні значення гідросистеми та контролює стан робочої та аварійної індикації.
Між занурювальним насосом SQE та приладом CU 301 здійснюється обмін сигналами по сполучному кабелю занурювального свердловинного насоса.

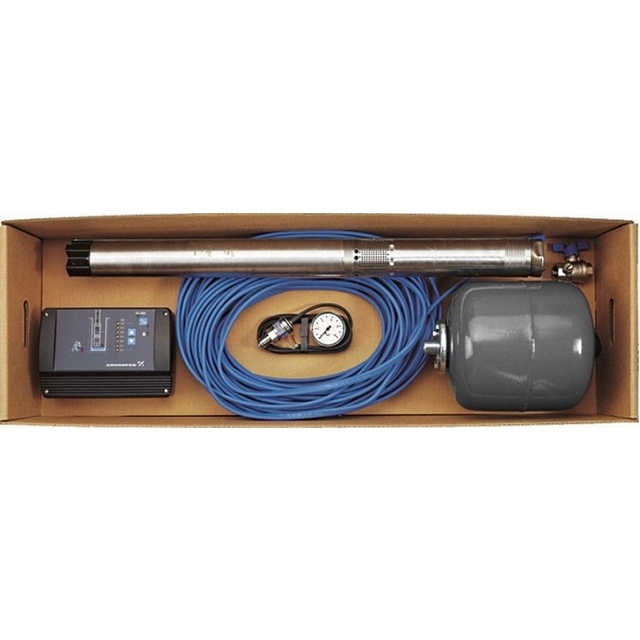

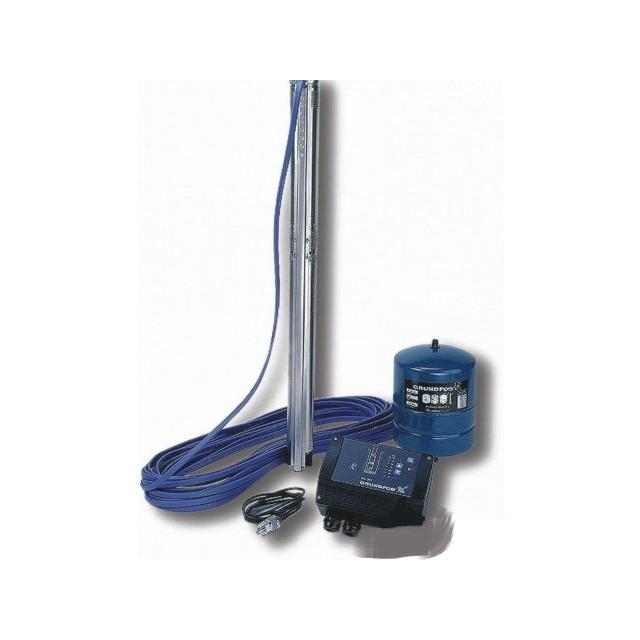

До складу комплекту з насосом SQE 5-70 входять:
- Блок керування CU301.
- Насос SQE 5-70 із кабелем 40 м у водонепроникній оболонці.
- Набірний мембранний бак: 8 л/7 бар.
- Датчик тиску на: 0-6 бар
- Манометр: 0-10 бар.

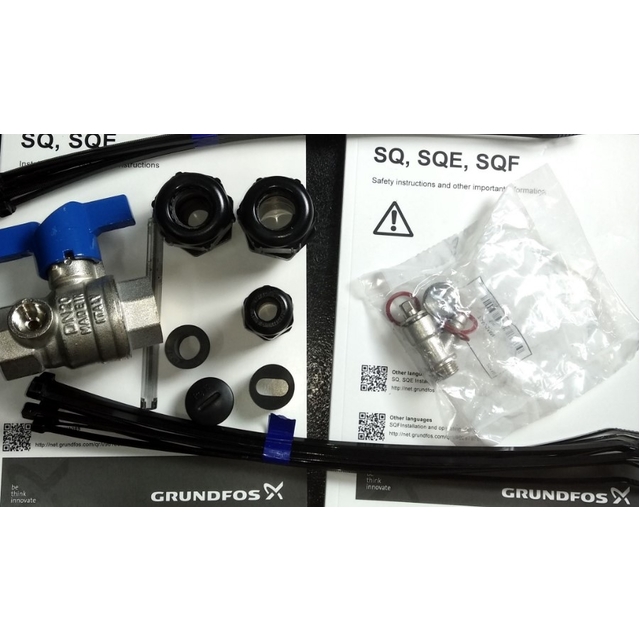

- Запірний кран ¾” зі зливом.
- 20 хомутів для кріплення кабелю до водопровідної труби.
Характеристики насоса:
- плавний пуск,
- захист від сухого ходу,
- захист від реверсу осьового зміщення,
- захист від перенапруги та падіння напруги,
- захист від перевантаження та перегріву.
Однофазний електродвигун із постійним магнітом забезпечує оптимальну ефективність у широкому діапазоні навантаження. Електродвигун поставляється зі знімним кабельним з'єднанням.
Рідина:
- Робоча рідина: вода.
- Діапазон температури рідини: 0...35 °C.
- Температура рідини, що перекачується: 20°C.
- Щільність: 998.2 кг/м³.
Технічні дані:

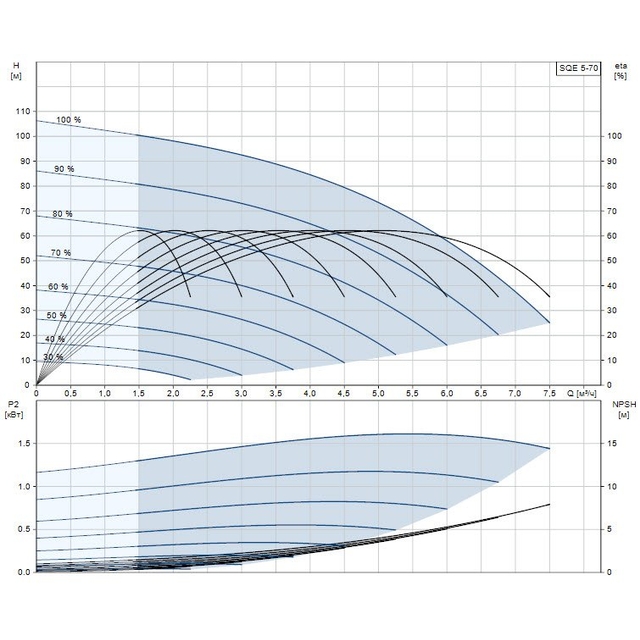

- Швидкість насоса, за якої розраховані його характеристики – 10700 об/хв
- Номінальна витрата – 5 м³/год.
- Номінальний натиск – 73 м.
- Робочі камери – 6.
- Модель – C.
- Клапан – насос із вбудованим зворотним клапаном.
Матеріали:
- Насос Stainless steel (нержавіюча сталь) EN 1.4301, AISI 304.
- Робоче колесо композит ZYTEL 70G30 HSLR PA6.6-GF30.
- Електродвигун - нержавіюча сталь DIN W.-Nr. 1.4301 AISI 304.
Монтаж:
- Максимальний робочий тиск: 15 бар.
- Вихід насоса: RP1½.
- Мінімальний діаметр свердловини: 76 мм.
Дані електроустаткування.
- Тип електродвигуна – MSE3.
- Потужність – P1 – 2.46 кВт.
- Номінальна потужність – P2 – 1.85 кВт.
- Енергія (Р2), потрібна для насоса – 1.81 кВт
- Номінальна напруга - 1 x 200-240, 50Гц.
- Номінальний струм – 12.3A.
- Коефіцієнт потужності – 1.00.
- Номінальна швидкість - 10700 об/хв.
- Спосіб запуску - Прямий пуск.
- Клас захисту (IEC 34-5) – IP68.
- Клас ізоляції (IEC 85) – F.
- Вбудований захист електродвигуна – Y.
- Тепловий захист – внутрішній.
- Довжина кабелю – 1,5 м.
- Номер електродвигуна: 96160857.
- Вага нетто – 6.17 кг.
- Вага брутто – 6.89 кг.
- Об'єм упаковки – 0.011 м³.
