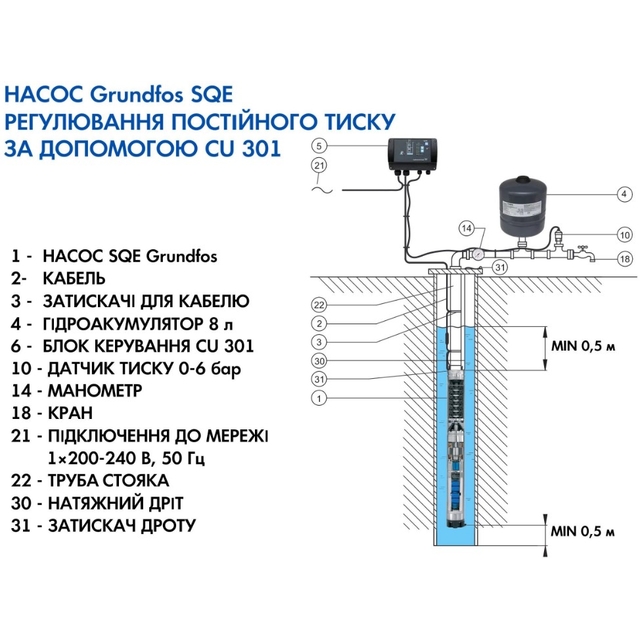

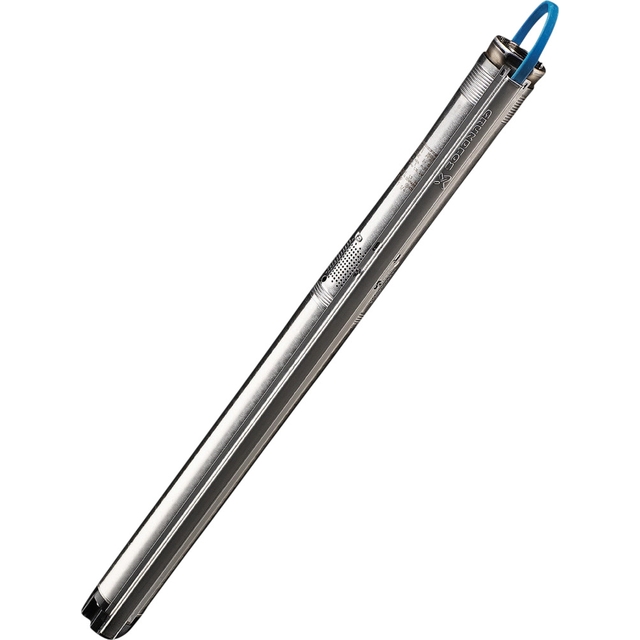

Насос Grundfos SQE 3-105 з комплектом 80 м кабелю використовується для забезпечення безперервного водопостачання як для житлових будинків, так і для перекачування води з резервуарів, зрошувальних систем та водопровідних станцій. Модуль керування CU 301 призначений для свердловинних насосів SQE. Даний прилад здійснює контроль постійного тиску сигналів, отриманих від датчика, вводить відповідні значення гідросистеми і контролює стан робочої та аварійної індикації.
Між занурювальним насосом SQE та приладом CU 301 здійснюється обмін сигналами по сполучному кабелю занурювального свердловинного насоса.

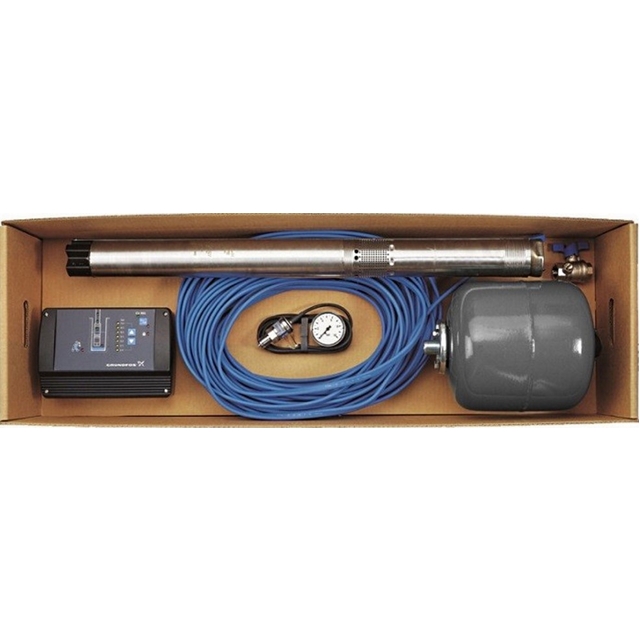

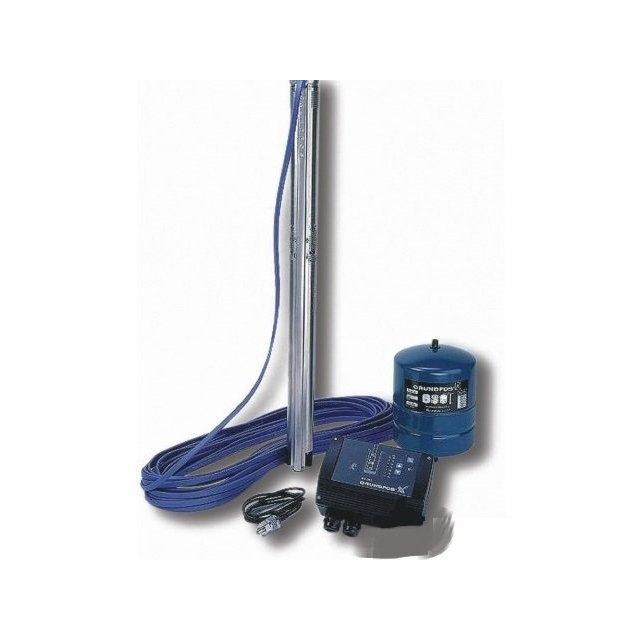

До складу комплекту з насосом SQE 3-105 входять:
- Блок керування CU301.
- Насос SQE 5-70 із кабелем 40 м у водонепроникній оболонці.
- Набірний мембранний бак: 8 л/7 бар.
- Датчик тиску на: 0-6 бар
- Манометр: 0-10 бар.
- Запірний кран зі зливом.
- 20 хомутів для кріплення кабелю до водопровідної труби.
Характеристики насоса:
- плавний пуск,
- захист від сухого ходу,
- захист від реверсу осьового зміщення,
- захист від перенапруги та падіння напруги,
- захист від перевантаження та перегріву.
Однофазний електродвигун із постійним магнітом забезпечує оптимальну ефективність у широкому діапазоні навантаження. Електродвигун поставляється зі знімним кабельним з'єднанням.
Рідина:
- Робоча рідина: вода.
- Діапазон температури рідини: 0-35 °C.
- Температура рідини, що перекачується: 20°C.
- Щільність: 998.2 кг/м³.

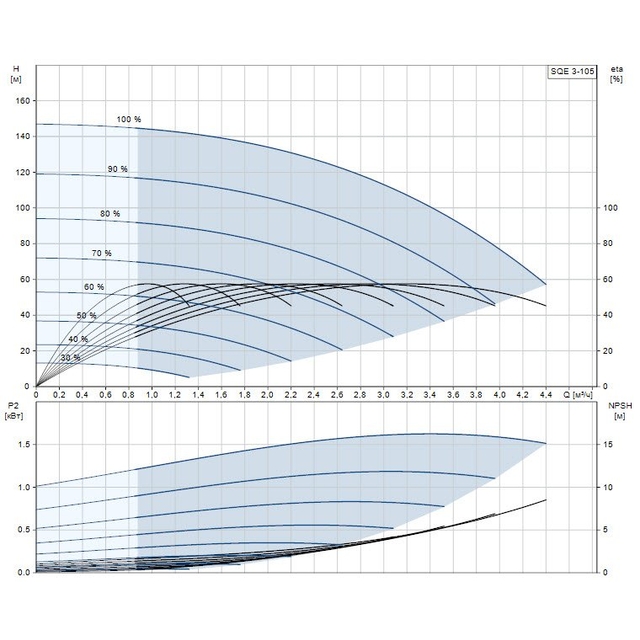

Технічні дані:
- Швидкість насоса, за якої розраховані його характеристики – 10700 об/хв
- Номінальна витрата – 3 м³/год.
- Номінальний тиск – 113 м.
- Робочі камери – 8.
- Модель – C.
- Клапан – насос із вбудованим зворотним клапаном.
Матеріали:
- Насос Stainless steel (нержавіюча сталь) EN 1.4301, AISI 304.
- Робоче колесо композиту ZYTEL 70G30 HSLR PA6.6-GF30
- Електродвигун - нержавіюча сталь DIN W.-Nr. 1.4301 AISI 304.
Монтаж:
- Максимальний робочий тиск: 15 бар.
- Вихід насоса: RP1?
- Мінімальний діаметр свердловини: 76 мм.
Дані електроустаткування.
- Тип електродвигуна – MSE3.
- Потужність – P1 – 2.46 кВт.
- Номінальна потужність – P2 – 1.85 кВт.
- Енергія (Р2), потрібна для насоса – 1.74 кВт
- Номінальна напруга – 1 х 200-240, 50Гц.
- Номінальний струм – 12.3A.
- Коефіцієнт потужності – 1.00.
- Номінальна швидкість - 10700 об/хв.
- Спосіб запуску - Прямий запуск.
- Клас захисту (IEC 34-5) – IP68.
- Клас ізоляції (IEC 85) – F.
- Вбудований захист електродвигуна – Y.
- Тепловий захист – внутрішній.
- Довжина кабелю – 1,5м.
- Номер електродвигуна: 96160857.
- Вага нетто – 6.17 кг.
- Вага брутто – 6.89 кг.
- Об'єм упаковки – 0.011 м3.
