Комплект захисту для сонячних панелей на 3 стрінги
Комплект захисту для сонячних панелей на 3 стрінги — це готове рішення для комплексного захисту DC-частини сонячної електростанції. Комплект призначений для встановлення між фотомодулями та інвертором і забезпечує захист кожного з трьох стрінгів від перевантажень, коротких замикань та імпульсних перенапруг.
Усі основні компоненти підібрані для роботи у фотогальванічних системах постійного струму. До комплекту входять обладнання ETI, Schneider Electric та Vector VS GENESIS.
Комплект дозволяє організувати окремий захист кожного з 3 PV-стрінгів, що підвищує безпеку та надійність роботи сонячної електростанції.
Технічні характеристики та склад комплекту
Тип системи: фотогальванічна, DC
Кількість стрінгів: 3
Максимальна напруга автоматичних вимикачів: 500 В DC
Максимальна робоча напруга обмежувачів перенапруги: 600 В DC
Запобіжники: 20 А, 1000 В DC
Кількість модулів щита: 36
Тип монтажу обладнання: DIN-рейка

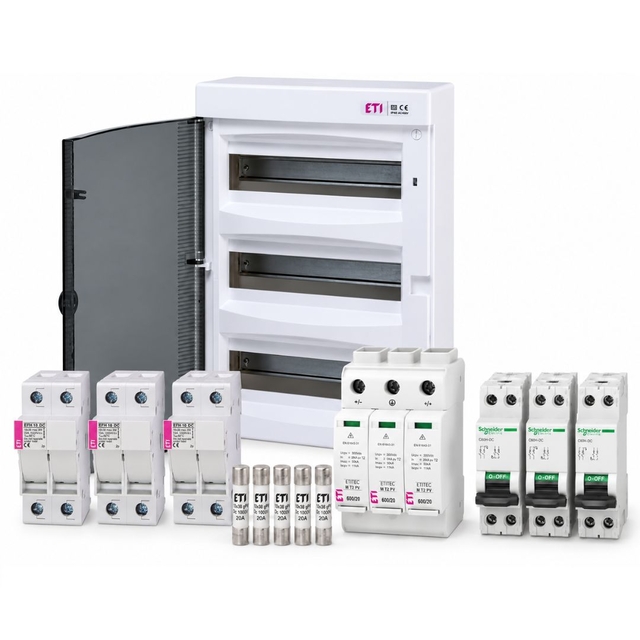

Склад комплекту:
-
Розподільчий щит ETI ECT 36PT, 36 модулів, прозорі дверцята, арт. 1101004 — 1 шт.
-
Тримач запобіжників Vector VS GENESIS 2P 10×38 32A 1000V DC, арт. GH10382P032DC — 3 шт.
-
Запобіжник ETI CH 10×38 gPV 20A 1000V (30kA), арт. 2625085 — 6 шт.
-
Обмежувач перенапруги ETI ETITEC M T2 PV 600/20 Y, арт. 2440735 — 3 шт.
-
Автоматичний вимикач Schneider Electric C60H-DC 2P 25A 500V, арт. A9N61533 — 3 шт.
Щит розподільчий ETI ECT 36PT (1101004)
Навісний розподільчий щит на 36 модулів, призначений для встановлення модульного захисного та комутаційного обладнання.
Місткий корпус дозволяє зручно розмістити обладнання для захисту трьох окремих PV-стрінгів. Прозорі дверцята забезпечують можливість візуального контролю стану встановлених пристроїв.
Технічні характеристики:
-
Кількість модулів: 36
-
Виконання: 3 × 12 модулів
-
Тип монтажу: навісний
-
Встановлення обладнання: DIN-рейка
-
Дверцята: прозорі
-
Клеми PE/N: 15/15
-
Габарити: приблизно 482 × 287 × 112 мм
-
Ступінь захисту: IP40
Для ECT 36PT виробник вказує виконання на 36 модулів та габарити 482 × 287 × 112 мм; ступінь захисту цієї серії — IP40.
Тримач запобіжників GENESIS 2P 10×38 32A 1000V DC (GH10382P032DC)
Двополюсний тримач запобіжників, розроблений для використання в ланцюгах постійного струму сонячних електростанцій.
У комплекті використовується 3 тримачі — по одному на кожний стрінг. У кожному встановлюються два запобіжники для захисту позитивної та негативної ліній.
Основні характеристики:
-
Кількість полюсів: 2P
-
Тип запобіжника: 10×38 мм
-
Номінальний струм тримача: 32 А
-
Номінальна напруга: до 1000 В DC
-
Наявність індикації: так
-
Монтаж: DIN-рейка
Модель GH10382P032DC виробник позиціонує саме як двополюсний тримач GENESIS 10×38, 32 А, 1000 В DC.
Запобіжник ETI CH 10×38 gPV 20A 1000V (2625085)
Спеціалізована плавка вставка класу gPV, призначена для захисту фотогальванічних модулів і кабельних ліній від перевантаження та короткого замикання.
Для трьох стрінгів у комплект входить 6 запобіжників — по 2 на кожний стрінг.
Технічні характеристики:
-
Номінальний струм: 20 А
-
Номінальна напруга: 1000 В DC
-
Тип: gPV
-
Типорозмір: 10×38 мм
-
Відключаюча здатність: до 30 кА
-
Стандарт: IEC 60269-6
Обмежувач перенапруги ETI ETITEC M T2 PV 600/20 Y (2440735)
Пристрій захисту від імпульсних перенапруг, спеціально розроблений для DC-ланцюгів фотогальванічних систем.
У комплект входить 3 обмежувачі перенапруги — по одному для кожного PV-стрінга.
Вони допомагають захистити інвертор та інше обладнання сонячної електростанції від імпульсних перенапруг, які можуть виникнути внаслідок грозових явищ або комутаційних процесів.
Технічні характеристики:
-
Тип: T2 / клас II
-
Максимальна тривала робоча напруга Uc: 600 В DC
-
Номінальний імпульсний струм In (8/20): 20 кА
-
Максимальний струм розряду Imax (8/20): 50 кА
-
Рівень захисту Up: до 2 кВ
-
Кількість полюсів: 3
-
Технологія: MOV
-
Монтаж: DIN-рейка
Ці параметри для моделі 2440735 підтверджуються каталогом ETI.
Автоматичний вимикач Schneider Electric C60H-DC 2P 25A (A9N61533)
Двополюсний автоматичний вимикач для захисту ланцюгів постійного струму від перевантаження та короткого замикання.
У комплект входить 3 автоматичні вимикачі — по одному на кожний стрінг.
Технічні характеристики:
-
Номінальний струм: 25 А
-
Кількість полюсів: 2P
-
Номінальна напруга: до 500 В DC
-
Характеристика спрацювання: C
-
Тип розчіплювача: термомагнітний
-
Монтаж: DIN-рейка
-
Серія: Acti9 C60H-DC
Schneider Electric підтверджує для A9N61533 виконання 2P, 25 А, 500 В DC, характеристика C.
Переваги комплекту
-
Захист трьох незалежних PV-стрінгів в одному комплекті.
-
6 запобіжників gPV — по два на кожний стрінг.
-
Окремий обмежувач перенапруги для кожного стрінга.
-
Окремий DC-автомат Schneider Electric для кожного стрінга.
-
Захист від перевантаження, короткого замикання та імпульсних перенапруг.
-
Тримачі запобіжників з індикацією полегшують контроль стану обладнання.
-
Просторий щит на 36 модулів забезпечує зручне розміщення компонентів.
-
Компоненти ETI, Schneider Electric та Vector VS GENESIS.
-
Готове рішення, яке спрощує комплектацію та монтаж DC-захисту сонячної електростанції.
Комплект підходить для приватних і комерційних сонячних електростанцій із трьома PV-стрінгами. Конкретна допустима кількість сонячних панелей у кожному стрінгу залежить від напруги Voc використовуваних фотомодулів, температурних умов і допустимої DC-напруги обладнання.
Монтаж обладнання повинен виконуватися кваліфікованим спеціалістом із дотриманням вимог до DC-систем та правил електробезпеки. Необхідно також передбачити правильне заземлення й відповідний захист AC-частини сонячної електростанції.
Купити комплект захисту для сонячних панелей на 3 стрінги можна в інтернет-магазині БТ-Сервіс. Комплект включає щит ETI на 36 модулів, запобіжники gPV 20A 1000V, тримачі GENESIS, обмежувачі перенапруги ETI та автоматичні вимикачі Schneider Electric. Готовий комплект DC-захисту для сонячної електростанції допомагає захистити панелі, кабельні лінії та інвертор від короткого замикання, перевантаження й імпульсних перенапруг.
