Комплект захисту для сонячних панелей на 2 стрінги (до 10 панелей) — це готове рішення для забезпечення безпеки фотогальванічної системи постійного струму (DC). Усі компоненти підібрані та сумісні між собою, що значно спрощує монтаж і гарантує надійну роботу системи. У комплект входить продукція європейського виробника ETI (Словенія), відомого своєю якістю та відповідністю міжнародним стандартам.
Цей комплект дозволяє комплексно захистити інвертор, кабельні лінії та сонячні панелі від основних ризиків — короткого замикання, перенапруги та атмосферних впливів.
Технічні характеристики та склад комплекту:
Тип системи: фотогальванічна (DC)
Кількість стрінгів: 2
Максимальна кількість панелей: до 10
Ступінь захисту щита: IP65 (для зовнішнього монтажу)

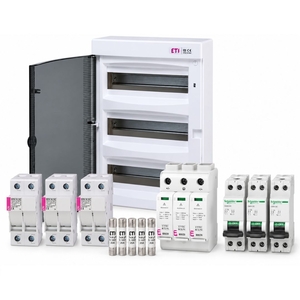

Склад комплекту:
Розподільчий щит ETI ECT 18PT (18 модулів, прозорі дверцята), арт. 1101002 — 1 шт.
Роз'єднувач EFH 10 2P 25A 1000V DC, арт. 2540203 — 2 шт.
Запобіжники CH 10x38 gPV 20A 1000V (30kA), арт. 2625085 — 4 шт.
Обмежувач перенапруги ETITEC M T2 PV 600/20 Y, арт. 2440735 — 2 шт.
Автоматичний вимикач Schneider Electric C60H-DC 500V 25A, арт. A9N61533 — 2 шт.
Щит розподільчий пластиковий навісний ETI ECT 18 PT (1101002)
Надійний розподільчий щит на 18 модулів, призначений для монтажу захисного, сигнального та розподільчого обладнання в електричних і фотогальванічних системах. Виконаний із міцного ABS-пластику, поєднує довговічність, безпеку та зручність експлуатації.
Технічні характеристики:
Номінальна напруга: 400 В AC
Ступінь захисту: IP40
Клас ізоляції: II (F)
Кількість модулів: 18
Кількість клем: PE — 13, N — 13
Тип монтажу: навісний
Тип встановлення обладнання: DIN-рейка TH35
Матеріал корпусу: термопластик ABS
Температурний діапазон: від -20°C до +70°C
Габарити: 396 × 236 × 112 мм
Колір корпусу: білий
Дверцята: прозорі
Тримач запобіжників ETI EFH 10 DC 2P 25A 1000V (2540203)
Двополюсний тримач запобіжників для встановлення у DC-ланцюгах сонячних електростанцій. Забезпечує безпечну фіксацію та заміну запобіжників.
Технічні характеристики:
Номінальний струм: 25 А
Номінальна напруга: 1000 В DC
Кількість полюсів: 2
Типорозмір запобіжників: 10×38 мм
Категорія застосування: DC-20B
Стандарти: IEC 60947-1, IEC 60947-3, UL 4248
Монтаж: DIN-рейка 35 мм
Перетин підключення: 1–25 мм²
Температура експлуатації: від -5°C до +40°C
Вага: 123 г
Запобіжник ETI CH 10x38 gPV 20A 1000V (2625085)
Плавка вставка для захисту фотоелектричних модулів і кабельних ліній від перевантажень і коротких замикань.
Технічні характеристики:
Номінальний струм: 20 А
Номінальна напруга: 1000 В DC
Тип: gPV (для сонячних систем)
Відключаюча здатність: до 30 кА
Стандарт: IEC 60269-6
Типорозмір: 10×38 мм
Робочий інтеграл Джоуля: 245 A²s
Переддуговий інтеграл: 86 A²s
Потужність розсіювання: до 3.2 Вт
Вага: 8.3 г
Обмежувач перенапруги ETI ETITEC M T2 PV 600/20 Y (2440735)
Пристрій захисту від імпульсних перенапруг для DC-ланцюгів сонячних електростанцій. Забезпечує захист обладнання від блискавки та стрибків напруги.
Технічні характеристики:
Тип: T2 (клас II)
Номінальна напруга Uc: 600 В DC
Номінальний імпульсний струм In (8/20): 20 кА
Максимальний струм розряду Imax: 50 кА
Рівень захисту Up: ≤ 2 кВ
Кількість полюсів: 3
Технологія: MOV (варистор)
Наявність індикації: так (витік струму)
Глибина корпусу: 70 мм
Вага: 0.347 кг
Автоматичний вимикач Schneider Electric C60H-DC 2P 25A (A9N61533)
Мініатюрний автоматичний вимикач для захисту ланцюгів постійного струму від перевантаження та короткого замикання.
Технічні характеристики:
Номінальний струм: 25 А
Кількість полюсів: 2P
Номінальна напруга: до 500 В DC
Відключаюча здатність: до 10 кА (EN 60947-2)
Крива відключення: C
Тип розчіплювача: термомагнітний
Категорія застосування: A
Температура експлуатації: стандартна для промислових умов
Монтаж: DIN-рейка
Серія: Acti 9
Переваги комплекту:
Повний захист DC-частини сонячної електростанції — всі необхідні елементи вже підібрані в одному рішенні.
Надійний захист від короткого замикання завдяки високоякісним запобіжникам.
Захист інвертора та обладнання від імпульсних перенапруг і ударів блискавки (ОПН).
Наявність роз'єднувачів забезпечує безпечне відключення системи під час обслуговування.
Герметичний щит IP65 дозволяє встановлення на вулиці без додаткового захисту.
Європейська якість компонентів ETI та Schneider Electric.
Комплект призначений для приватних і комерційних сонячних електростанцій невеликої та середньої потужності. Ідеально підходить для систем на 2 стрінги з кількістю панелей до 10.
Монтаж рекомендується виконувати кваліфікованим електриком із дотриманням норм безпеки та вимог до DC-систем. Важливо правильно підібрати місце встановлення — щит повинен бути надійно закріплений і мати доступ для обслуговування.
Для максимальної ефективності системи захисту варто також передбачити заземлення та комплексний захист AC-частини.
