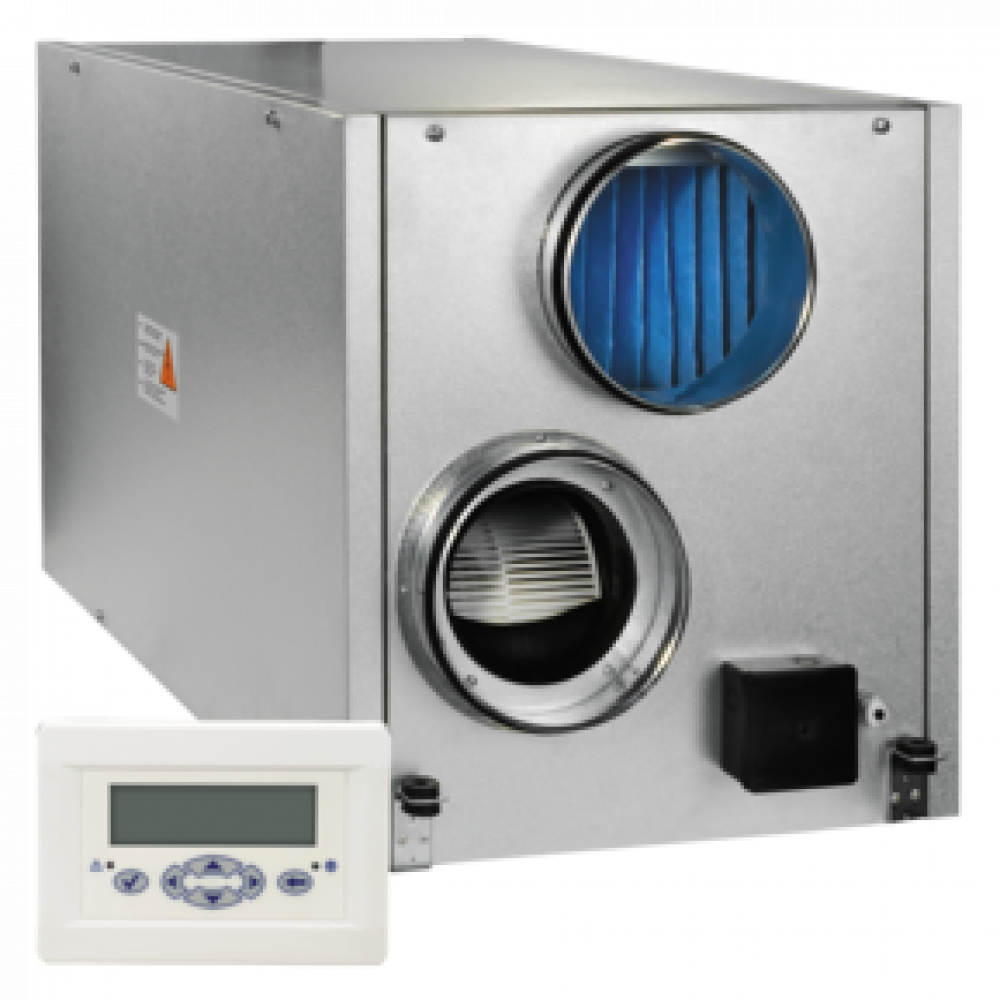

Припливно-витяжна установка Vents ВУТ 600 ЕГ

ОПИС

• Припливно-витяжні установки ВУТ ЕГ з електричним нагрівачем застосовуються в системах вентиляції та кондиціювання в комерційних, офісних та інших громадських чи промислових приміщеннях, що потребують економічного рішення та керованої системи вентиляції.

• При цьому тепло витяжного повітря передається повітря припливу через пластинчастий рекуператор.
• Всі моделі призначені для з'єднання з круглими повітроводами, номінальним діаметром 125, 150, 160, 200, 250, 315 мм.

МОДИФІКАЦІЇ ФІЛЬТР

• ВУТ ЕГ – моделі з електронагрівачем, вентиляторами з асинхронними двигунами, рекуператором перехресного струму.

• Для фільтрації припливного та витяжного повітря в установці є два вбудовані фільтри зі ступенем очищення G4.

НАГРІВАЧ КОРПУС

• Електричний нагрівач, встановлений після рекуператора, догріває повітря припливу до комфортної температури у випадку, якщо за допомогою рекуперації тепла ця температура не досягнута.

• Корпус виготовлений з алюмоцинкової сталі з внутрішньою тепло- та звукоізоляцією з мінеральної вати завтовшки 25 мм.

ВЕНТИЛЯТОРИ

• Установки оснащені припливними та витяжними відцентровими вентиляторами двостороннього всмоктування із загнутими вперед лопатками та вбудованим термостатом захисту з автоматичним перезапуском.

• Електродвигуни та робочі колеса динамічно збалансовані у двох площинах.
• Кулькові підшипники кочення електродвигунів не вимагають обслуговування, термін служби не менше 40 000 годин.

РЕКУПЕРАТОР

• В установках використовуються високоефективні рекуператори, виготовлені з полістиролу.

• Під блоком рекуператора розташований піддон для збирання та відведення конденсату.

УПРАВЛІННЯ ТА АВТОМАТИКА ФУНКЦІЇ УПРАВЛІННЯ І ЗАХИСТИ УТ ЕГ

• Установка укомплектована вбудованою системою автоматики та багатофункціональним пультом керування з графічним індикатором.
• У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом.
• Для запобігання процесу обмерзання рекуператора використовуються активний захист від обмерзання із застосуванням байпасу та нагрівача.
• Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу і все припливне повітря проходить повз рекуператор по обвідному каналу.
• У період розморожування рекуператора припливне повітря нагрівається до необхідної температури нагрівача.
• У цей час тепле витяжне повітря прогріває рекуператор.
• У міру розморожування рекуператора заслінка перекриває обвідний канал, і установка працює у звичайному режимі.

• Управління за допомогою панелі керування: вибір швидкості, таймер, помилки;
• Підтримка заданої температури в приміщенні датчика на панелі управління - плавне регулювання потужності обігріву;
• регулювання швидкості обертання вентилятора (3 швидкості);
• Робота з добового та тижневого таймера (налаштування таймера з пульта управління);
• Безпечний пуск/зупинка вентиляторів;
• Активний захист від перегріву ТЕН в калорифері за датчиком температури у вентиляційному каналі, а також за сигналом від термоконтактів (два термоконтакти - на 60 ° С з автоматичним перезапуском та на 90 ° С з ручним перезапуском); продування ТЕНів в кінці циклу нагрівання;
• Контролює засмічення фільтра по лічильнику мотогодин вентилятора.

МОНТАЖ ДОДАТКОВА КОМПЛЕКТАЦІЯ

• Установка призначена для внутрішнього монтажу в положенні, що забезпечує збирання та відведення конденсату в дренаж.
• Доступ для сервісного обслуговування та чищення фільтра – з боку бічних панелей, зліва по ходу повітря.

• Для зниження шуму від вентиляторів перед агрегатом з боку приміщення рекомендується встановлювати канальний шумоглушник ( див. пор. ).
• Для зниження вібрації в каналі, до і після агрегату рекомендується встановити гнучкі віброгасні вставки ( див. ВВГ ).
