ЗАСТОСУВАННЯ
- Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських чи промислових приміщень з обмеженого простору для монтажу.

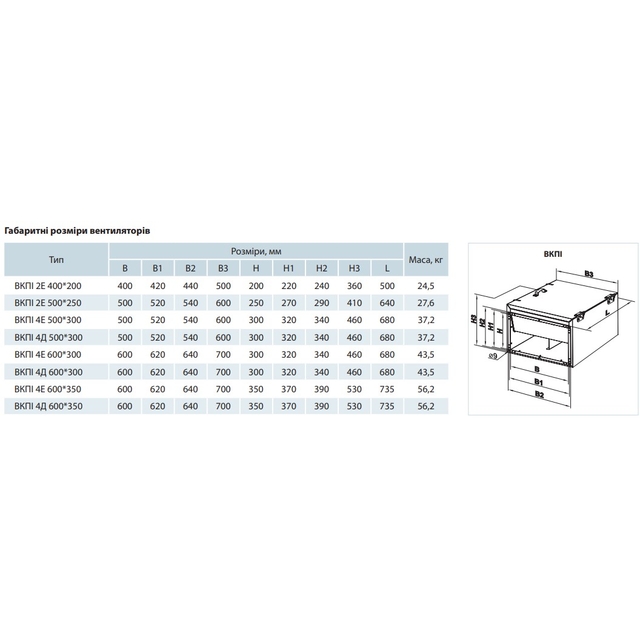

- Призначені для з'єднання прямокутних повітроводів з номінальним перерізом 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500 мм.
КОНСТРУКЦІЯ

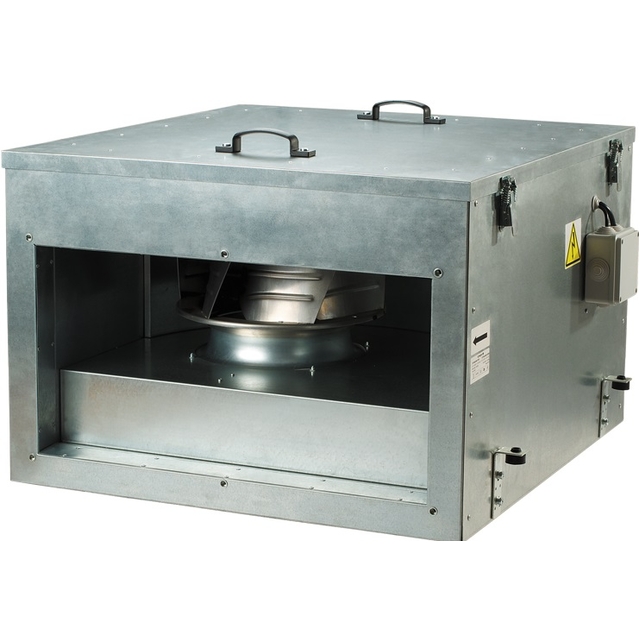

- Корпус вентилятора виготовлений із оцинкованої сталі.
- Моделі ВЕНТС ВКПІ мають шар звуко- та теплоізоляції з мінеральної вати завтовшки 50 мм.
ЕЛЕКТРОДВИГУН
- Використовуються дво- і чотириполюсні асинхронні двигуни із зовнішнім ротором, що мають робоче колесо із загнутими назад лопатками, виготовлене з оцинкованої сталі.
- Для здійснення теплового захисту від перегріву в обмотку двигуна вбудовані термоконтакти з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх захисних пристроїв (залежить від моделі див. схеми підключення).
- Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації.
- Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування.
- Двигун у вентиляторі має клас захисту IP44.
РЕГУЛЮВАННЯ СКОРОТИ
- Плавне регулювання швидкості за допомогою тиристорного регулятора або ступінчасте – за допомогою автотрансформаторного регулятора швидкості.
- До одного регулювального пристрою можна підключити кілька вентиляторів за умови, що загальна потужність та робочий тиск не перевищуватимуть номінальних параметрів регулятора.
МОНТАЖ
- Вентилятори монтуються в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо приєднання здійснюється безпосередньо до них.
- При підключенні через гнучкі вставки необхідно кріпити вентилятор до будівельної конструкції за допомогою опор, підвісок чи кронштейнів.
- Вентилятор може встановлюватись у будь-якому положенні з урахуванням напрямку потоку повітря (вказаний стрілкою на корпусі вентилятора).
- Також потрібно передбачити доступ до обслуговування вентилятора.
- Подача живлення на вентилятор здійснюється через зовнішні клеми.
- Для ревізії та технічного обслуговування передбачено технологічну кришку на корпусі вентилятора.
