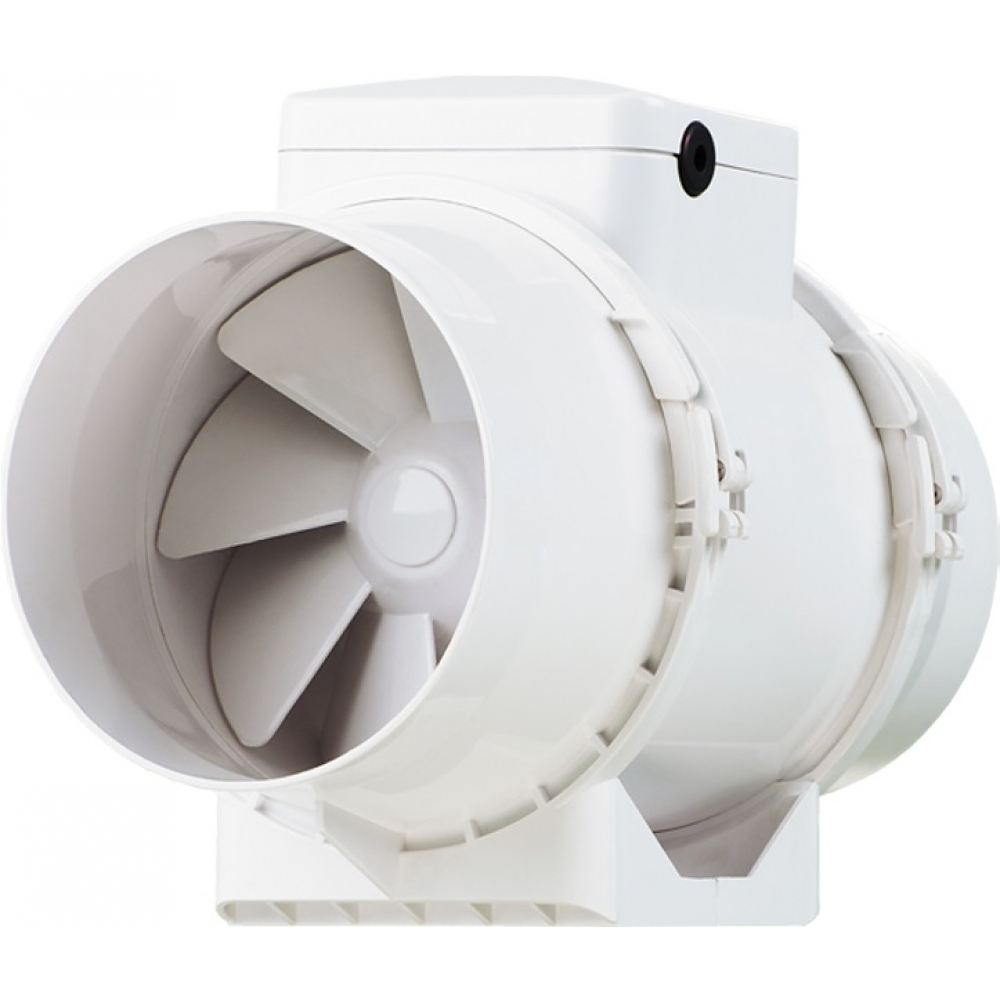

Комбіновані канальні вентилятори з високим тиском та низьким рівнем шуму – Vents ТТ 150 Т
Застосування

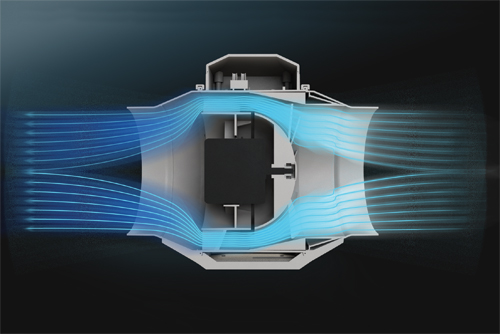

- Вентилятори ВЕНТС ТТ поєднують у собі широкі можливості та високі характеристики осьових та відцентрових вентиляторів. Використовуються у припливно-витяжних системах вентиляції, які вимагають високого тиску, потужного повітряного потоку та низького рівня шуму.
- Сумісні з повітропроводами діаметром від 100 до 315 мм. Вентилятори серій ВЕНТС ТТ є прекрасним вибором для встановлення у витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе.
Конструкція
- Корпуси вентиляторів виготовляються з високоякісного та високоміцного пластика.
- Усі моделі серії ВЕНТС ТТ можуть бути обладнані регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.

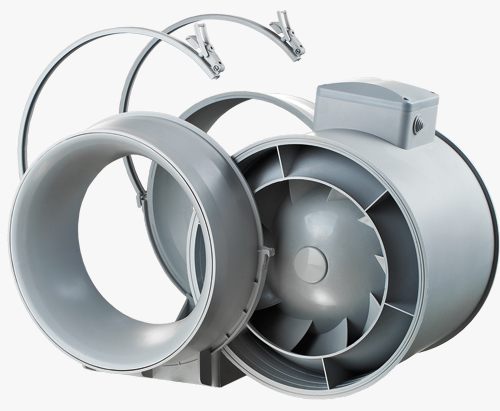

- Знімний центральний блок із двигуном, крильчаткою та клемною коробкою кріпиться до патрубків за допомогою спеціальних хомутів на защіпках. Це робить обслуговування вентилятора максимально простим та зручним. Вам не потрібно розбирати та демонтувати весь вентилятор - лише витягніть центральний блок з корпусу та виконайте сервісне обслуговування.
Двигун
- У моделях серії ВЕНТС ТТ застосовуються однофазні одно- або двошвидкісні двигуни. Для деяких типорозмірів доступна версія двигуна з більш по- тужними характеристиками (ВЕНТС ТТ...С).
- Для захисту від перевантаження двигуни вентиляторів обладнані термозапобіжниками.
- Підшипники кочення за- безпечують тривалий термін експлуатації (близько 40 000 годин безперервної роботи).
- Клас захисту двигуна — IP X4.
Регулювання швидкості

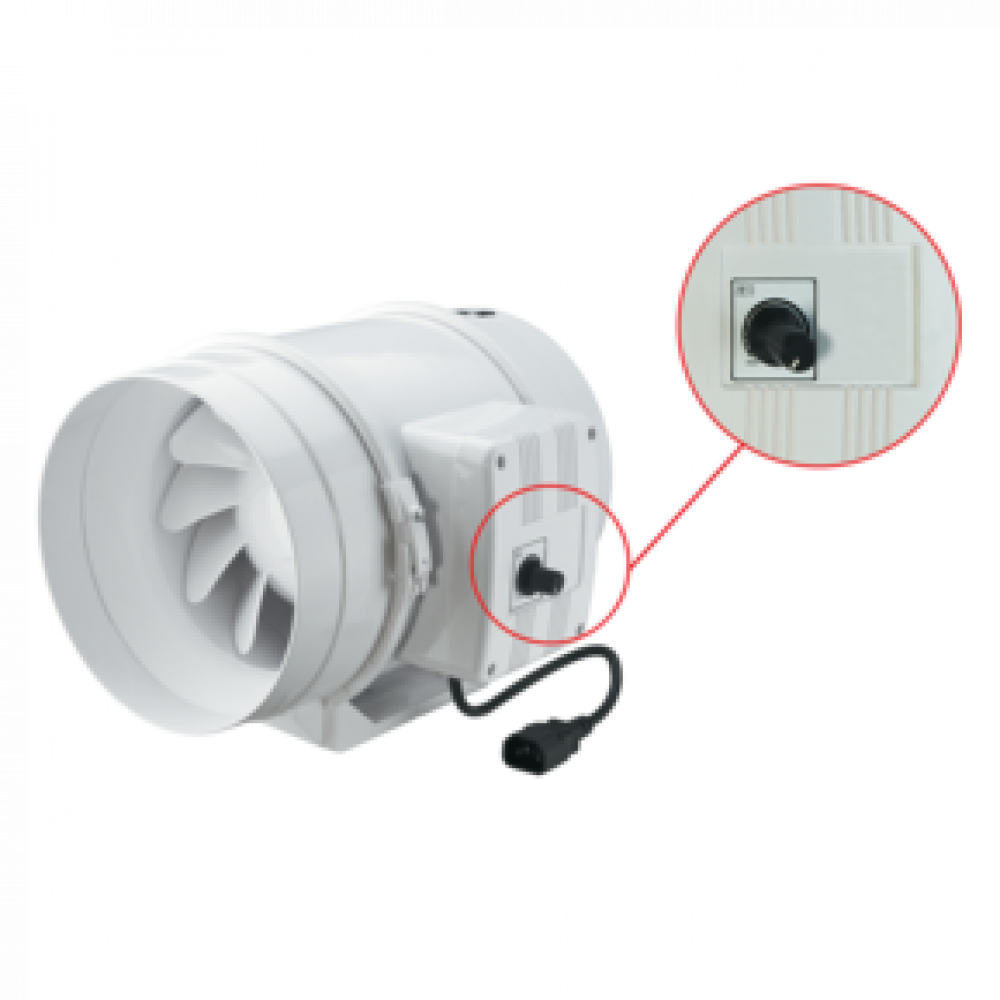

- Керування двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція "В") або зовнішнього перемикача П2-1-300, а також П2-5,0 для багатошвидкісних вентиляторів (замовляються окремо).
- Є можливість плавного регулювання обертів за допомогою вбудованого регулятора швидкості (опція "П"), зовнішнього симісторного або автотрансформаторного регулятора (замовляються окремо), підключивши його до клеми максимальної швидкості двигуна.
Монтаж
- Вентилятори призначені для канального монтажу у повітропроводі відповідного діаметру у будь-якій точці вентиляційної системи та під будь-яким кутом.
- В одній системі можливе встановлення декількох вентиляторів:

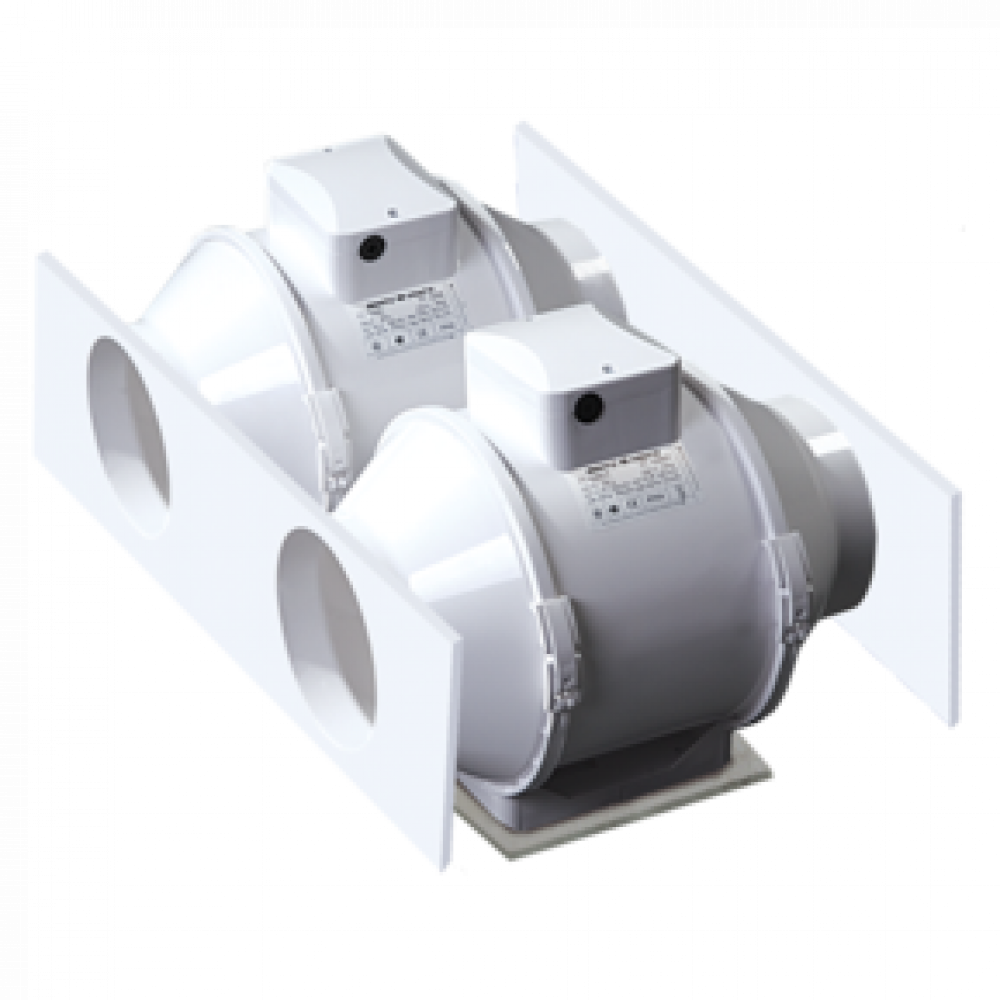

- паралельно (для збільшення витрати повітря);

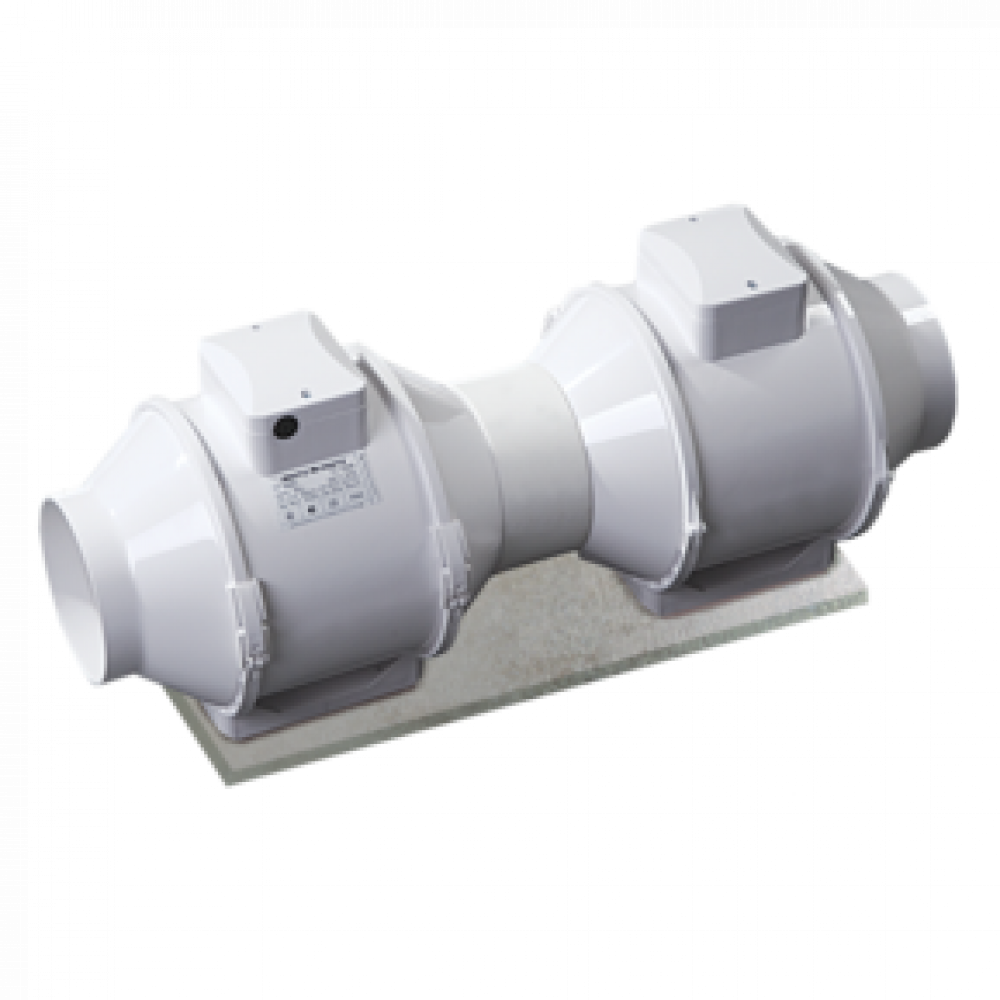

- послідовно (для збільшення робочого тиску).
- Корпус вентилятора обладнаний плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни.
- Для зручностімонтажу та підключення, монтажна коробка встановлюється у будь-якому положенні.
Вентилятор з електронним модулем температури та швидкості (опція «У»)
- Ідеальне рішення для вентиляції приміщень, у яких необхідно контролювати температуру повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрату повітря), залежно від температури повітря у вентиляційному каналі або приміщенні.
- Існують два виконання:
- із вбудованим у канал вентилятора датчиком температури (опція "У"/"У1");
- з виносним датчиком температури, закріпленим на кабелі довжиною 4 м (опція "Ун"/"У1н").
- На передній панелі електронного модуля розташовані:
- регулятор попереднього встановлення швидкості обертання крильчатки;
- регулятор порогу спрацьовування електронного термостата;
- індикатор роботи термостата.
Алгоритм роботи вентилятора з електронним модулем температури та швидкості
- Встановіть бажану температуру повітря (поріг спрацьовування термостата), повертаючи ручку регулювання термостата, а також мінімальну швидкість обертання (витрату повітря), повертаючи ручку регулювання швидкості.
- Якщо температура підвищується та перевищує встановлений поріг спрацьовування термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальну витрату). При зменшенні температури повітря нижче встановленого порогу спрацьовування термостата, автоматика перемикає двигун вентилятора на раніше встановлену швидкість обертання. Для уникнення частого перемикання швидкостей двигуна у випадку, коли температура в каналі дорівнює встановленому температурному порогу, в алгоритм введена затримка перемикання швидкості.
Існують два алгоритми затримки, які можуть бути використані в різних випадках:
- Затримка за датчиком температури (опція "У"): при перевищенні температури повітря на 2 °С вище встановленого порогу спрацьовування термостата, вентилятор перемикається на підвищену швидкість. Вентилятор перемикається на встановлену (знижену) швидкість після зменшення температури за межі встановленого температурного порогу. Даний алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Перемикання швидкостей вентилятора відбуваються нечасто.
- Задержка по таймеру («У1»): при превышении температуры воздуха более установленного порога срабатывания термостата вентилятор переключается на повышенную скорость, и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный алгоритм используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще по сравнению с алгоритмом работы вентилятора с опцией У, но продолжительность работы на одной скорости составит не менее 5 минут.
Варіанти застосування

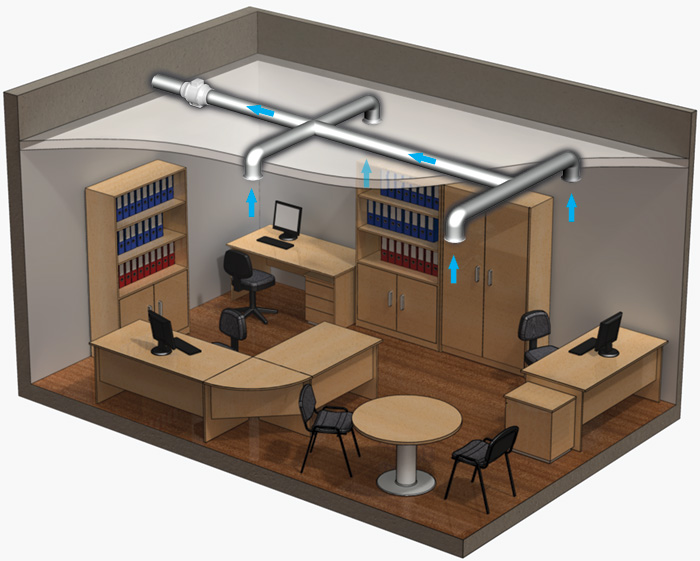

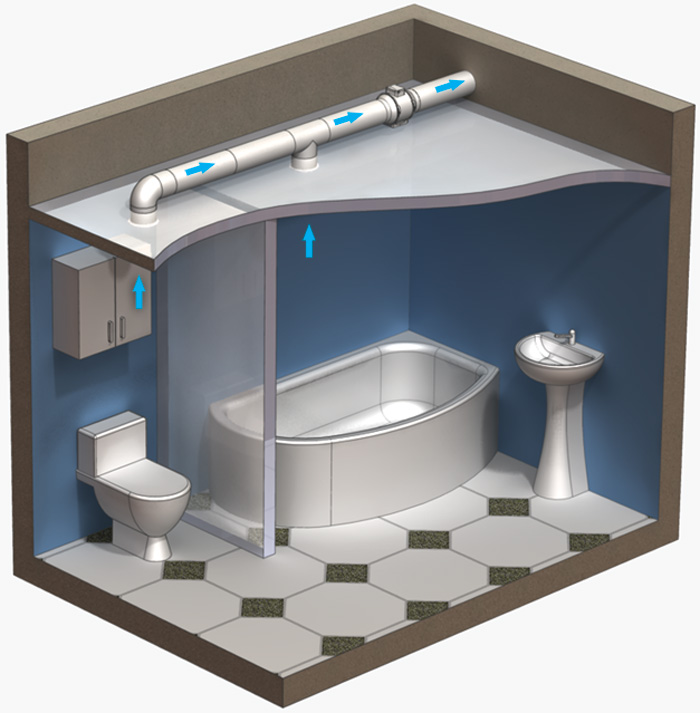

у ванній кімнаті в офісному приміщенні

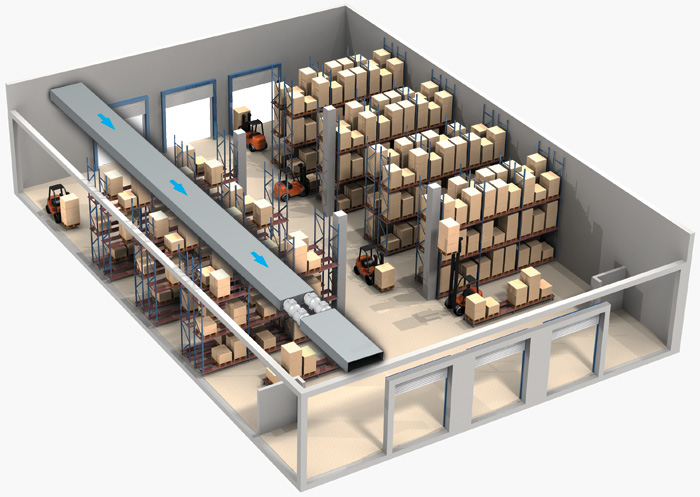

паралельна установка вентиляторів на складі для підвищення продуктивності
