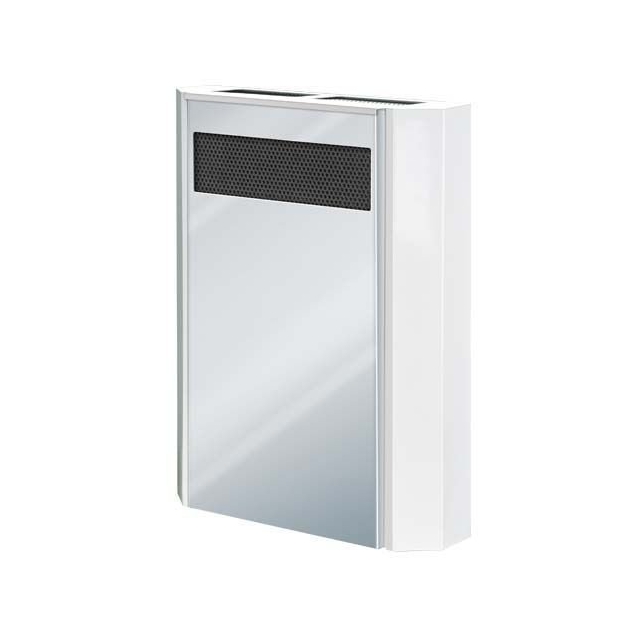

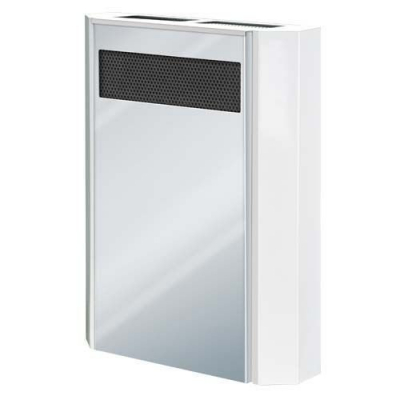

Припливно-витяжна установка Vents Мікра 60 А4

Кімнатна припливно-витяжна установка для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних та комерційних приміщеннях. Не потребує монтажу мережі повітроводів. Ідеально підходить для організації простої та ефективної вентиляції в приміщеннях, що реконструюються.

ОСОБЛИВОСТІ:

• Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат).
• Пластинчастий протитечійний пластиковий рекуператор з ефективністю рекуперації до 79%.
• ЄС вентилятори з низьким енергоспоживанням та безпечною напругою живлення 12 В.
• Інтегрована автоматика з трьома режимами роботи.
• Безшумна робота (22-29 дБA).
• Очищення повітря за допомогою двох вбудованих фільтрів G4.
• Простий монтаж.
• Підходить для безперервного режиму роботи.
• Імпульсний блок з широким діапазоном напруги живлення 100-240 В при 50-60 Гц.

Корпус:

• Корпус виконаний з металу зі спеціальним полімерним покриттям та декором із дзеркальної нержавіючої сталі.
• Тепло- та звукоізоляція установки виконана з шару пінофолу завтовшки 15 мм.
• Сучасний дизайн установки дозволяє гармонійно вписати її в будь-який інтер'єр приміщень.
• Легкознімна лицьова панель забезпечує простий доступ до обслуговування установки (наприклад, для очищення або заміни фільтрів).
• Подача зовнішнього повітря в установку та видалення відпрацьованого повітря з приміщення здійснюються через два канали діаметром 125 мм.

ФІЛЬТРАЦІЯ ПОВІТРЯ:

• Очищення припливного та витяжного повітря здійснюється за рахунок двох вбудованих фільтрів зі ступенем очищення G4.
• Фільтри забезпечують подачу свіжого повітря, очищеного від пилу, комах, і є захистом елементів установки від засмічення.

ПРИТОК І ВИТЯЖКА ПОВІТРЯ:

• Для припливу або витяжки повітря використовуються осьові ЄС вентилятори.
• Завдяки застосуванню ЄС технологій, кімнатна установка відрізняється низьким енергоспоживанням.
• Живлення вентиляторів здійснюється електрично безпечною напругою 12 В.
• Двигуни вентиляторів обладнані вбудованим тепловим захистом від перегріву та кульковими підшипниками для більшого терміну експлуатації.

ПРИНЦИП РОБОТИ:

• Прохолодне повітря, що надходить з вулиці, проходить через фільтр і рекуператор і, за допомогою припливного осьового вентилятора, подається в приміщення.
• Тепле забруднене повітря з приміщення проходить через фільтр і рекуператор і за допомогою витяжного осьового вентилятора через стіну викидається на вулицю.
• У рекуператорі відбувається обмін теплової енергії теплого забрудненого повітря, що надходить із кімнати, та чистого холодного повітря, що надходить із вулиці.
• Це веде до зменшення втрат теплової енергії та зниження витрат на обігрів приміщень у холодний період року.
• Потоки припливного та витяжного повітря не змішуються, завдяки чому виключається передача одним потоком іншому забруднень, запахів та мікробів.

БЛОК ЖИВЛЕННЯ:

• Живлення установки здійснюється через вбудований імпульсний блок з широким діапазоном напруги живлення 100-240 В при 50-60 Гц.
• Блок живлення оснащений вбудованим ланцюгом захисту від різних непередбачених ситуацій: короткого замикання, перенавантаження, стрибків напруги, переполюсування вихідних ланцюгів.
• Тому установка застосовується у різних країнах та стабільно працює в енергомережах із „розмитим“ стандартом якості електроенергії.

РЕКУПЕРАТОР:

• У кімнатній установці використовується високотехнологічний протиточний пластинчастий пластиковий рекуператор.
• Рекуператор дозволяє використовувати тепло повітря, що видаляється, для нагрівання припливного.
• Ефективність рекуперації сягає 79%.
• Застосування кімнатної припливно-витяжної установки МІКРА 60 з рекуперацією тепла разом з кондиціонуванням – це не лише найефективніший спосіб організувати необхідний мікроклімат у приміщенні, а й значна економія коштів: взимку рекуператор заощаджує тепло, а влітку – прохолоду.

ЗАХИСТ ВІД ЗАМЕРЗАННЯ:

• Припливно-витяжна установка комплектується вбудованою системою захисту від обмерзання.
• У процесі роботи рекуператора в холодну пору року відбувається передача тепла від теплого витяжного до холодного припливного повітря.
• При цьому в рекуператорі в процесі охолодження витяжного повітря може утворюватися конденсат, що відводиться надвір через витяжний канал.
• При температурі витяжного повітря на виході з рекуператора нижче за порогове значення конденсат може замерзати всередині рекуператора.
• Щоб уникнути процесу обмерзання рекуператора, застосовується електронна система захисту.
• Суть її у тому, що у датчику температури відбувається вимикання припливного вентилятора.
• Тепле витяжне повітря прогріває рекуператор до порогового значення температури, потім знову вмикається припливний вентилятор і установка продовжує роботу у звичайному режимі.

УПРАВЛІННЯ І РЕЖИМИ РОБОТИ:

• Установка комплектується сенсорним або 3-х позиційним перемикачем швидкостей.
• Система автоматики дозволяє працювати в 3-х режимах:

1. Припливно-витяжна вентиляція з мінімальною продуктивністю 30 м3/год та мінімальним рівнем шуму 22 дБ(А).
2. Припливно-витяжна вентиляція із середньою продуктивністю 45 м3/год та рівнем шуму 25 дБ(А).
3. Припливно-витяжна вентиляція з максимальною продуктивністю 60 м3/год та рівнем шуму 29 дБ(А).

3-х позиційний перемикач (Мікра 60 А3)

СЕНСОРНИЙ ПЕРЕМИКАЧ (МІКРА 60 А 4)

ПРИКЛАД ОРГАНІЗАЦІЇ СИСТЕМИ ВЕНТИЛЯЦІЇ НА БАЗІ МІКРА 60:

• У кожній кімнаті, яка потребує вентиляції, встановлюється припливно-витяжна установка МІКРА 60.
• Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 24 м2.
• Система вентиляції із застосуванням припливно-витяжної установки МІКРА 60 забезпечує безперервний повітрообмін у приміщенні, взимку зберігаючи тепло, а влітку – прохолоду.
• Для організації максимально енергоефективної вентиляції в будинку на базі установок МІКРА 60 рекомендується встановити інтелектуальні вентилятори ВЕНТС iFan у кухні та санвузлі, які здійснюють витяг повітря автоматично по спрацюванню датчиків руху та вологості.

• Припливно-витяжна установка МІКРА 60 монтується на фасадну стіну усередині приміщення з мінімальною товщиною стіни 100 мм.
• За допомогою паперового шаблону, що входить до комплекту постачання, а також до складу монтажних комплектів МК1 та МК2, на стіні розмічаються отвори для повітроводів.
• Після висвердлювання наскрізних отворів для повітроводів шаблон знову кріпиться до стіни за допомогою клейкої стрічки. В отвори вставляються пластикові повітропроводи (входять до складу монтажних комплектів МК1 та МК2).

• Шаблон центрує повітроводи в потрібному положенні, щоб осі патрубків установки та повітроводів надалі збіглися.
• З зовнішнього боку стіни монтується зовнішній бокс (входить до комплекту МК2 або купується окремо (НБ)), який захищає установку від попадання води та сторонніх предметів.
• Повітряники необхідно встановити з невеликим ухилом на вулицю, щоб забезпечити відведення конденсату у разі утворення під час роботи установки.

• Після того, як повітропроводи зафіксовані в потрібному положенні зовнішнім боксом та шаблоном, щілина між повітропроводами та стіною заповнюється монтажною піною (для цього у шаблоні передбачені спеціальні вирізи).
• Коли затвердіє піна, шаблон знімається, а надлишки повітроводів зрізаються до рівня поверхні стіни.
• Для монтажу корпусу установки необхідно відкрити декоративну панель та вийняти рекуператор.
• Корпус установки монтується патрубками у пластикові повітряні канали та фіксується до стіни за допомогою дюбелів та шурупів.

• Установка постачається з підключеним кабелем живлення та євровилкою.
• У разі потреби установка може бути підключена до спільної мережі живлення через клемні висновки.
• Для цього необхідно від'єднати кабель живлення від клемної коробки та підключити заздалегідь виведені дроти живлення.
• Після завершення монтажу корпусу та електричного підключення необхідно встановити рекуператор і лицьову панель.
