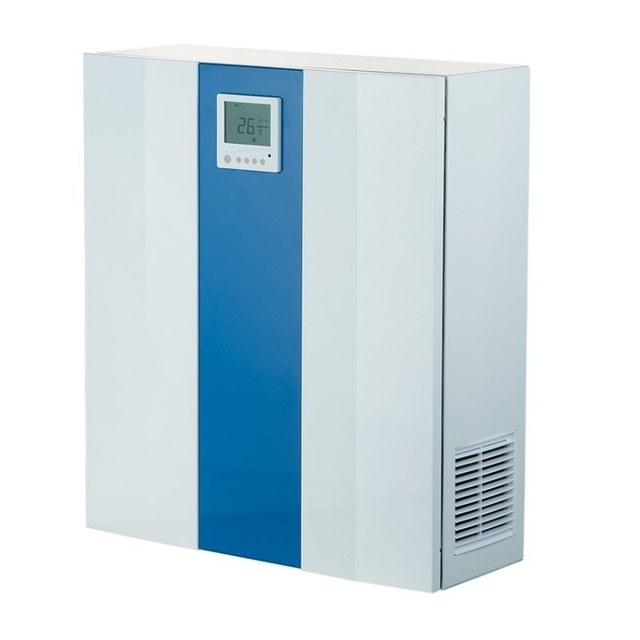

МІКРА 150 Е – кімнатна енергозберігаюча припливно-витяжна установка з функцією догріву повітря для оптимальної децентралізованої вентиляції соціальних та комерційних приміщень, квартир та приватних будинків. Ідеально підходить для організації простої та ефективної вентиляції в готових та реконструйованих приміщеннях і не вимагає монтажу мережі повітроводів.
ОСОБЛИВОСТІ:
- Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат).
- Позисторний нагрівач потужністю 350 Вт із захистом від перегріву.
- Полістирольний пластинчастий рекуператор протиточного типу з ефективністю рекуперації 82-92%.
- ЄС вентилятори із низьким енергоспоживанням (від 9 до 40 Вт).
- Інтегрована автоматика з трьома режимами роботи (від 60 до 150 м3/год).
- 5 режимів роботи за продуктивністю від 25 до 150 м3/год.
- Можливість роботи установки у безперервному режимі.
- Безшумна робота (30-38 дБA).
- Очищення повітря за допомогою двох вбудованих фільтрів G4.
- Простий монтаж.
- Компактні розміри.
Корпус :
Корпус виконаний з металу зі спеціальним полімерним покриттям та декором із дзеркальної нержавіючої сталі. Тепла звукоізоляція установки виконана з шару спіненого синтетичного каучуку товщиною 10 мм. Сучасний дизайн установки дозволяє гармонійно вписати її в будь-який інтер'єр приміщень. Лицьова панель легко відкривається для обслуговування установки (наприклад, для очищення або заміни фільтрів) і оснащена захисним датчиком відкриття (відкриття панелі при установці, що працює, призводить до її знеструмлення). Подача зовнішнього повітря в установку та видалення відпрацьованого повітря з приміщення здійснюються через два канали діаметром 125 мм.
ФІЛЬТРАЦІЯ ПОВІТРЯ: Очищення припливного та витяжного повітря здійснюється через два вбудовані фільтри зі ступенем очищення G4. Фільтри забезпечують подачу свіжого повітря, очищеного від пилу, комах і є захистом елементів установки від засмічення.
ПРИТОК І ВИТЯЖКА ПОВІТРЯ:
Для припливу та витяжки повітря застосовуються високоефективні ЄС двигуни із зовнішнім ротором та робочим колесом із вперед загнутими лопатками. Двигуни вентиляторів обладнані вбудованим тепловим захистом від перегріву та кульковими підшипниками для більшого терміну експлуатації. Завдяки застосуванню ЄС технологій кімнатна установка відрізняється низьким енергоспоживанням та надійною роботою.
ПІДДОН ДЛЯ ЗБОРУ КОНДЕНСАТУ :
Під час роботи теплообмінника можливе утворення конденсату, який збирається у спеціальному піддоні. При заповненні піддону конденсатом установка автоматично вимикається, про що сигналізує світловий індикатор на панелі керування. Для продовження роботи установки необхідно злити конденсат із піддону та повторно включити установку.
ПРИНЦИП РОБОТИ:
Холодне повітря, що надходить з вулиці, проходить через фільтр і рекуператор і подається в приміщення за допомогою припливного відцентрового вентилятора. Тепле забруднене повітря з приміщення проходить через фільтр та рекуператор і викидається через стіну надвір за допомогою витяжного відцентрового вентилятора. У річку ператорі відбувається обмін теплової енергії теплого забрудненого повітря, що надходить із кімнати, та чистого холодного повітря, що надходить із вулиці. Цей обмін веде до зменшення втрат теплової енергії та зниження витрат на обігрів приміщень у холодний період року. Потоки припливного та витяжного повітря не змішуються, завдяки чому виключається передача одним потоком іншому забруднень, запахів та мікробів.
РЕКУПЕРАТОР:
В установці використовується високотехнологічний пластинчатий рекуператор протиточного типу полістиролу з ефективністю рекуперації 82-92%. У зимовий час рекуператор використовує тепло повітря, що видаляється, для нагрівання припливного, тим самим знижуючи навантаження на систему опалення. Влітку, навпаки, охолоджує припливне повітря холоднішим витяжним. Таким чином, установка МІКРА 150 Е знижує навантаження на системи опалення та кондиціювання, чим значно заощаджує кошти.
ЗАХИСТ ВІД ОБМЕРЗАННЯ:
Припливно-витяжна установка МІКРА 150 Е комплектується вбудованою системою захисту від обмерзання. У процесі роботи рекуператора в холодну пору року відбувається передача тепла від теплого витяжного до холодного припливного повітря. При цьому в рекуператорі у процесі охолодження витяжного повітря може утворюватися конденсат, що збирається у спеціальному піддоні. За низьких температур зовнішнього повітря конденсат може замерзнути всередині рекуператора. Щоб уникнути цього процесу, застосовується електронна система захисту. При зниженні температури витяжного повітря за рекуператором нижче за порогове значення припливний вентилятор зупиняється. Тепле витяжне повітря прогріває рекуператор і температура витяжного повітря за рекуператором підвищується. Після цього припливний вентилятор знову вмикається, і установка продовжує роботу у звичайному режимі.
НАГРІВАЧ :
Для догріву повітря до комфортної температури в установці застосовується напівпровідниковий позисторний нагрівач, який підтримує задану температуру і має ряд переваг у порівнянні з традиційними трубчастими електронагрівачами: підтримання розрахункової температури, економічність, пожежна безпека (не перегрівається), екологічність, саморегулювання, висока електроміцність, висока потужність, низький рівень інфрачервоного випромінювання, простота та надійність експлуатації. ККД нагрівача підвищується зі збільшенням продуктивності повітряного потоку, що проходить через нього, і досягає 90-95%.
УПРАВЛІННЯ І РЕЖИМИ РОБОТИ:
Установка обладнана панеллю керування. У комплект постачання входить дистанційний пульт керування. Система автоматики підтримує 3 режими роботи:
- 1 швидкість - робота установки з продуктивністю 60 м3/год та можливістю догріву;
- 2 швидкість - робота установки з продуктивністю 105 м3/год та можливістю догріву;
- 3 швидкість - робота установки з продуктивністю 150 м3/год та можливістю догріву.
Також доступні такі функції:
- додатковий підігрів припливного повітря;
- таймер увімкнення максимальної швидкості на 20-60 хв;
- налаштування швидкості вентиляторів;
- налаштування тижневого розкладу роботи установки;
- індикація необхідності заміни фільтрів та аварій
Приклад організації системи вентиляції.

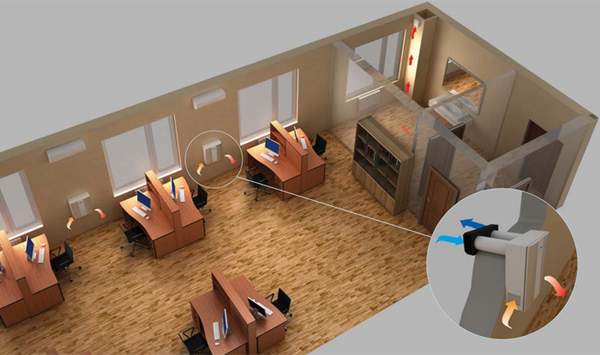

Вентиляція в офісі.
У кожній кімнаті офісу, де потрібна вентиляція, встановлюється припливно-витяжна установка Вентс Мікра 150 Е. Одна установка здатна забезпечити ефективну вентиляцію в приміщенні площею до 60 м2.
Припливно-витяжна установка Мікра монтується на фасадну стіну усередині приміщення. Товщина стіни може змінюватись від 100 мм і більше.

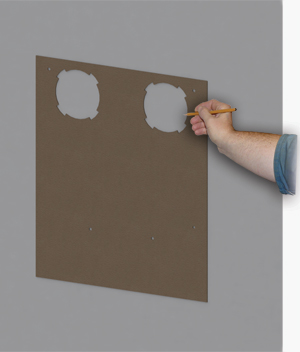

На початку, за допомогою картонного кондуктора, що входить до комплекту постачання, на стіні розмічаються отвори для повітроводів. Після висвердлювання отворів картонний кондуктор кріпиться до стіни за допомогою дюбелів та шурупів. В отвори вставляються пластикові димарі. Кондуктор фіксує повітроводи в потрібному положенні, щоб осі патрубків установки та повітроводів надалі збіглися.
З зовнішнього боку стіни монтується подвійний металевий ковпак, який захищає установку від попадання води та сторонніх предметів. Нижній витяжний повітропровід необхідно встановити з ухилом на вулицю, щоб забезпечити відведення конденсату у разі утворення.
Після того, як повітропроводи зафіксовані в потрібному положенні ковпаком та кондуктором, щілина між повітропроводами та стіною заповнюється монтажною піною (для цього в кондукторі передбачені спеціальні вирізи). Коли затвердіє піна, кондуктор знімається, а надлишки повітроводів зрізаються до рівня поверхні стіни.

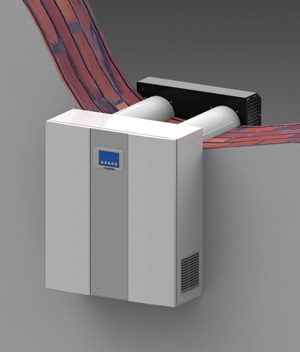

Кріплення корпусу установки проводиться попередньо знявши декоративну панель і вийнявши рекуператор. Корпус установки монтується патрубками у пластикові повітряні канали та фіксується до стіни за допомогою дюбелів та шурупів. Установка постачається з підключеним кабелем живлення та євровилкою. У разі потреби установка може бути підключена до спільної мережі живлення через клемні висновки. Для цього необхідно від'єднати кабель живлення від клемної коробки та підключити заздалегідь виведені дроти живлення. Після завершення монтажу корпусу та електричного підключення необхідно встановити рекуператор і лицьову панель.
