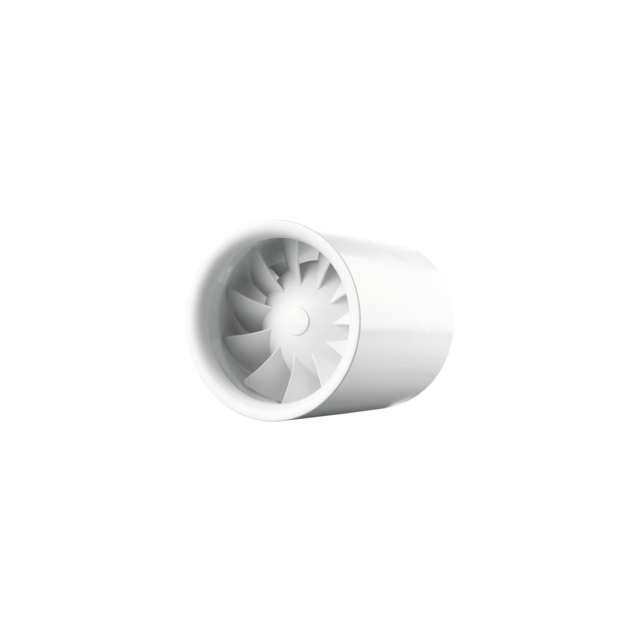

Vents 150 Квайтлайн Екстра – безшумні осьові канальні вентилятори для витяжної або припливної вентиляції
Застосування.
- Інноваційні вентилятори для витяжної або припливної вентиляції у стильному дизайні з новим рівнем комфорту.
- Постійна або періодична вентиляція сан-вузлів, душових, кухонь та інших побутових приміщень.
- Максимальна повітропродуктивність, поєд-нана з низьким рівнем шуму, гарантує ідеаль-ний мікроклімат.
- Витяжна або припливна вентиляція залежно від варіанта встановлення вентилятора у системі.
- Для використання з системою пластикових (гнучких) каналів.
- Переміщення малих та середніх об’ємів повітря на невеликі відстані при невисокому опорі у вентиляційній системі.
- Для монтажу з повітропроводами Ø 100, 125 і 150 мм.
Конструкція
- Корпус і крильчатка виконані з високоякісного та міцного пластику.
- Вихідний патрубок вентилятора обладнаний спеціальними вирівнювачами потоку повітря, які знижують турбулентність, збільшують повітряний тиск та сприяють зниженню рівня шуму.
- Конструкція крильчатки дозволяє підвищити ефективність вентилятора і забезпечити низький рівень шуму.
- Ступінь захисту IP X4.
Двигун
- Надійний мотор на шарикопідшипниках з мінімальним енергоспоживанням від 4,5 Вт.
- Моделі серії ВЕНТС Квайтлайн обладнані од-нофазним мотором у одно- та двошвидкісно-му виконанні (серія Квайтлайн Дуо та Квайтлайн Екстра).
- Мотор обладнаний захистом від перегріву для запобігання перевантаженню.
- Мотор встановлений на резинових віброга-сильних вставках, які поглинають вібрації мото-ра та забезпечують безшумну роботу вентиля-тора (крім ВЕНТС Квайтлайн 150 Б).
Режими роботи з таймером
Вибір режимів роботи вентиляторів моделей 100, 125, 150 і ВЕНТС Квайтлайн 150 Екстра для модифікацій Т здійснюється встановленням DIP-перемикача у необхідне положення.
Режим 1
- За умовчанням вентилятор вимкнений. Під час спрацьовування вимикача вентилятор по-чинає працювати на першій швидкості.
Режим 2
- За умовчанням вентилятор вимкнений. Під час спрацьовування вимикача вентилятор по-чинає працювати на другій швидкості.
Режим 3 (двошвидкісний режим)
- За умовчанням вентилятор працює на пер-шій швидкості. Під час спрацьовування вими-кача вентилятор перемикається на другу швид-кість.
Режим 4 (автоматичний інтервальний режим)
- За умовчанням вентилятор працює на пер-шій швидкості. Вентилятор перемикається на другу швидкість через встановлений проміжок часу (налаштовується від 1 до 15 годин) і пра-цює до 30 хвилин з максимальною продуктив-ністю. Після цього вентилятор повертається до звичайного режиму роботи на першій швидко-сті.
Керування
Ручне керування: Автоматичне керування:
- Керування вентилятором здійснюється за допомогою кімнатного вимикача освітлення. Вимикач не входить до комплекту поставки.
- Регулювання швидкості може здійснюва-тися за допомогою тиристорного регулято-ра швидкості РС--1--300 або РС--1--400 (для моде-лей, не обладнаних таймером). Регулювання швидкості моделей вентиляторів ВЕНТС Квайт-лайн 100 Дуо, ВЕНТС Квайтлайн 125 Дуо, ВЕНТС Квайтлайн 150 Дуо, ВЕНТС Квайтлайн 150 Екс-тра також може здійснюватися за допомогою перемикача швидкості П2--1--300 (див. розділ «Електричні аксесуари»).
- За допомогою електронного блока керу-вання БУ-1-60 (див. розділ «Електричні аксесу-ари»). Блок керування постачається окремо.
- За допомогою таймера Т (вбудований тай-мер затримки вимкнення забезпечує роботу вентилятора від 2 до 30 хвилин після вимкнен-ня вентилятора).
Монтаж.
- Вентилятор встановлюється в канал відпо-відного перерізу. У разі монтажу із гнучкими по-вітропроводами кріпиться за допомогою хо-мутів.
- Монтажний кронштейн забезпечує вста-новлення вентилятора на горизонтальну або вертикальну плоску поверхню (моделі Квайтлайн-к).
- Послідовний монтаж двох вентиляторів збільшує робочий тиск.
- Підключення вентилятора із мотором низь-кої напруги 12 В до електромережі 220 В / 50 Гц здійснюється за допомогою знижувального трансформатора ТРФ 220/12-25 (замовляється окремо).
Приклад монтажу
