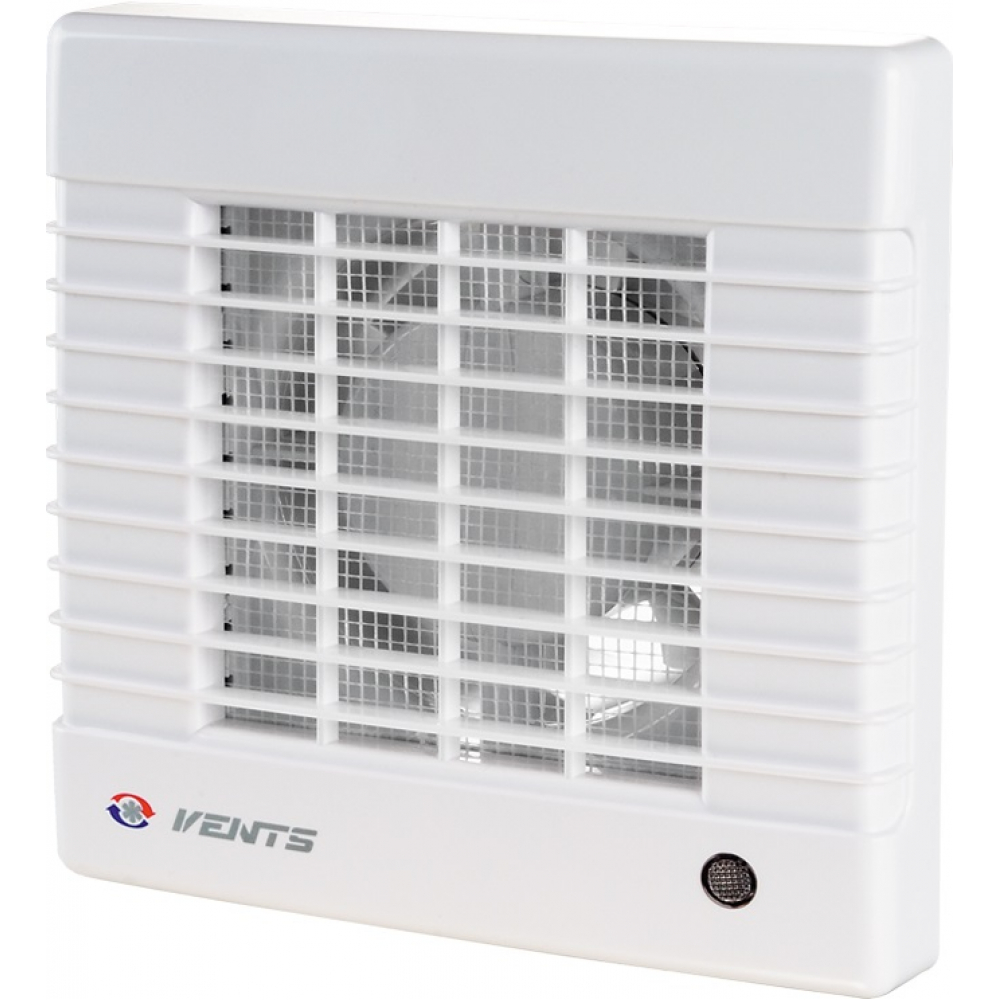

Витяжний вентилятор Vents 150 М1ТН (0000218313)

ЗАСТОСУВАННЯ

• Постійна або періодична вентиляція санвузлів, душових, кухонь та інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітроводом.

• Переміщення малої та середньої величини потоку повітря у невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітроводом Ø 100, 125 та 150 мм.

КОНСТРУКЦІЯ

• Сучасний дизайн та естетичний зовнішній вигляд.
• Корпус та крильчатка виконані з високоякісного та міцного АБС-пластику, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора та збільшити термін служби двигуна.

• Захисна сітка від комах.
• Клас захисту – IP34.

ДВИГУН

• Надійний двигун із низьким енергоспоживанням.
• Призначений для безперервної роботи та не потребує обслуговування.

• Обладнаний захистом від перегріву.

УПРАВЛІННЯ

Ручне:

• за допомогою кімнатного вимикача освітлення. Вимикач не входить до комплекту постачання;
• за допомогою вбудованого шнуркового вимикача " B ". При стельовому монтажі вентилятора опція не використовується;
• регулювання швидкості може здійснюватися за допомогою тиристорного регулювальника (див. «Електричні аксесуари»). Вентилятори можуть підключатися відразу по кілька одиниць одного регулювального пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т , ТН , ТР , ВТ , ВТН .

Автоматичне:

• за допомогою електронного блоку управління БУ-1-60 . Блок керування поставляється окремо;
• за допомогою таймера Т (вбудований регульований таймер затримки вимикання дозволяє вентилятору працювати в проміжку часу від 2 до 30 хвилин після його зупинки вимикачем);
• за допомогою датчика вологості та таймера ТН (якщо вологість у приміщенні перевищить встановлене на датчику значення 60-90%, вентилятор автоматично включиться і продовжить роботу доти, поки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері, та ) .
• за допомогою датчика руху та таймера « ТР » (якщо датчик виявить рух у зоні своєї дії, вентилятор автоматично включиться і продовжить роботу по таймеру від 2 до 30 хвилин. Дальність виявлення – до 4 метрів, кут виявлення – макс. 100 °).

МОНТАЖНІ ОСОБЛИВОСТІ

• Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• При віддаленому розташуванні вентиляційної шахти можливе використання гнучких повітроводів. Під'єднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.

• Кріпиться до стіни за допомогою шурупів.
• Для підключення вентилятора з двигуном з низькою напругою 12 В до мережі 220 В/50 Гц необхідно додатково придбати понижувальний трансформатор (наприклад, серії ТРФ 220/12-25 ).

ПРИКЛАД МОНТАЖУ
