Витяжний вентилятор Vents 150 Д (0000218087)

ЗАСТОСУВАННЯ

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь та інших побутових приміщень.
• Для встановлення у вентиляційні шахти або з'єднання з повітропроводами.

• Переміщення малої та середньої величини потоку повітря у невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 100, 125 та 150 мм.

КОНСТРУКЦІЯ

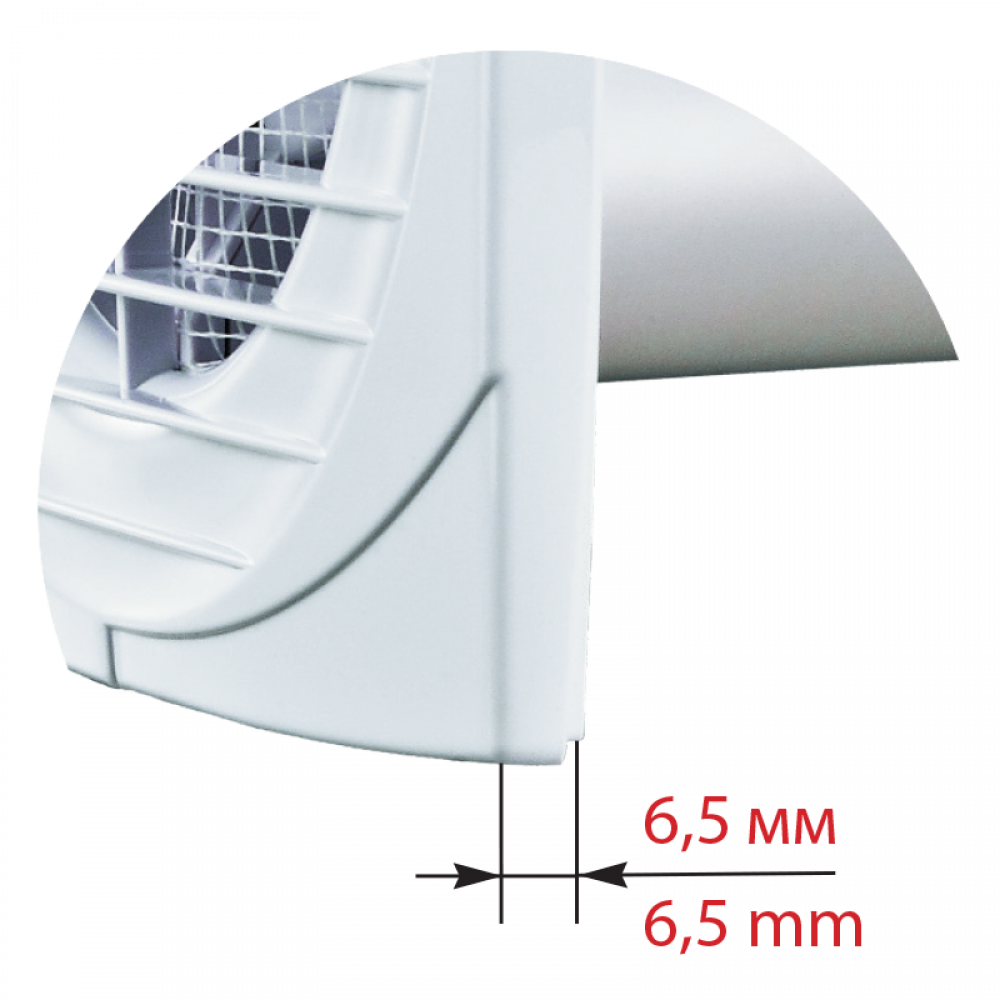

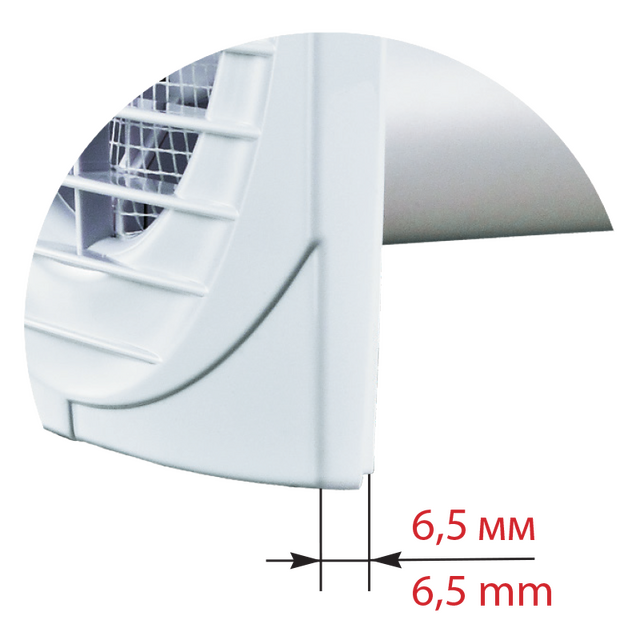

• Понад тонка лицьова панель – 6,5 мм.
• Сучасний дизайн та естетичний зовнішній вигляд.
• Корпус та крильчатка виконані з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.

• Конструкція крильчатки дозволяє підвищити ефективність вентилятора та термін служби двигуна.
• Захисна мережа від комах.
• Ступінь захисту ІР 34.

ДВИГУН

• Надійний двигун із низьким енергоспоживанням.
• Призначений для безперервної роботи та не потребує обслуговування.

• Обладнаний захистом від перегріву.

УПРАВЛІННЯ

Ручне:

• Вентилятор керується за допомогою вимикача освітлення. Вимикач не входить.
• Вентилятор керується за допомогою вбудованого шнуркового вимикача „B“ . При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може виконуватися за допомогою тиристорного регулятора (див. Електричне приладдя). Вентилятори можуть підключатися відразу по кілька одиниць до одного регулюючого пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т , ТН , ТР , ВТ , ВТН .

Автоматичне:

• З допомогою електронного блоку управління СУ-1-60 (див. Електричне приладдя). Блок керування поставляється окремо.
• За допомогою таймера „Т“ (вбудований регульований таймер затримки вимикання дозволяє вентилятору працювати протягом 2 до 30 хв. після зупинки його вимикачем).
• За допомогою датчика вологості та таймера „ТН“ (якщо вологість у приміщенні перевищить встановлену на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу доти, доки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері та вимикається).

ОСОБЛИВОСТІ МОНТАЖУ

• Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
• При віддаленому розміщенні вентиляційної шахти можливо використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.

• Кріпиться до стінки за допомогою шурупів.
• Може використовуватись для стельового монтажу.
• Для підключення вентилятора з двигуном низької напруги 12В до мережі 220 В/50 Гц необхідно додатково придбати понижувальний трансформатор (наприклад, серії ТРФ 220/12-25 ).
