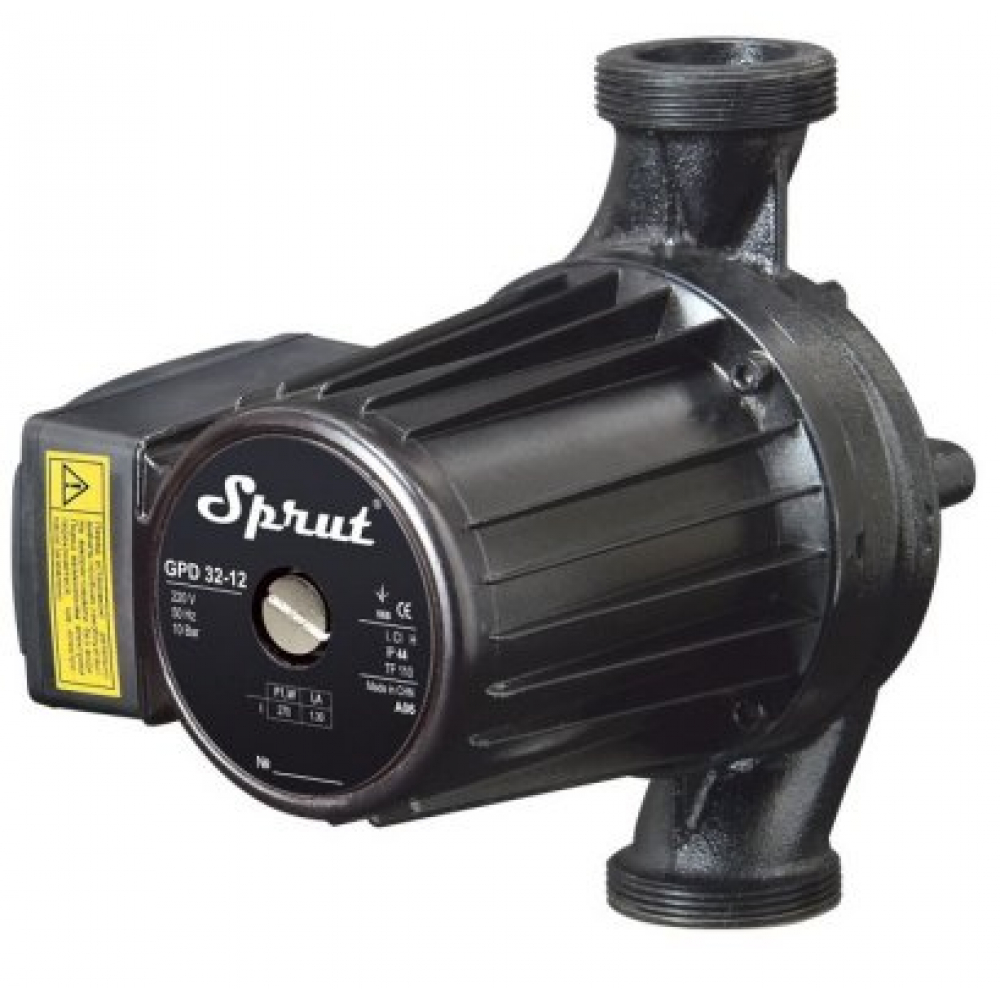

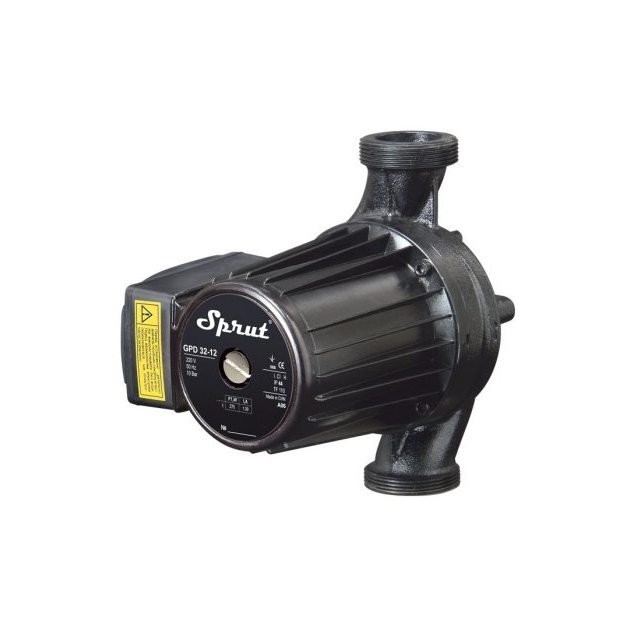

Sprut GPD 32-14-220 насос циркуляційний
Область застосування
Електронасоси циркуляційні серії GPD 32-14 призначені для перекачування робочих рідин в одно- та двотрубних системах опалення відкритого та закритого типу, у тому числі, що використовують енергію сонця; теплових насосів; системах кондиціонування повітря при стабільному або слабкому витраті робочої рідини.
Обмеження
- робоча рідина: чисті нев'язкі, неагресивні рідини, що не містять твердих частинок або волокон, подібні до води за щільністю та хімічною активністю
- загальна жорсткість рідини, не більше 700 мкг-екв/кг
- вміст сполук заліза, трохи більше 500 мкг/кг
- вміст розчиненого кисню, трохи більше 50 мкг/кг
- вміст нафтопродуктів, трохи більше 1 мг/кг
- значення рН 7,0-9,5
- максимальний вміст гліколю: 50%
- максимальний робочий тиск: 1 МПа (10 бар)
- граничні нижнє і верхнє значення температури рідини, що перекачується від -10°С до +110°С
- максимальна температура довкілля: +40°С
- щоб уникнути кавітаційного шуму, тиск на всмоктуванні повинен бути не менше 1,5 м водяного стовпа при температурі +90°С
Коротка технічна характеристика
- Максимальний тиск до 14 м
- Максимальна об'ємна подача до 13.0 м³/год (3.61 л/с)
- Кількість робочих швидкостей – одна
- Монтажна довжина 220 мм

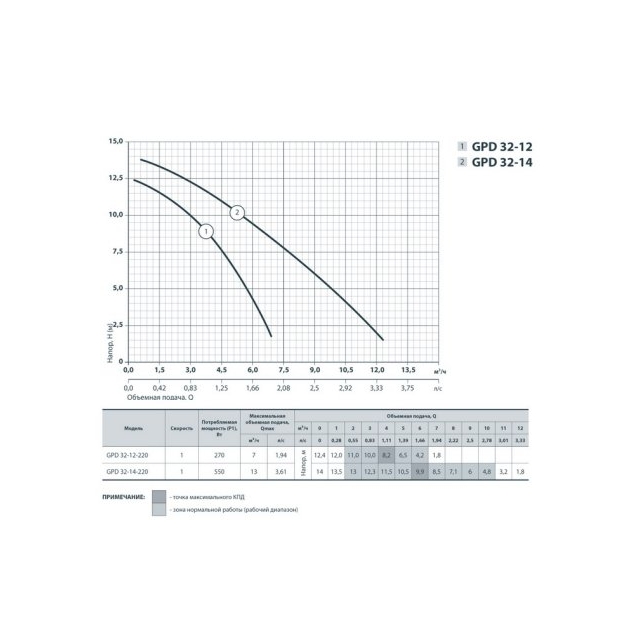

Робочі характеристики
Характеристики наведені для води без газу з щільністю 1,0 кг/дм³, кінематичною в'язкістю 1 мм²/с, температурою рідини, що перекачується 20°С, при висоті всмоктування 0 м
Конструктивні характеристики
Конструктивні особливості
- Моноблочні горизонтальні з одним робочим колесом
- Корпус насосної камери із чавуну
- Колесо робоче-відцентрове, закритого типу, виконане з термостійкого полімеру
- Ведучий вал із металокераміки
- Підшипники радіального типу із металокераміки
- Гільза ротора захисна із нержавіючої сталі AISI304
- Відбивач із нержавіючої сталі AISI304
- Корпус двигуна з алюмінію
- Гайки сполучні в комплекті
Двигун
- Асинхронний двополюсний із короткозамкненим «мокрим» ротором
- Охолодження двигуна рідиною, що перекачується.
- Ступінь захисту IP 44
- Клас ізоляції H
- Однофазне виконання із встановленим у коробку виводів конденсатором
- Максимальна частота обертання: 2850 об/хв
- Напруга живлення: 220 В, 50 Гц
- Режим роботи: тривалий
Правильне розташування змонтованого насосу

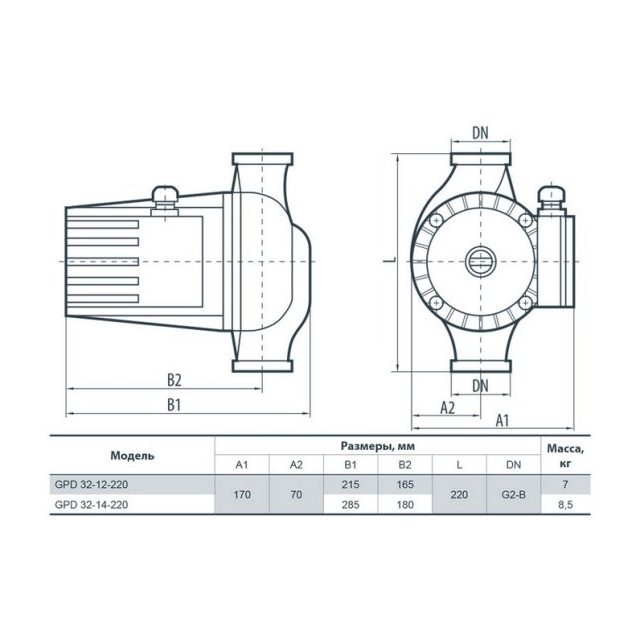

Габаритні розміри
