Як вибрати інвертор: потужність, синусоїда, типи

Питання «як вибрати інвертор» стало по-справжньому масовим після перших тривалих блекаутів. Люди хочуть, щоб під час відключення продовжував працювати газовий котел, не розморожувався холодильник, не зупинялась свердловина, а ноутбук і роутер тримали зв’язок. Інвертор – це серце будь-якої системи резервного живлення, і саме від нього залежить, чи запуститься ваша техніка взагалі та чи не вийде вона з ладу через «брудну» напругу.

У цьому гайді ми як інженери розберемо все по поличках: що таке інвертор, чим чистий синус відрізняється від модифікованого, як правильно розрахувати потужність з урахуванням пускових струмів, яку напругу системи вибрати (12, 24 чи 48 В) і на що дивитись у характеристиках. Наприкінці – таблиці, підбір під конкретні задачі, типові помилки та FAQ.

Що таке інвертор і навіщо він вдома

Інвертор (перетворювач напруги) – це пристрій, який перетворює постійний струм (DC) від акумулятора чи сонячних панелей у змінний струм (AC) 220 В, 50 Гц – такий самий, як у звичайній розетці. Простими словами: акумулятор віддає 12, 24 або 48 вольт постійної напруги, а інвертор «піднімає» її до побутових 220 В і робить синусоїдальною, щоб живити звичайну техніку.

Основні сценарії використання інвертора вдома:

• Резерв на блекаути – зв’язка «акумулятор + інвертор» тримає котел, холодильник, освітлення та роутер під час відключень.
• Автономне живлення – дача, майстерня чи будинок без стабільної мережі, де електрику треба генерувати самому.
• Сонячна енергетика – інвертор перетворює енергію панелей і акумуляторів у придатну для дому напругу.
• Мобільні задачі – живлення техніки в авто, від бортової мережі 12 В.

Головна теза, яку варто засвоїти одразу: інвертор сам по собі не запасає енергію. Він лише перетворює її. Запас енергії дає акумулятор (АКБ), а тривалість автономної роботи залежить від його ємності. Тому інвертор завжди підбирають у парі з батареєю потрібного об’єму.

Ще один важливий нюанс – швидкість перемикання. У режимі резервного живлення інвертор має відреагувати на зникнення напруги в мережі за частки секунди, інакше комп’ютер перезавантажиться, а котел скине налаштування. Тому для чутливої техніки крім чистого синуса важливий і короткий час переходу на батарею. Далі ми послідовно розберемо всі критерії, щоб ви змогли самостійно відповісти на питання, як вибрати інвертор під свій набір приладів.

Типи інверторів: за формою сигналу та призначенням

Інвертори класифікують за двома незалежними ознаками: формою вихідного сигналу (модифікований чи чистий синус) і призначенням (автономний, мережевий, гібридний). Розберемо обидві – вони визначають, яку техніку пристрій живитиме і як він поводитиметься в системі.

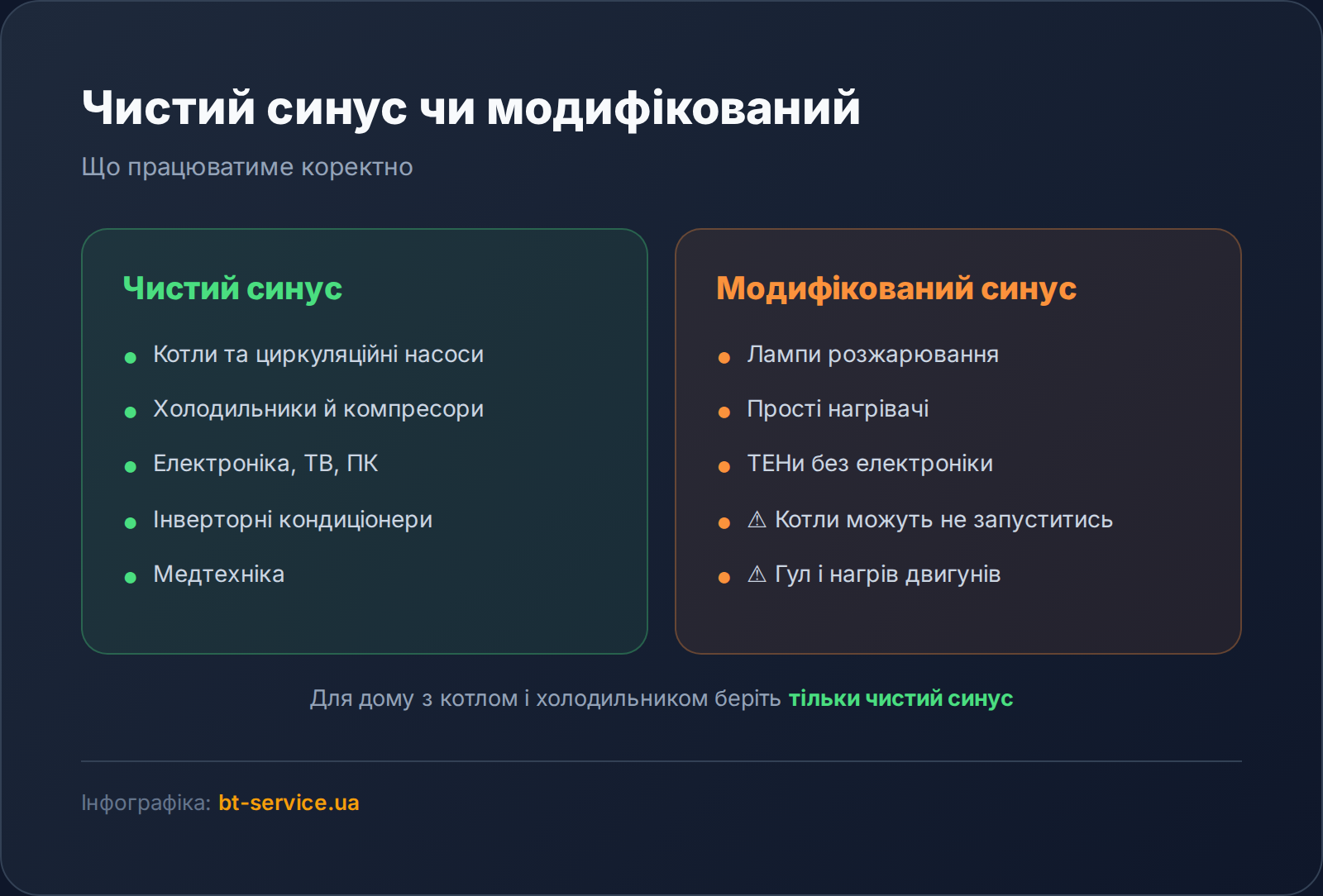

Форма сигналу: чистий синус vs модифікований

Це найважливіший критерій, з якого варто починати вибір. Форма вихідного сигналу визначає, яку саме техніку інвертор здатен живити без ризику.

Модифікований (ступінчастий) синус

Такий інвертор видає не плавну синусоїду, а ступінчасту апроксимацію – послідовність прямокутних «сходинок», які лише грубо повторюють форму синуса. Це дешевше рішення. Модифікований синус прийнятний для найпростіших навантажень з активним опором: ламп розжарювання, нагрівачів, паяльників, найпростіших зарядних пристроїв.

Проблеми починаються, щойно ви підключаєте техніку з електродвигунами, компресорами чи чутливою електронікою. Ступінчастий сигнал спричиняє:

• перегрів і гудіння двигунів (насоси, холодильники, кондиціонери);
• збої та зависання плат керування котлів;
• шум і перешкоди в аудіо- та відеотехніці;
• скорочення ресурсу блоків живлення й компресорів.

Чистий синус

Інвертор з чистим синусом видає плавну синусоїду, ідентичну напрузі з міської мережі (навіть кращої якості). Саме такий сигнал потрібен для переважної більшості сучасної побутової техніки. Чистий синус обов’язковий для:

• газових та електрокотлів – їхня автоматика і циркуляційний насос критично чутливі до форми напруги;
• холодильників і морозильних камер – компресор на модифікованому синусі перегрівається;
• свердловинних і циркуляційних насосів – двигуни вимагають чистої синусоїди;
• кондиціонерів та інверторної кліматичної техніки;
• комп’ютерів, ноутбуків, ТВ, медичної техніки – чутлива електроніка.

Практичний висновок: якщо ви обираєте інвертор для дому – беріть чистий синус. Різниця в ціні окупається безпекою техніки і відсутністю ризиків. У каталозі БТ-Сервіс представлені саме інвертори з чистим синусом від брендів Must, Mexxsun, Ritar, TommaTech, Orbus, Demuda. Наприклад, серії Must PV18 і Mexxsun MXSPSW – це компактні чисто-синусні моделі 12 В на 1–3 кВт, а Ritar RSX/RSC покривають діапазон 2,5–5 кВт для потужніших систем.

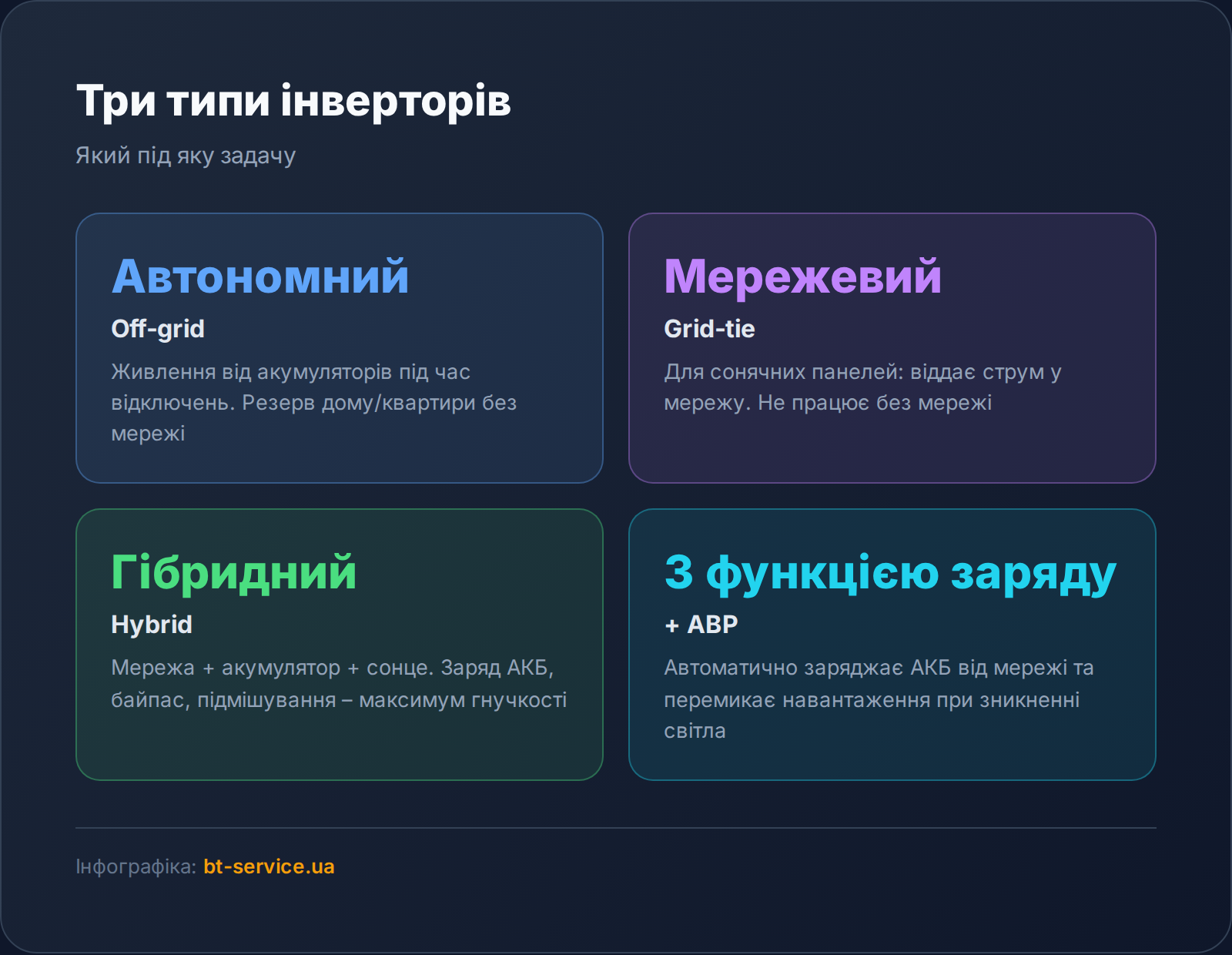

Призначення: off-grid, grid-tie, гібрид

Друга важлива класифікація – за принципом роботи в системі. Тут вибір залежить від того, чи є у вас сонячні панелі та чи хочете ви віддавати надлишок у мережу.

• Автономний (off-grid) – працює від акумуляторів незалежно від зовнішньої мережі. Класичне рішення для резервного живлення на блекаути та для об’єктів без електрики. Це найпоширеніший тип для дому.
• Мережевий (grid-tie) – синхронізується з міською мережею і віддає в неї надлишок сонячної генерації (наприклад, за «зеленим тарифом»). Без акумуляторів такий інвертор під час блекауту вимикається – резерву він не дає.
• Гібридний – поєднує обидва підходи: працює з панелями, заряджає акумулятори, живить дім і за потреби підмішує мережеву напругу. Оптимальний варіант, якщо потрібні і резерв, і сонячна генерація в одному пристрої.

У каталозі БТ-Сервіс є як прості автономні моделі, так і гібридні інвертори з функцією підмішування та заряду АКБ – під різні бюджети й задачі.

Як розрахувати потужність інвертора: пускові струми і запас

Це ключовий етап, на якому найчастіше помиляються. Недостатня потужність призводить до того, що інвертор іде в захист і вимикається, а завищена – до зайвих витрат і більшого власного споживання. Розберемо, як вибрати інвертор за потужністю правильно.

Крок 1. Порахуйте сумарну потужність приладів

Складіть номінальні потужності (у ватах) усіх приладів, які працюватимуть одночасно. Номінал зазвичай вказаний на шильдику або в паспорті техніки. Наприклад: холодильник 150 Вт + котел з насосом 130 Вт + освітлення 60 Вт + роутер і ноутбук 90 Вт = 430 Вт постійного навантаження.

Крок 2. Додайте пускові струми

Це найважливіший момент. Прилади з електродвигунами і компресорами (холодильник, кондиціонер, насос, пральна машина) у момент запуску споживають у 3–7 разів більше номінальної потужності. Це триває частки секунди, але інвертор має витримати цей пік, інакше він піде в захист.

Приклад: холодильник з номіналом 150 Вт у момент старту компресора може вимагати 600–900 Вт. Тому інвертор підбирають не за сумою номіналів, а за сумою з урахуванням найбільшого пускового струму серед приладів.

Крок 3. Додайте запас 20–30%

Постійна робота інвертора на межі потужності – це перегрів і скорочення ресурсу. Закладіть запас щонайменше 20–30% понад розрахункове навантаження. Це продовжить термін служби пристрою і дасть можливість додати техніку в майбутньому.

Формула розрахунку: Потужність інвертора = (сума номіналів приладів + найбільший пусковий пік) × 1,25. Багато виробників вказують дві цифри: номінальну (тривалу) і пікову потужність. Пікова має перекривати ваші пускові струми.

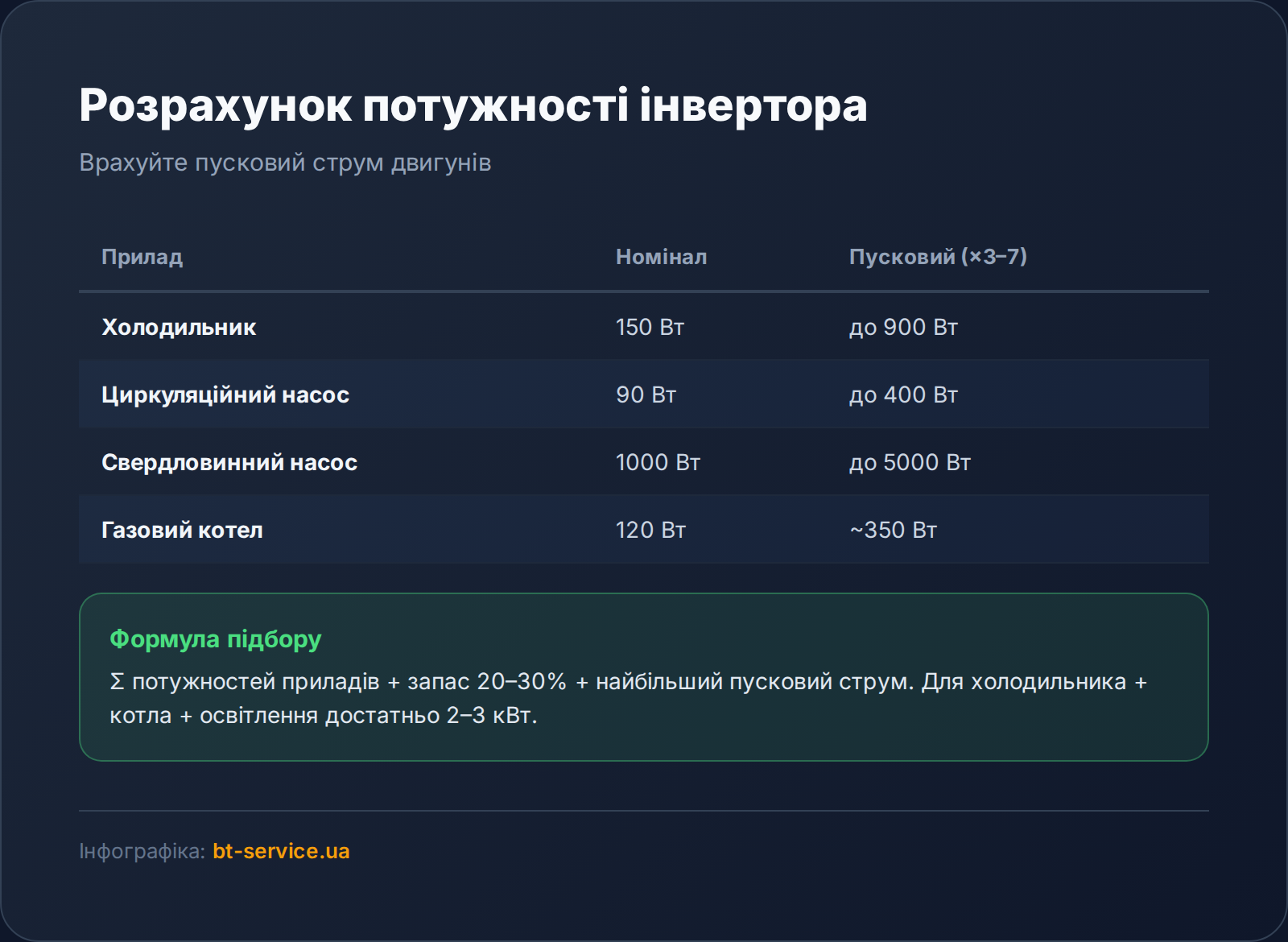

Таблиця типової потужності приладів

Орієнтовно: для мінімального набору «котел + холодильник + світло + інтернет» достатньо моделі на інвертор 2 кВт. Якщо додаються насос, пральна машина чи інша потужна техніка – варто дивитись у бік інвертора 3 кВт і вище.

Напруга системи: 12 В, 24 В чи 48 В

Напруга акумуляторної батареї, з якою працює інвертор, – ще один параметр, який впливає на ефективність і масштабованість системи. Діє просте фізичне правило (P = U · I): чим вища напруга, тим менший струм за тієї ж потужності, а отже менші втрати в проводах і менший нагрів.

Практична логіка: для одного акумулятора і невеликого навантаження – 12 В. Для повноцінного будинкового резерву – 24 або 48 В, бо на високому струмі 12-вольтова система вимагає товстих дорогих кабелів і сильніше гріється. Багато моделей у каталозі БТ-Сервіс доступні у виконанні 12 і 24 В у діапазоні потужностей приблизно 800–5000 Вт.

Проілюструємо фізику на прикладі. Щоб зняти 2000 Вт із системи 12 В, потрібен струм близько 167 А (I = P / U = 2000 / 12), а з системи 24 В – лише 83 А. Удвічі менший струм означає вдвічі менші втрати на нагрів проводів і можливість використати тонший кабель. Саме тому виробники не роблять потужних інверторів на 12 В: це технічно невигідно. Якщо ви плануєте систему на перспективу з можливістю нарощувати потужність – краще одразу закладати 24 або 48 В.

Ключові характеристики: ККД, захисти, заряд АКБ

Коли з типом і потужністю визначились, звертайте увагу на технічні деталі, які відрізняють якісний інвертор від посереднього.

• ККД (85–95%) – коефіцієнт корисної дії. Що вищий, то менше енергії втрачається на нагрів. Хороші інвертори з чистим синусом мають ККД 90–95%.
• Власне споживання (струм холостого ходу) – скільки інвертор «з’їдає» сам, навіть без навантаження. Важливо для тривалого резерву: чим менше, тим довше протримається батарея.
• Захисти – обов’язковий набір: від перевантаження, короткого замикання (КЗ), перегріву, глибокого розряду АКБ, перенапруги та надто низької/високої вхідної напруги. Це те, що рятує і техніку, і сам інвертор.
• Функція заряду АКБ і байпас/АВР – за наявності мережі інвертор заряджає акумулятор і пропускає напругу до приладів напряму (байпас), а при зникненні світла автоматично й майже миттєво перемикається на батарею.
• Сумісність з типом АКБ – переконайтесь, що інвертор коректно працює з вашим типом батарей: AGM, GEL або LiFePO4. Літієві акумулятори вимагають правильного профілю заряду, тому підтримка LiFePO4 сьогодні дуже бажана.

Як вибрати інвертор під конкретні задачі

Розглянемо типові сценарії – це найпростіший спосіб зрозуміти, який інвертор краще для дому саме у вашому випадку. Універсальної відповіді немає: те, як вибрати інвертор, завжди залежить від переліку приладів, їхніх пускових струмів і бажаної тривалості автономної роботи.

• Холодильник – тільки чистий синус, з піковою потужністю, що перекриває пусковий струм компресора (мінімум 800–1000 Вт піку). Модель на 1–1,5 кВт номіналу закриє задачу.
• Газовий або електрокотел – критично важливий чистий синус через чутливу автоматику і циркуляційний насос. Навіть маломіцний котел не варто живити модифікованим синусом. Для котла + кількох дрібних споживачів достатньо 1–2 кВт.
• Свердловинний насос – найважчий випадок через високі пускові струми. Потрібен запас потужності 3–7× від номіналу насоса, чистий синус і, як правило, система 24–48 В. Тут доречні моделі на 3–5 кВт, наприклад серій Ritar, TommaTech або Orbus ORMS2500. Якщо насос запускається важко, краще взяти інвертор з подвійним запасом за піковою потужністю – це гарантує впевнений старт двигуна навіть при просіданні напруги на акумуляторі.
• Квартира на блекаут – зазвичай вистачає інвертора 1,5–2 кВт з чистим синусом для холодильника, роутера, освітлення й зарядки гаджетів.
• Комплект резервного живлення «під ключ» – інвертор + акумулятор потрібної ємності + автоматичне перемикання. Для будинку з опаленням оптимально гібридний або автономний інвертор на 3 кВт і вище з підтримкою LiFePO4.

Типові помилки під час вибору інвертора

Ось перелік найпоширеніших прорахунків, які призводять до розчарувань і зайвих витрат:

1. Ігнорування пускових струмів. Розрахунок лише за номіналами – головна причина того, що інвертор не запускає холодильник чи насос.
2. Економія на синусоїді. Модифікований синус для котла чи компресорної техніки – це ризик виходу техніки з ладу.
3. Робота на межі потужності. Без запасу 20–30% пристрій перегрівається і швидше зношується.
4. Невідповідність напруги системи. Спроба зняти велику потужність з 12 В – це втрати, нагрів і потреба в дорогих товстих кабелях.
5. Забувають про акумулятор. Потужний інвертор без ємної батареї відпрацює лічені хвилини – тривалість автономки задає саме АКБ.
6. Несумісність з типом АКБ. Літієва батарея без коректного профілю заряду недоотримує ресурс або не заряджається повноцінно.

Висновок і консультація

Правильний вибір інвертора зводиться до чотирьох рішень: тип за формою сигналу (для дому – чистий синус), тип за призначенням (автономний чи гібридний), потужність з урахуванням пускових струмів і запасу, а також напруга системи під ваш масштаб. Не забувайте, що інвертор працює в парі з акумулятором, і саме батарея визначає, скільки годин ви протримаєтесь на резерві.

БТ-Сервіс – це інтернет-магазин кліматики та резервного живлення з понад 30 000 позицій. У каталозі представлені інвертори з чистим синусом і гібридні моделі брендів Must, Mexxsun, Ritar, TommaTech, Orbus та Demuda – у діапазоні потужностей приблизно 800–5000 Вт, у виконанні 12 і 24 В. Наші сертифіковані інженери допоможуть підібрати інвертор і акумулятори саме під ваші прилади, а підключення «під ключ» доступне в Києві та області. Щоб не помилитися з розрахунком потужності – зателефонуйте за номером +380 (67) 551-57-87 або залиште заявку на сайті, і ми підберемо оптимальне рішення для вашого будинку чи квартири.
