Комплект резервного та сонячного живлення Deye 6 kW + 5,12 kWh + 5,52 kWp
Deye SUN-6K-SG05LP1-EU + АКБ Deye SE-F5-C + 12× Horay Solar HS460TC-MHC-D 460W + кріплення + комплект DC-захисту
Комплект резервного живлення Deye 6 kW з акумулятором 5,12 kWh та 12 сонячними панелями Horay Solar загальною потужністю 5,52 кВт — комплексне рішення для резервного, автономного та гібридного електроживлення приватного будинку, дачі, офісу, магазину або невеликого комерційного об'єкта.
На відміну від базового комплекту «інвертор + АКБ», цей набір уже включає сонячне поле потужністю 5520 Вт, елементи кріплення панелей та комплект захисту DC-частини сонячної електростанції. Це дозволяє створити повноцінну систему, яка може використовувати електромережу, акумулятор і сонячну енергію.

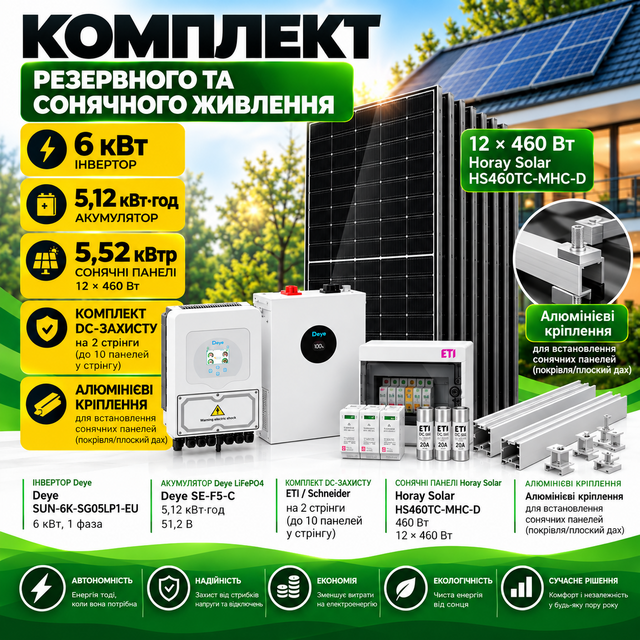

До комплекту входять:
- гібридний інвертор Deye SUN-6K-SG05LP1-EU 6 kW — 1 шт.;
- LiFePO₄ акумулятор Deye SE-F5-C 5,12 kWh — 1 шт.;
- сонячна панель Horay Solar HS460TC-MHC-D 460W — 12 шт.;
- загальна номінальна потужність сонячного масиву — 5,52 кВт;
- алюмінієві кріплення для сонячних панелей — 12 шт.;
- комплект DC-захисту сонячних панелей на 2 стрінги — 1 комплект.
Таким чином покупець отримує основне обладнання для створення гібридної сонячної системи в одному комплекті.
Гібридний інвертор Deye SUN-6K-SG05LP1-EU
Deye SUN-6K-SG05LP1-EU — однофазний гібридний інвертор номінальною потужністю 6000 Вт, призначений для одночасної роботи з електромережею, низьковольтною акумуляторною батареєю та сонячними панелями.
Інвертор оснащений 2 незалежними MPPT-трекерами, завдяки чому сонячний масив можна розділити на дві групи, наприклад для різних площин або орієнтацій даху.
Основні характеристики:
- номінальна активна потужність — 6000 Вт;
- максимальна повна AC-потужність — 6600 ВА;
- тип — гібридний, однофазний;
- діапазон напруги АКБ — 40–60 В;
- максимальний струм заряду АКБ — 135 А;
- максимальний струм розряду АКБ — 135 А;
- максимальна потужність підключеного PV-масиву — до 12 000 Вт;
- максимальна PV-вхідна потужність — 9600 Вт;
- максимальна вхідна PV-напруга — 500 В;
- стартова PV-напруга — 125 В;
- робочий діапазон MPPT — 150–425 В;
- кількість MPPT — 2;
- максимальний ККД — 97,6%;
- дисплей — LCD;
- комунікації — Wi-Fi, RS485, CAN;
- рівень шуму — менше 30 дБ;
- ступінь захисту корпусу — IP65.
Розміри інвертора: 330 × 580 × 232 мм.
Вага: 24,9 кг.
Акумулятор Deye SE-F5-C 5,12 kWh
Deye SE-F5-C — низьковольтна акумуляторна батарея на базі безпечної та довговічної технології LiFePO₄.
Номінальний запас енергії становить 5,12 кВт·год, а напруга 51,2 В відповідає робочому діапазону інвертора Deye SUN-6K-SG05LP1-EU.
Вбудована BMS контролює напругу, струм, температуру та інші робочі параметри батареї, а через CAN/RS485 забезпечується обмін інформацією між акумулятором та інвертором.
Основні характеристики АКБ:
- технологія — LiFePO₄;
- номінальна енергія — 5,12 кВт·год;
- ємність — 100 А·год;
- номінальна напруга — 51,2 В;
- робоча напруга — 44,8–57,6 В;
- рекомендована глибина розряду — 80% DoD;
- максимальний безперервний струм заряду — 100 А;
- піковий струм заряду — 120 А / 10 с;
- максимальний безперервний струм розряду — 120 А;
- піковий струм розряду — 150 А / 10 с;
- ресурс — ≥6000 циклів за умов виробника;
- паралельне масштабування — до 32 батарей, до 64 із відповідним CAN-обладнанням;
- комунікації — CAN 2.0, RS485, Bluetooth, APP;
- ступінь захисту — IP21;
- монтаж — настінний, підлоговий або штабельний.
Розміри АКБ: 370 × 548 × 140 мм.
Вага: приблизно 41 кг.
12 сонячних панелей Horay Solar HS460TC-MHC-D 460W
Комплект оснащений 12 високоефективними двосторонніми сонячними модулями Horay Solar HS460TC-MHC-D номінальною потужністю 460 Вт кожен.
Загальна встановлена потужність сонячних панелей:
460 Вт × 12 = 5520 Вт, або 5,52 кВт.
Модулі побудовані на монокристалічних N-type елементах та використовують Half-Cell/SMBB технологію. Двостороння конструкція дозволяє отримувати додаткову генерацію із задньої сторони панелі за сприятливих умов монтажу та відбивної здатності поверхні.
Основні характеристики однієї панелі:
- номінальна потужність — 460 Вт;
- технологія — монокристалічна N-type;
- конструкція — bifacial, двостороння;
- Half-Cell / SMBB;
- ККД модуля — 23,0%;
- напруга холостого ходу Voc — 36,39 В;
- струм короткого замикання Isc — 16,07 А;
- напруга максимальної потужності Vmp — 30,24 В;
- струм максимальної потужності Imp — 15,21 А;
- максимальна системна напруга — 1500 В;
- робочий температурний діапазон — від -40°C до +85°C;
- конектори — MC4-compatible;
- рама — анодований алюмінієвий сплав;
- ступінь захисту розподільної коробки — IP68;
- розміри — 1762 × 1134 × 30 мм;
- вага — 24,5 кг.
Гарантія – 15 років на продукт та 30 років на вихідну потужність.
Сумарна вага 12 панелей — приблизно 294 кг.
Алюмінієві кріплення для ФЕМ
У комплектацію входять 12 алюмінієвих кріплень для сонячних панелей.
Кріпильні елементи призначені для надійної фіксації фотомодулів на монтажній конструкції та забезпечують механічну стабільність сонячного поля.
Конкретна схема монтажу залежить від типу даху, матеріалу покрівлі, розташування панелей і конструкції несучої системи. Перед встановленням необхідно перевірити необхідну кількість профілів, притисків, гаків, шпильок та інших монтажних елементів відповідно до конкретного об'єкта.
Комплект захисту сонячних панелей на 2 стрінги
До системи входить готовий набір обладнання для захисту DC-частини сонячної електростанції на 2 стрінги.
Комплект призначений для захисту інвертора, фотомодулів та кабельних ліній від короткого замикання, перевантаження та імпульсних перенапруг.

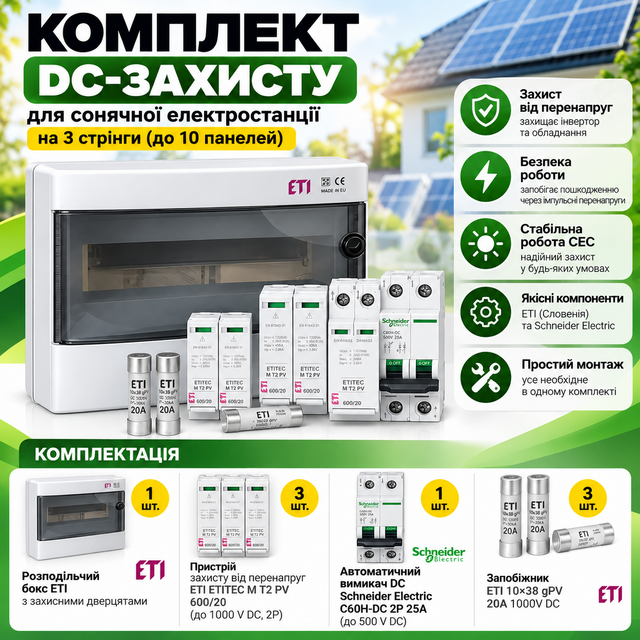

Склад комплекту DC-захисту
Розподільчий щит ETI ECT 18 PT — 1 шт.
- 18 модулів;
- навісне встановлення;
- DIN-рейка TH35;
- корпус із ABS-пластику;
- прозорі дверцята;
- клас ізоляції II;
- розміри — 396 × 236 × 112 мм.
Тримач запобіжників ETI EFH 10 DC 2P 25A 1000V — 2 шт.
- номінальний струм — 25 А;
- напруга — до 1000 В DC;
- 2 полюси;
- запобіжники 10×38 мм;
- монтаж на DIN-рейку.
Запобіжники ETI CH 10×38 gPV 20A 1000V — 4 шт.
- номінальний струм — 20 А;
- напруга — 1000 В DC;
- клас — gPV;
- відключаюча здатність — до 30 кА.
Обмежувачі перенапруги ETI ETITEC M T2 PV 600/20 Y — 2 шт.
- клас захисту — T2;
- Uc — 600 В DC;
- номінальний імпульсний струм — 20 кА;
- максимальний струм розряду — 50 кА;
- рівень захисту Up — до 2 кВ.
Автоматичні вимикачі Schneider Electric C60H-DC 2P 25A — 2 шт.
- номінальний струм — 25 А;
- 2 полюси;
- робоча напруга — до 500 В DC;
- характеристика відключення — C;
- термомагнітний розчіплювач;
- монтаж на DIN-рейку.
Комплект дозволяє організувати захист обох PV-стрінгів і забезпечити можливість їх безпечного відключення під час обслуговування системи.
Для цієї системи з 12 панелями доцільною є схема з двома окремими стрінгами, але остаточний розрахунок кількості модулів у кожному стрінгу та електричних параметрів необхідно виконувати з урахуванням температурних коефіцієнтів, характеристик конкретної ревізії інвертора та умов монтажу.
Основні характеристики всього комплекту
- потужність інвертора — 6 кВт;
- ємність акумулятора — 5,12 кВт·год;
- тип АКБ — LiFePO₄;
- номінальна напруга АКБ — 51,2 В;
- кількість сонячних панелей — 12 шт.;
- потужність однієї панелі — 460 Вт;
- сумарна потужність ФЕМ — 5,52 кВт;
- кількість MPPT — 2;
- кількість передбачених PV-стрінгів — 2;
- DC-захист — у комплекті;
- алюмінієві кріплення — 12 шт.;
- підтримка Wi-Fi-моніторингу;
- можливість розширення акумуляторної системи.
Сумарна вага тільки інвертора, АКБ та 12 фотомодулів становить приблизно 359,9 кг, без урахування кріплень, щита захисту, кабелів та іншого монтажного обладнання.
Переваги комплекту Deye + Horay Solar
Цей комплект об'єднує в одному рішенні обладнання для резервного живлення, накопичення та власної генерації електроенергії.
Основні переваги:
- гібридний інвертор Deye потужністю 6 кВт;
- LiFePO₄ акумулятор 5,12 кВт·год;
- сонячний масив потужністю 5,52 кВт;
- 12 високоефективних N-type bifacial панелей Horay Solar;
- 2 MPPT для роботи з двома PV-групами;
- накопичення надлишкової сонячної енергії в АКБ;
- автоматичне резервне живлення під час відключень мережі;
- можливість подальшого нарощування акумуляторної ємності;
- комплект обладнання для захисту DC-частини;
- алюмінієві елементи кріплення для фотомодулів;
- дистанційний моніторинг параметрів системи.
Для яких об'єктів підходить комплект
Deye SUN-6K-SG05LP1-EU + SE-F5-C + 12× Horay Solar HS460TC-MHC-D можна використовувати для:
- приватного будинку;
- дачі;
- квартири за наявності відповідного місця для ФЕМ;
- офісу;
- магазину;
- невеликого комерційного об'єкта;
- системи резервного електроживлення;
- гібридної сонячної електростанції.
Система може забезпечувати живлення холодильника, освітлення, інтернет-обладнання, телевізора, комп'ютерів, газового котла, насосів, систем безпеки та іншого обладнання в межах допустимої потужності інвертора та з урахуванням пускових струмів.
Фактичний час автономної роботи залежить від навантаження, рівня заряду АКБ, температури та налаштувань системи. При рекомендованій глибині розряду 80% DoD батарея 5,12 кВт·год має близько 4,1 кВт·год теоретично доступної енергії до врахування втрат інвертора та інших компонентів.
Важливо перед монтажем
Сонячна електростанція повинна проєктуватися з урахуванням параметрів конкретного об'єкта. Перед монтажем необхідно перевірити:
- фактичну ревізію та PV-параметри інвертора;
- схему формування стрінгів;
- допустимі струми та напруги MPPT;
- мінімальну температуру експлуатації для розрахунку максимальної Voc;
- стан та несучу здатність даху;
- систему заземлення;
- необхідність додаткового захисту AC-частини;
- перетин і довжину кабельних ліній;
- повний набір монтажного кріплення для конкретного типу покрівлі.
Монтаж і підключення обладнання рекомендується виконувати кваліфікованими спеціалістами. Компанія БТ-Сервіс виконує проєктування, підбір обладнання, монтаж і налаштування комплектів резервного та сонячного живлення для приватних будинків, квартир, офісів і комерційних об’єктів.
В інтернет-магазині БТ-Сервіс ви можете купити комплект резервного та сонячного живлення Deye 6 кВт з акумулятором 5,12 кВт·год і 12 сонячними панелями Horay Solar 460 Вт для будинку, офісу або комерційного об'єкта.
Комплект включає гібридний інвертор Deye SUN-6K-SG05LP1-EU, LiFePO₄ акумулятор Deye SE-F5-C, 12 фотомодулів Horay Solar HS460TC-MHC-D загальною потужністю 5,52 кВт, алюмінієві кріплення та обладнання для DC-захисту сонячних панелей.
Фахівці БТ-Сервіс допоможуть розрахувати необхідну потужність сонячного поля, автономність від акумулятора, перевірити схему підключення стрінгів, підібрати кабелі, автоматику, захист AC/DC та додаткові акумулятори.
Замовляйте комплект сонячної електростанції Deye 6 kW + 5,12 kWh + Horay Solar 5,52 kWp у БТ-Сервіс з доставкою по Україні.
