Комплект резервного живлення Deye Інвертор 12 kW SUN-12K-SG05LP3-EU+ АКБ 16 kWh SE-F16-C + ФЕМ Horay Solar HS460TC-MHC-D 460W*22 шт

Комплект резервного та сонячного живлення Deye 12 kW + 16 kWh + 10,12 kWp

Deye SUN-12K-SG05LP3-EU + АКБ Deye SE-F16-C 16 kWh + 22× Horay Solar HS460TC-MHC-D 460W + алюмінієві кріплення + комплект DC-захисту на 3 стрінги

Комплект резервного та сонячного живлення Deye 12 kW + 16 kWh + 10,12 kWp — потужне комплексне рішення для резервного, автономного та гібридного електроживлення приватного будинку, офісу, магазину, виробничого або іншого комерційного об'єкта.

Система поєднує трифазний гібридний інвертор Deye потужністю 12 кВт, LiFePO₄ акумулятор Deye SE-F16-C ємністю 16 кВт·год та 22 високоефективні сонячні панелі Horay Solar по 460 Вт.

Загальна встановлена потужність сонячного поля:

460 Вт × 22 = 10 120 Вт = 10,12 кВт.

До комплекту також входять 22 алюмінієві кріплення для сонячних панелей та готовий комплект захисту DC-частини сонячної електростанції на 3 стрінги.

Система дозволяє використовувати сонячну енергію для живлення споживачів і заряджання акумулятора, накопичувати електроенергію та автоматично використовувати запас АКБ під час відключення електромережі.

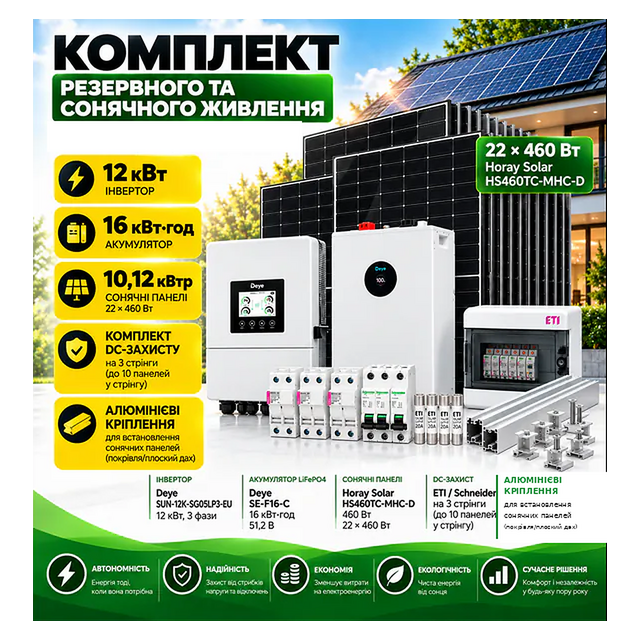

Комплектація:

• гібридний інвертор Deye SUN-12K-SG05LP3-EU 12 kW, 3 фази — 1 шт.;

• LiFePO₄ акумулятор Deye SE-F16-C 16 kWh — 1 шт.;

• сонячна панель Horay Solar HS460TC-MHC-D 460W — 22 шт.;

• алюмінієві кріплення для сонячних панелей — 22 шт.;

• комплект DC-захисту на 3 стрінги — 1 комплект.

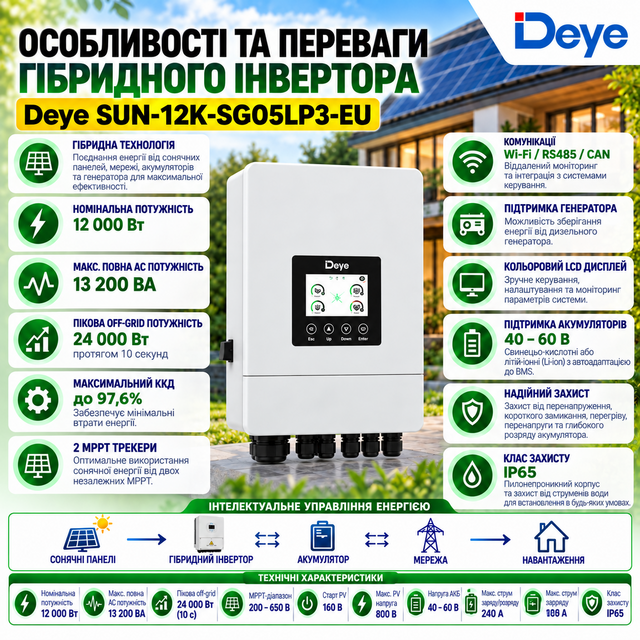

Гібридний інвертор Deye SUN-12K-SG05LP3-EU 12 kW

Deye SUN-12K-SG05LP3-EU — трифазний низьковольтний гібридний інвертор номінальною потужністю 12 кВт, призначений для роботи з електромережею, акумуляторними батареями та сонячними панелями.

Інвертор підтримує низьковольтні акумуляторні системи 40–60 В та оснащений 2 незалежними MPPT-трекерами, що дозволяє ефективно працювати з окремими групами сонячних панелей.

Основні характеристики інвертора

• номінальна потужність — 12 кВт;

• тип — гібридний, трифазний;

• вихід — 220/380 В або 230/400 В, 3L+N+PE;

• максимальна повна AC-потужність — 13,2 кВА;

• діапазон напруги АКБ — 40–60 В;

• максимальний струм заряду/розряду АКБ — 240 А;

• максимальна допустима потужність підключеного PV-масиву — до 24 000 Вт;

• максимальна PV-вхідна потужність — 19 200 Вт;

• максимальна PV-напруга — 800 В;

• стартова PV-напруга — 160 В;

• робочий діапазон MPPT — 200–650 В;

• номінальна PV-напруга — 550 В;

• кількість MPPT — 2;

• кількість PV-входів — до 2+2;

• максимальний робочий PV-струм — 26 + 26 А;

• максимальний струм короткого замикання PV — 39 + 39 А;

• максимальний ККД — 97,6%;

• MPPT-ефективність — понад 99%;

• дисплей — LCD;

• комунікації — Wi-Fi / RS485 / CAN;

• ступінь захисту — IP65;

• робоча температура — від -40°C до +60°C.

Розміри та вага інвертора

• розміри, Ш × В × Г — 386 × 660 × 250 мм;

• вага — 35,2 кг.

Акумулятор Deye SE-F16-C 16 kWh

Deye SE-F16-C — низьковольтний акумулятор великої ємності на базі технології LiFePO₄, призначений для систем накопичення електроенергії, резервного живлення та сонячних електростанцій.

Номінальна енергоємність батареї становить 16 кВт·год, ємність — 314 А·год, номінальна напруга — 51,2 В.

Напруга батареї відповідає робочому діапазону інвертора Deye SUN-12K-SG05LP3-EU 40–60 В.

Вбудована BMS контролює робочі параметри акумулятора та забезпечує взаємодію з інвертором.

Основні характеристики акумулятора

• технологія — LiFePO₄;

• номінальна енергія — 16 кВт·год;

• ємність — 314 А·год;

• номінальна напруга — 51,2 В;

• робочий діапазон напруги — 44,8–57,6 В;

• рекомендована глибина розряду — 90% DoD;

• рекомендований струм заряду — 157 А;

• максимальний безперервний струм заряду — 160 А;

• рекомендований струм розряду — 157 А;

• максимальний безперервний струм розряду — 230 А;

• піковий струм розряду — 280 А / 10 с;

• ресурс — понад 6000 циклів за умов виробника;

• можливість паралельного масштабування;

• комунікації — CAN 2.0 / RS485 / Bluetooth / APP;

• ступінь захисту — IP21.

Розміри та вага акумулятора

• розміри, Ш × В × Г — 400 × 708 × 233 мм;

• вага — приблизно 109 кг.

При рекомендованій глибині розряду 90% DoD теоретично доступний запас енергії становить близько 14,4 кВт·год до врахування втрат системи.

Сонячні панелі Horay Solar HS460TC-MHC-D 460W — 22 шт.

До комплекту входять 22 високоефективні двосторонні сонячні панелі Horay Solar HS460TC-MHC-D номінальною потужністю 460 Вт кожна.

Загальна потужність сонячного поля

460 Вт × 22 = 10 120 Вт = 10,12 кВт.

Панелі виготовлені на основі монокристалічних N-type елементів, мають двосторонню конструкцію bifacial та використовують технологію Half-Cell.

Основні характеристики однієї панелі

• номінальна потужність — 460 Вт;

• тип елементів — монокристалічні N-type;

• конструкція — bifacial, двостороння;

• технологія — Half-Cell;

• ККД — 23,0%;

• напруга максимальної потужності Vmp — 30,24 В;

• струм максимальної потужності Imp — 15,21 А;

• напруга холостого ходу Voc — 36,39 В;

• струм короткого замикання Isc — 16,07 А;

• максимальна системна напруга — 1500 В;

• робочий температурний діапазон — від -40°C до +85°C;

• рама — алюмінієва;

• підключення — MC4-compatible;

• розміри — 1762 × 1134 × 30 мм;

• вага — 24,5 кг.

Сумарна вага 22 сонячних панелей — приблизно 539 кг.

Схема підключення сонячних панелей

Для комплекту з 22 панелями Horay Solar HS460TC-MHC-D 460W оптимально сформувати 2 робочі стрінги по 11 панелей.

Орієнтовні параметри одного стрінга:

• кількість панелей — 11 шт.;

• потужність — 5,06 кВт;

• Vmp — приблизно 332,6 В;

• Voc — приблизно 400,3 В;

• робочий струм Imp — 15,21 А;

• струм короткого замикання Isc — 16,07 А.

Обидва стрінги можуть бути підключені окремо до MPPT-входів інвертора.

Комплект DC-захисту розрахований на 3 незалежні PV-стрінги. У поточній конфігурації з 22 панелями використовуються 2 канали захисту, а третій канал може залишатися резервним для подальшої модернізації або зміни конфігурації сонячної системи.

Остаточну схему підключення необхідно розраховувати перед монтажем з урахуванням температурних коефіцієнтів фотомодулів, мінімальної температури на об'єкті, довжини кабельних трас та характеристик конкретної ревізії інвертора.

Алюмінієві кріплення для сонячних панелей

До комплекту входять 22 алюмінієві кріплення для сонячних панелей.

Алюмінієві монтажні елементи використовуються для надійної фіксації фотомодулів та характеризуються стійкістю до корозії й атмосферних впливів.

Необхідність додаткових профілів, притисків, гаків, шпильок та інших монтажних елементів визначається відповідно до типу даху, покрівлі та фактичної схеми розміщення сонячних панелей.

Комплект захисту для сонячних панелей на 3 стрінги

Комплект захисту для сонячних панелей на 3 стрінги — готове рішення для комплексного захисту DC-частини сонячної електростанції.

Комплект встановлюється між фотомодулями та інвертором і дозволяє організувати окремий захист до 3 PV-стрінгів від перевантажень, коротких замикань та імпульсних перенапруг.

Основні компоненти підібрані для роботи у фотогальванічних системах постійного струму. У комплекті використовується обладнання ETI та Schneider Electric.

Технічні характеристики комплекту захисту

• тип системи — фотогальванічна, DC;

• кількість каналів захисту — 3 стрінги;

• максимальна напруга автоматичних вимикачів — 500 В DC;

• максимальна тривала робоча напруга обмежувачів перенапруги — 600 В DC;

• запобіжники — 20 А, 1000 В DC;

• кількість модулів щита — 36;

• монтаж обладнання — DIN-рейка.

Склад комплекту DC-захисту

• розподільчий щит ETI ECT 36PT, 36 модулів, прозорі дверцята, арт. 1101004 — 1 шт.;

• тримач запобіжників ETI EFH 10 DC 2P 25A 1000V, арт. 2540203 — 3 шт.;

• запобіжник ETI CH 10×38 gPV 20A 1000V (30 kA), арт. 2625085 — 6 шт.;

• обмежувач перенапруги ETI ETITEC M T2 PV 600/20 Y, арт. 2440735 — 3 шт.;

• автоматичний вимикач Schneider Electric C60H-DC 2P 25A 500V, арт. A9N61533 — 3 шт..

Розподільчий щит ETI ECT 36PT

Навісний розподільчий щит на 36 модулів, призначений для розміщення модульного захисного та комутаційного обладнання.

Місткий корпус дозволяє зручно встановити обладнання для захисту трьох окремих PV-каналів, а прозорі дверцята забезпечують можливість візуального контролю встановлених пристроїв.

Характеристики

• кількість модулів — 36;

• виконання — 3 × 12 модулів;

• тип монтажу — навісний;

• встановлення обладнання — DIN-рейка;

• дверцята — прозорі;

• клеми PE/N — 15/15;

• габарити — приблизно 482 × 287 × 112 мм;

• ступінь захисту — IP40.

Тримач запобіжників ETI EFH 10 DC 2P 25A 1000V

Двополюсний тримач запобіжників призначений для встановлення плавких вставок у ланцюгах постійного струму сонячної електростанції.

У комплекті використовується 3 тримачі — по одному на кожний канал DC-захисту. Кожен тримач розрахований на два запобіжники типорозміру 10×38 мм.

Характеристики

• номінальний струм — 25 А;

• номінальна напруга — 1000 В DC;

• кількість полюсів — 2P;

• типорозмір запобіжників — 10×38 мм;

• категорія застосування — DC-20B;

• монтаж — DIN-рейка 35 мм;

• перетин підключення — 1–25 мм²;

• температура експлуатації — від -5°C до +40°C;

• стандарти — IEC 60947-1, IEC 60947-3, UL 4248;

• вага — 123 г.

Запобіжник ETI CH 10×38 gPV 20A 1000V

Спеціалізована плавка вставка класу gPV, призначена для захисту фотогальванічних модулів і кабельних ліній від перевантаження та короткого замикання.

У комплект входить 6 запобіжників — по 2 на кожний канал захисту.

Характеристики

• номінальний струм — 20 А;

• номінальна напруга — 1000 В DC;

• тип — gPV;

• типорозмір — 10×38 мм;

• відключаюча здатність — до 30 кА;

• стандарт — IEC 60269-6;

• робочий інтеграл Джоуля — 245 A²s;

• переддуговий інтеграл — 86 A²s;

• потужність розсіювання — до 3,2 Вт.

Обмежувач перенапруги ETI ETITEC M T2 PV 600/20 Y

Пристрій захисту від імпульсних перенапруг, розроблений для DC-ланцюгів фотогальванічних систем.

У комплект входить 3 обмежувачі перенапруги — по одному на кожний канал захисту.

Обмежувачі допомагають захистити інвертор та інше обладнання сонячної електростанції від імпульсних перенапруг, спричинених грозовими явищами або комутаційними процесами.

Характеристики

• тип — T2 / клас II;

• максимальна тривала робоча напруга Uc — 600 В DC;

• номінальний імпульсний струм In (8/20) — 20 кА;

• максимальний струм розряду Imax — 50 кА;

• рівень захисту Up — ≤2 кВ;

• кількість полюсів — 3;

• технологія — MOV;

• монтаж — DIN-рейка.

Автоматичний вимикач Schneider Electric C60H-DC 2P 25A

Двополюсний автоматичний вимикач призначений для захисту DC-ланцюгів від перевантаження та короткого замикання.

У комплект входить 3 автоматичні вимикачі — по одному на кожний канал захисту.

Характеристики

• номінальний струм — 25 А;

• кількість полюсів — 2P;

• номінальна напруга — до 500 В DC;

• відключаюча здатність — до 10 кА;

• характеристика спрацювання — C;

• тип розчіплювача — термомагнітний;

• категорія застосування — A;

• монтаж — DIN-рейка;

• серія — Acti 9 C60H-DC.

Переваги комплекту DC-захисту

• можливість захисту до 3 незалежних PV-стрінгів;

• 6 запобіжників gPV — по два на кожний канал;

• окремий тримач запобіжників ETI для кожного каналу;

• окремий обмежувач перенапруги ETI для кожного каналу;

• окремий DC-автомат Schneider Electric для кожного каналу;

• захист від перевантаження та короткого замикання;

• захист від імпульсних перенапруг;

• тримачі запобіжників розраховані на DC-напругу до 1000 В;

• просторий щит на 36 модулів;

• компоненти ETI та Schneider Electric;

• можливість залишити третій канал резервним для подальшої модернізації системи.

Основні характеристики всього комплекту Deye Інвертор 12 kW SUN-12K-SG05LP3-EU+ АКБ 16 kWh SE-F16-C + ФЕМ Horay Solar HS460TC-MHC-D 460W*22 шт

• потужність інвертора — 12 кВт;

• кількість фаз — 3;

• ємність акумулятора — 16 кВт·год;

• ємність АКБ — 314 А·год;

• номінальна напруга АКБ — 51,2 В;

• технологія АКБ — LiFePO₄;

• рекомендована глибина розряду — 90% DoD;

• кількість сонячних панелей — 22 шт.;

• потужність однієї панелі — 460 Вт;

• сумарна потужність сонячного поля — 10,12 кВт;

• робоча схема PV — 2 стрінги по 11 панелей;

• кількість MPPT інвертора — 2;

• DC-щит — на 3 стрінги;

• робочі канали DC-захисту — 2;

• резервний канал DC-захисту — 1;

• алюмінієві кріплення — 22 шт.;

• дистанційний моніторинг;

• можливість розширення акумуляторної системи.

Сумарна вага основного обладнання

• інвертор — 35,2 кг;

• акумулятор — 109 кг;

• 22 сонячні панелі — 539 кг.

Сумарна вага інвертора, акумулятора та фотомодулів — приблизно 683,2 кг без урахування кріплень, DC-захисту, кабелів та інших монтажних комплектуючих.

Переваги комплекту Deye 12 kW + 16 kWh + 10,12 kWp

Комплект об'єднує в одному рішенні генерацію, накопичення та резервування електроенергії.

Основні переваги:

• потужний трифазний гібридний інвертор Deye 12 кВт;

• LiFePO₄ акумулятор 16 кВт·год;

• близько 14,4 кВт·год теоретично доступної енергії при 90% DoD;

• сонячне поле потужністю 10,12 кВт;

• 22 високоефективні N-type bifacial панелі Horay Solar;

• 2 незалежні MPPT-трекери;

• робоча конфігурація 2 стрінги по 11 панелей;

• DC-щит із захистом до 3 стрінгів;

• третій канал захисту можна залишити в резерві;

• накопичення надлишкової сонячної електроенергії;

• автоматичне резервне живлення при відключенні електромережі;

• можливість збільшення акумуляторної ємності;

• алюмінієві кріплення для фотомодулів;

• дистанційний моніторинг системи.

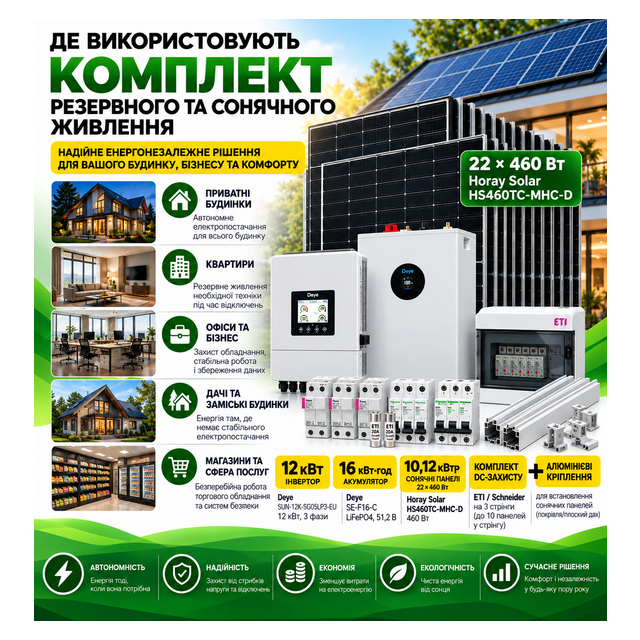

Де можна використовувати комплект

Deye SUN-12K-SG05LP3-EU + Deye SE-F16-C + 22× Horay Solar HS460TC-MHC-D підходить для:

• приватного будинку;

• великого заміського будинку;

• офісу;

• магазину;

• кафе або ресторану;

• складу;

• невеликого виробництва;

• комерційного об'єкта з трифазною мережею;

• системи резервного живлення;

• гібридної сонячної електростанції.

Фактичний час автономної роботи залежить від потужності підключених споживачів, рівня заряду акумулятора, температури та налаштувань системи.

Проєктування та монтаж БТ-Сервіс

Монтаж і підключення обладнання рекомендується виконувати кваліфікованими спеціалістами.

Компанія БТ-Сервіс виконує проєктування, підбір обладнання, монтаж і налаштування комплектів резервного та сонячного живлення для приватних будинків, офісів, магазинів, підприємств та інших об'єктів.

Наші спеціалісти допоможуть:

• розрахувати необхідну потужність системи;

• визначити необхідну ємність акумуляторів;

• виконати розрахунок сонячного поля;

• правильно сформувати PV-стрінги;

• підібрати інвертор та акумулятор;

• розрахувати DC- та AC-захист;

• підібрати кабелі й монтажні комплектуючі;

• виконати професійний монтаж;

• провести налаштування та запуск системи.

Купити комплект сонячної електростанції Deye 12 кВт у БТ-Сервіс

В інтернет-магазині БТ-Сервіс ви можете купити комплект резервного та сонячного живлення Deye 12 kW + 16 kWh + 10,12 kWp для будинку, офісу, магазину, підприємства або іншого об'єкта з трифазною електромережею.

До комплекту входять трифазний гібридний інвертор Deye SUN-12K-SG05LP3-EU 12 кВт, LiFePO₄ акумулятор Deye SE-F16-C 16 кВт·год, 22 сонячні панелі Horay Solar HS460TC-MHC-D 460 Вт загальною потужністю 10,12 кВт, 22 алюмінієві кріплення та комплект DC-захисту на 3 стрінги.

Фахівці БТ-Сервіс допоможуть розрахувати систему під конкретний об'єкт, підібрати необхідні комплектуючі та виконати проєктування, монтаж, налаштування й запуск сонячної електростанції.

Замовляйте комплект Deye 12 кВт з акумулятором 16 кВт·год та сонячними панелями Horay Solar 10,12 кВт у БТ-Сервіс з доставкою по Україні.
