Область застосування:

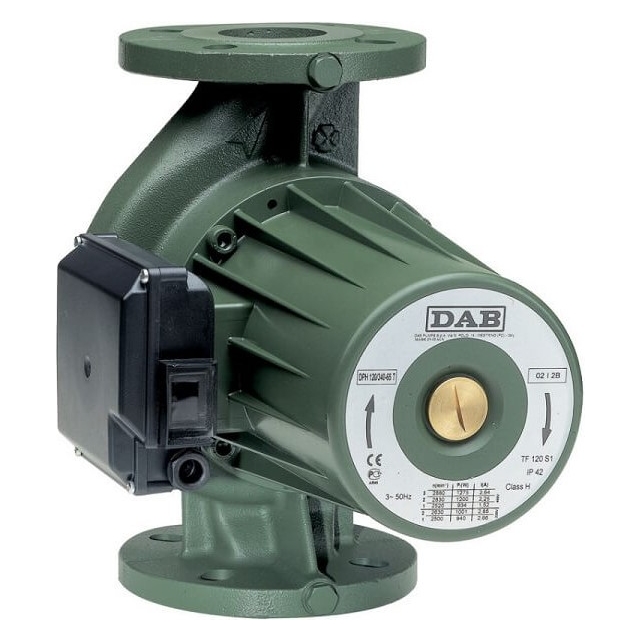

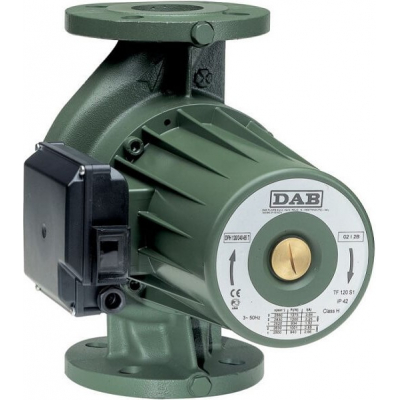

Циркуляційний насос із мокрим ротором призначений для побутових відкритих та закритих систем опалення та кондиціювання повітря. Поставляються в одинарному та здвоєному виконанні.

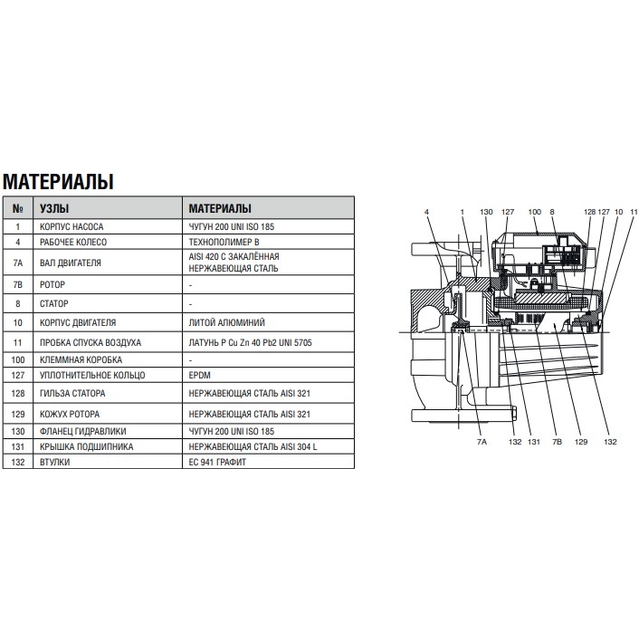

Конструктивні особливості:
- Електродвигун із мокрим ротором, корпус гідравліки з чавуну.
- Корпус електродвигуна – литий під тиском алюміній.
- Фланцеві з'єднання насосів мають різьбові отвори для підключення манометрів або контрольних датчиків.
- Робоче колесо з технополімеру, вал двигуна із загартованої нержавіючої сталі обертається на графітових втулках, що змащуються рідиною, що перекачується.
- Захисний кожух ротора та гільза статора з нержавіючої сталі.
- Керамічний упорний підшипник.
- Кільця ущільнювачів - EPDM.
- Корок спуску повітря – латунь.
- Чотирьохполюсний асинхронний електродвигун для насосів серії BMH та DMH, двополюсний асинхронний електродвигун для насосів серії BPH та DPH.
- Однофазний циркуляційний насос працює на трьох швидкостях при напрузі 1 x 230, трифазний циркуляційний насос на двох при напрузі 3 x 230 В і трьох при напрузі 3 x 400 В.
- Робоча швидкість насоса регулюється за допомогою спеціального перемикача в клемній коробці, залежно від необхідних характеристик системи.
- Однофазне виконання має вбудований захист від навантаження.
- Для трифазного виконання двигун повинен підключатись до джерела живлення через зовнішній контактор. Котушка контактора повинна бути підключена до термозахисту, вбудованого в двигун для захисту його від навантаження на будь-яких швидкостях.
- Вбудований зворотний клапан встановлений у корпусі гідравліки здвоєного виконання для запобігання перетіканню рідини, коли один з насосів не працює; у стандартній комплектації також поставляється фланець - заглушка, якщо потрібне обслуговування одного із двох насосів.
- Стандартне виконання корпусу насоса: PN 10. Сумісний із фланцями PN 6, забезпечуючи взаємозамінність насосів у діючих системах.
- Ступінь захисту: IP 44
- Клас ізоляції: H.
- Кабельне введення: PG 11.
- Напруга живлення: 1 х 230 ~ 50 Гц, 3х230-400 ~ 50 Гц.
- Рівень шуму: 45 дБ (А).
- Відповідність Європейському стандарту EN 60335-2-51

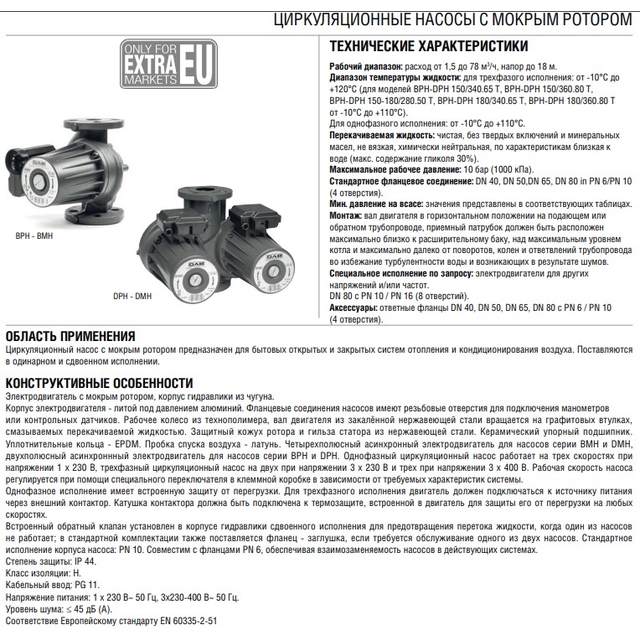

Технічні характеристики:

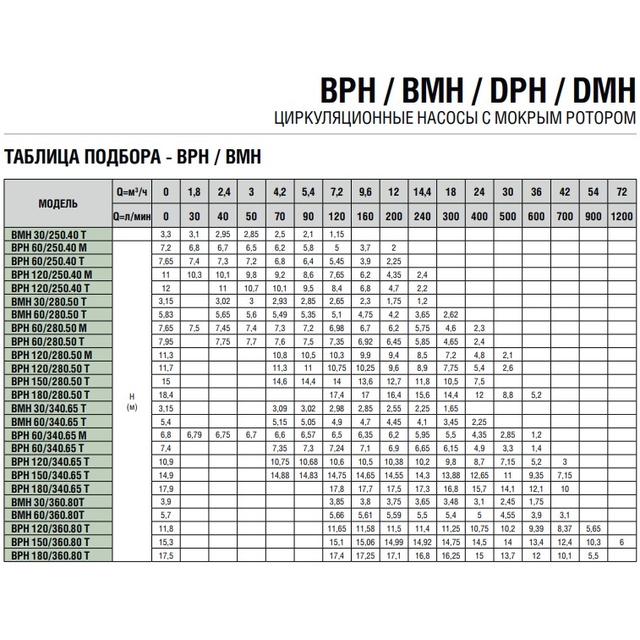

- Робочий діапазон: витрати від 1,5 до 78 м³/год, натиск до 18 м.
- Діапазон температури рідини: для трифазного виконання: від -10°С до +120°С (для моделей BPH-DPH 150/340.65 T, BPH-DPH 150/360.80 T, BPH-DPH 150-180/280.50 T, BPH-DPH 18 180/360.80 T від -10°C до +110°C).
- Рідина, що перекачується: чиста, без твердих включень і мінеральних масел, не в'язка, хімічно нейтральна, за характеристиками близька до води (макс. вміст гліколю 30%).
- Максимальний робочий тиск: 10 бар (1000 кПа).
- Стандартне фланцеве з'єднання: DN 40, DN 50, DN 65, DN 80 in PN 6/PN 10 (4 отвори).
- Мін. тиск на всмоктуванні: значення представлені у відповідних таблицях.
- Монтаж: вал двигуна в горизонтальному положенні на трубопроводі, що подає або зворотному, приймальний патрубок повинен бути розташований максимально близько до розширювального бака, над максимальним рівнем котла і максимально далеко від поворотів, колін і відгалужень трубопроводу щоб уникнути турбулентності води і виникаючих в результаті шумів.
- Спеціальне виконання за запитом: електродвигуни для інших напруг та/або частот DN 80 з PN 10/PN 16 (8 отворів)
- Аксесуари: фланці у відповідь DN 40, DN 50, DN 65, DN 80 з PN 6 / PN 10 (4 отвори).
