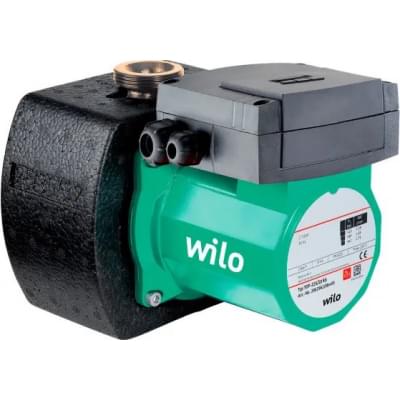

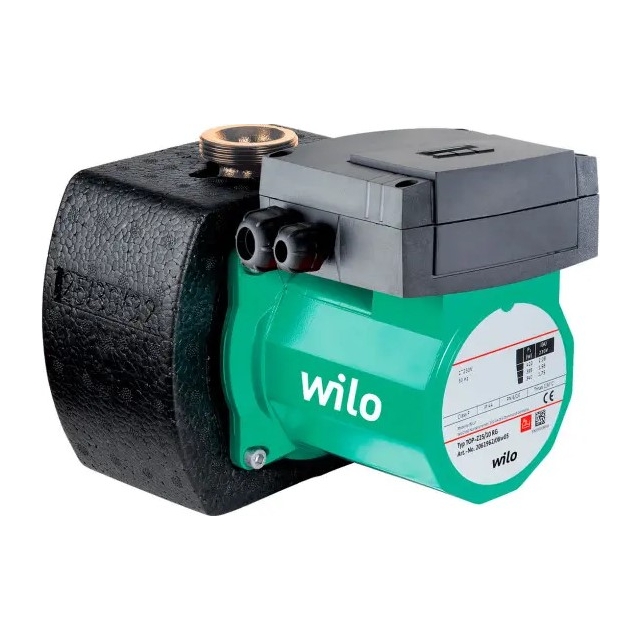

Wilo TOP-Z 30/7 EM RG (2048340) – цей циркуляційний насос призначений лише для питної води.
Застосовується в циркуляційних системах ГВП у промисловості та в обладнанні для будівель та споруд.
Циркуляційний насос з мокрим ротором, з різьбовим або фланцевим з'єднанням, можливий вибір ступенів частоти обертання для регулювання потужності.
Оснащення та функція.
- Ручне регулювання потужності з 3 ступенями частоти обертання.
- Насоси з 1-фазним електродвигуном:
- P2 до 90 Вт: вбудований захист обмотки від перегріву;
- P2 = 180 Вт: повний захист електродвигуна за допомогою захисного контакту обмотки у поєднанні з пристроєм вимкнення;
- Насоси з 3-фазним електродвигуном:
- P2 до 90 Вт: вбудований захист обмотки від перегріву;
- P2 ≥ 180 Вт: Повний захист електродвигуна із вбудованою електронною системою вимкнення.
- Індикатор несправності.
- Контакт для узагальненої сигналізації.
- Світловий індикатор напряму обертання.
- Електропідключення до мережі 3~230 В із опціональним штекером перемикання.
- Комбінований фланець PN 6/PN 10 (при DN 40 – DN 65).
- Теплоізолюючі кожухи.
- Додаткові функції за допомогою модуля захисту C, що дооснащується:
- Сигналізація несправності SSM як безпотенційний нормально замкнутий контакт
- сигналізація робочого стану SMB як безпотенційного нормально розімкнутого контакту;
- керуючий вхід «Вимк. за пріоритетом» через зовнішній безпотенційний контакт (нормально замкнутий контакт);
- Визначення блокування.
- Повний захист електродвигуна з пристроєм вимкнення
- Квітування несправності.
- Система управління здвоєними насосами (два паралельно встановлені одинарні насоси): основний/резервний режим роботи (автоматичне перемикання при несправності/зміна роботи насосів за таймером).

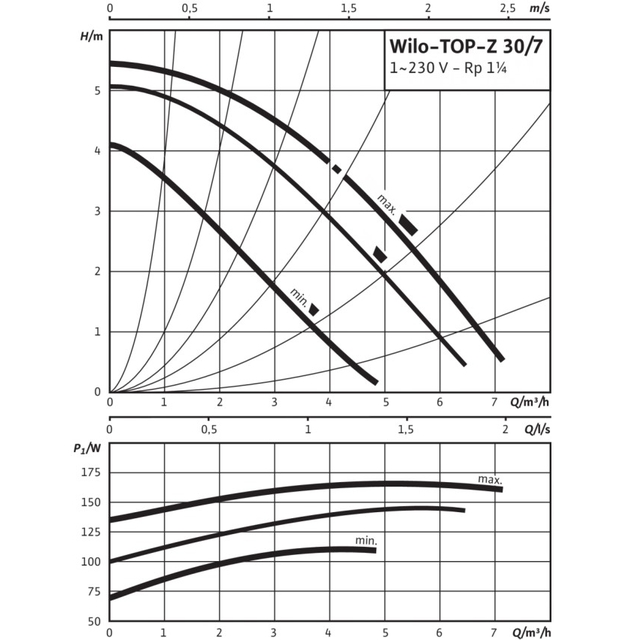

Гідравлічні дані Wilo TOP-Z 30/7 EM RG (2048340):
- Максимальний робочий тиск PN - 10 бар.
- Максимальна висота подачі H.- 5,5 м.
- Максимальна подача Q – 7,2 м³/год.
- Мінімальна температура середовища T: 0 °C.
- Макс. температура перекачуваного середовища при застосуванні в HVAC T: 80 °C.
- Мін. температура перекачуваного середовища в системах питної води T: 0°C .
- Макс. температура перекачуваного середовища в системах питної води T: 80°C.
- Макс. температура перекачуваного середовища в системах питної води при короткочасній роботі 2 год T: 110 °C.
- Мінімальна температура навколишнього середовища T: 0 °C.
- Макс. температура навколишнього середовища T: 40 °C.
- Макс. допустима загальна жорсткість в системах циркуляції питної води: 3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4+25/6).
Дані двигуна:
- Під’єднання до мережі: 1~230 V, 50 Hz.
- Номінальна потужність Р2 P: 90 Вт.
- Номінальний струм: 0,9 A .
- Максимальне число обертів n: 2700 1/min.
- Споживана потужність (мін.) P: 70 Вт.
- Споживана потужність P 185 Вт.
- Випромінення перешкод EN 61000-6-3.
- Стійкість до перешкод EN 61000-6-2.
- Клас захисту двигуна – IPX4D.
- Клас ізоляції – H.
- Кабельне нарізне з’єднання: 2 x PG13.5.
- Захист двигуна – захист повного опору WSK.
Матеріали:
- Корпус насоса – бронза, CC499K.
- Робоче колесо – PPE-GF30.
- Вал – нержавіюча сталь.
- Матеріал підшипника – графіт, просочений синтетичною смолою.
Монтажні розміри:
- Зі всмоктуючої сторони – G 2.
- Під’єднання до трубопроводу з напірної сторони – G 2.
- Монтажна довжина l0- 180 мм.
