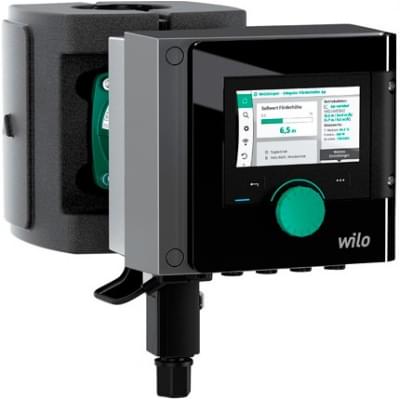

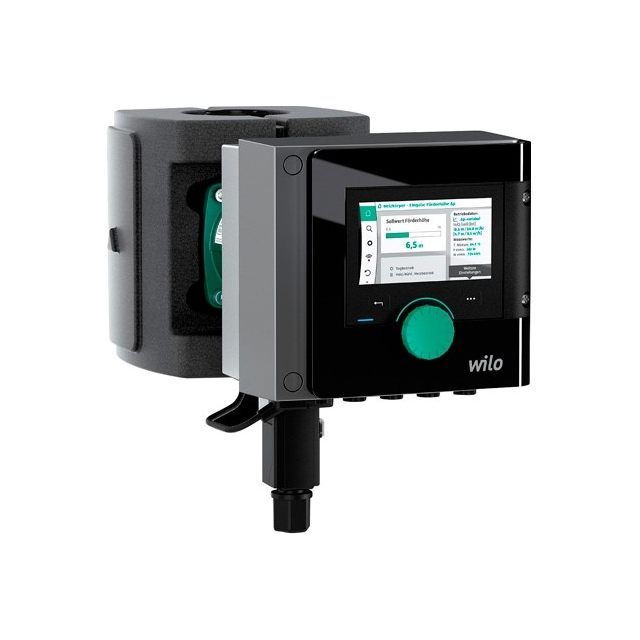

Насос Wilo Stratos MAXO 30/0,5-12 PN10-R7 (2217901) – розумний преміум-насос для сучасних інженерних систем.
Wilo Stratos MAXO 30/0,5-12 PN10-R7 (2217901) – це високоефективний лінійний циркуляційний насос із мокрим ротором, оснащений сучасним ЄС-двигуном та розширеним електронним керуванням. Модель відноситься до преміум-серії Wilo-Stratos MAXO та призначена для використання в системах опалення, охолодження, холодної води, а також у контурах з водно-гліколевими сумішами.
Завдяки надзвичайно низькому індексу енергоефективності (EEI ≤ 0,17–0,19 залежно від виконання) насос забезпечує мінімальне споживання електроенергії та відповідає найсучаснішим вимогам енергозбереження.
Основні переваги.
- Преміальний ЕС-двигун з плавним регулюванням потужності.
- Інтелектуальні алгоритми адаптації до реального навантаження системи
- До 20% додаткової економії енергії завдяки Wilo-Dynamic Adapt plus
- Широкі можливості інтеграції до системи автоматизації будівель (BMS)
- Зручне керування через кольоровий дисплей та Bluetooth
- Висока надійність та комплексний захист двигуна
Види регулювання.
- Wilo-Dynamic Adapt plus — автоматичне регулювання без завдання уставки (заводське налаштування)
- Постійна температура (T-const.)
- Постійний перепад температури (dT-const.)
- Оптимізація витрат під час роботи кількох насосів (Multi-Flow Adaptation)
- Постійне подання (Q-const.)
- Регулювання перепаду тиску в контрольній точці системи
- Постійний перепад тиску (DP-C)
- Змінний перепад тиску (dp-v) із введенням номінальної робочої точки
- Постійна кількість оборотів (n-const.)
- Користувальницьке PID-регулювання
Функціональні можливості.
- Облік теплової та холодильної енергії
- Автоматичне відключення за відсутності потоку (No-Flow Stop)
- Автоматичне або ручне перемикання між режимами опалення та охолодження
- Обмеження подачі через функцію Q-Limit (Qmin/Qmax)
- Режими роботи здвоєних насосів: паралельний, головний/резервний
- Збереження та відновлення параметрів (до 3 точок)
- Текстова індикація аварій та попереджень із рекомендаціями
- Автоматичне видалення повітря із відсіку ротора
- Знижений режим роботи та функція деблокування
- Захист від сухого ходу та повний захист двигуна
Індикація на екрані.
- Активний спосіб регулювання
- Задане значення
- Поточна подача
- Температура
- Потужність і електроенергія
- Стану та активні дії (STOP, No-Flow Stop тощо)
Виконання та комунікації.
- 2 аналогових входу, що настроюються (0–10 В, 2–10 В, 0/4–20 мА, Pt1000) з живленням +24 В
- 2 цифрові входи, що настроюються (Ext. Off, Min/Max, Heating/Cooling, блокування управління тощо)
- 2 сигнальні реле (робота/аварія)
- Слот для модулів Wilo-CIF (Modbus, BACnet, LON, CANopen та ін.)
- Шина Wilo Net для зв'язку між насосами та системами
- Вбудований датчик температури
- Аварійний режим роботи при збоях датчиків чи комунікації
- Кольоровий графічний дисплей 4,3" з керуванням однією кнопкою
- Bluetooth-інтерфейс для налаштування та діагностики через Wilo-Assistant App
- Вбудоване керування здвоєним насосом
- Можливість зовнішнього монтажу із захистом від атмосферних впливів
Комплект постачання.
- Насос Wilo Stratos MAXO 30/0,5-12 PN10-R7 (2217901)
- Оптимізований Wilo-Connector
- 2 кабельні гвинтові підключення M16 × 1,5
- Підкладні шайби для фланців M12 та M16
- 2 ущільнення різьбових з'єднань
- Теплоізоляційний кожух
- Коротка інструкція з монтажу та експлуатації
Опціональне приладдя.
- Теплоізоляція ClimaForm (захист від конденсату)
- CIF-модулі: Modbus TCP/RTU, IP/MS-TP BACnet, LON, PLR, CANopen
- Датчики температури Pt1000 (накладні та занурювальні)
- Датчик перепаду тиску
Wilo Stratos MAXO 30/0,5-12 PN10-R7 – оптимальний вибір для енергоефективних, інтелектуальних та повністю керованих систем опалення та охолодження у житлових, комерційних та промислових об'єктах.

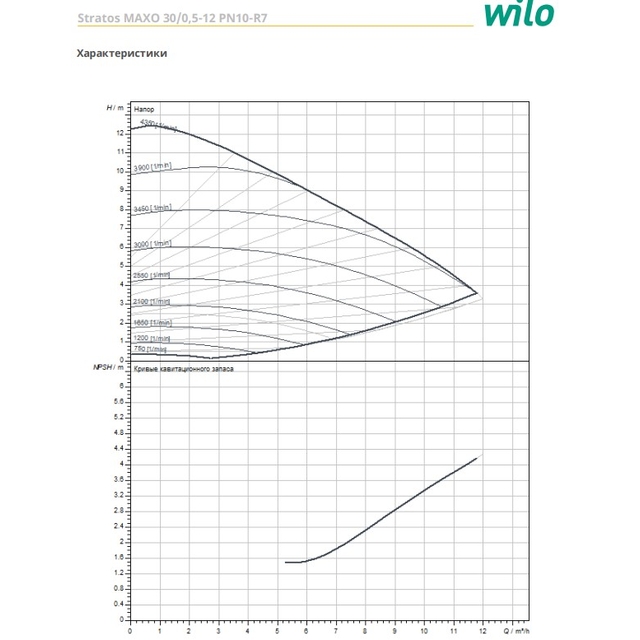

Гідравлічні дані:
- Максимальний робочий тиск PN – 10 бар
- Висота подачі H max – 11 м
- Подача Q max – 12 м³/год.
- Мінімальна висота притоку при 50 ° C – 3 м
- Мінімальна висота притоку при 95 ° C – 10 м
- Мінімальна висота притоку при 110 ° C – 16 м
- Мінімальна температура середовища T min: -10 °C
- Максимальна температура середовища T max: 90 °C
- Мінімальна температура довкілля T min: -10 °C
- Макс. температура довкілля Tmax: 40 °C
Дані двигуна:
- Індекс енергетичної ефективності (EEI) * - ≤0,19
- Підключення до мережі: 1~230 V ±10%, 50/60 Hz
- Номінальний струм I min - 0,11 А
- Номінальний струм I max - 1,28 А
- Номінальна потужність Р2 – 262 Вт
- Мінімальна кількість обертів n min – 750 1/min
- Максимальна кількість обертів n max – 4350 1/min
- Потужність (хв.) P 1 min – 7 Вт
- Потужність P 1 max – 295 Вт
- Випромінення перешкод – EN 61800-3;2004+A1;2012/житлові приміщення (C1)
- Стійкість до перешкод – EN 61800-3;2004+A1;2012/промислові приміщення (C2)
- Клас ізоляції – F
- Клас захисту – IPX4D
Матеріали:
- Корпус насоса – сірий чавун
- Робоче колесо – PPS-GF40
- Вал – 1.4122, DLC-покриття
- Матеріал підшипника – графіт, просочений сурмою.

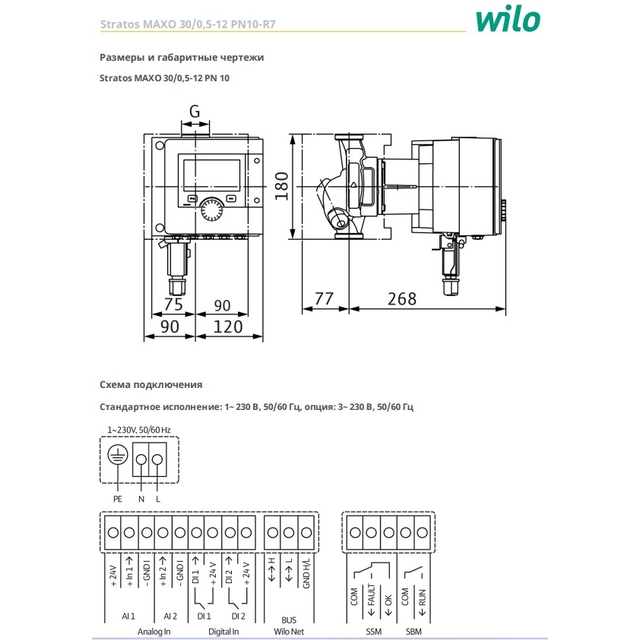

Монтажні розміри:
- З всмоктувальної сторони DNs – G 2
- Підключення до трубопроводу з напірної сторони DNd – G 2
- Монтажна довжина L0 – 180 мм
