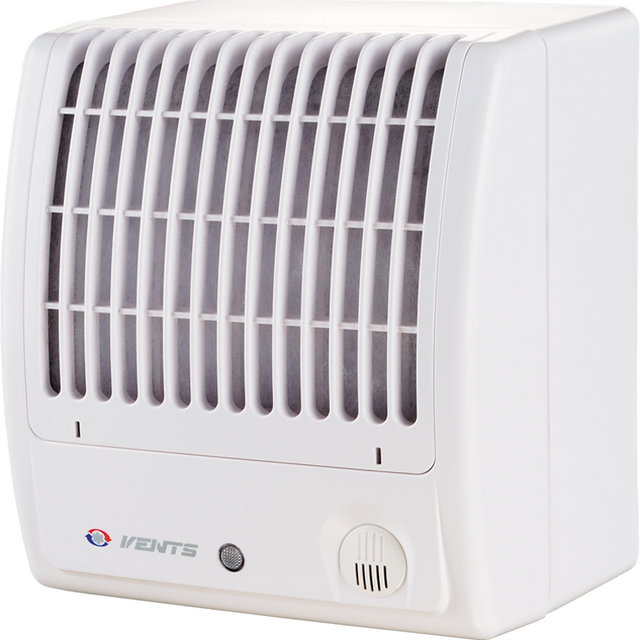

Витяжний вентилятор Vents ЦФ 100

ЗАСТОСУВАННЯ

• Постійна або періодична вентиляція санвузлів, душових, кухонь та інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітроводом.

• Для вентиляційних каналів із високим опором системи.
• Для монтажу з повітроводом Ø 100 мм.

КОНСТРУКЦІЯ

• Сучасний дизайн та естетичний зовнішній вигляд.
• Корпус та крильчатка виконані з високоякісного та міцного АБС-пластику, стійкого до ультрафіолету.
• Зручна решітка знімна з фільтрувальним елементом оберігає внутрішні елементи вентилятора від жиру і пилу, що дозволяє його використовувати на кухні як витяжку.

• Вентилятор ЦФ комплектується за умовчанням пиловим фільтром. Можливе замовлення з алюмінієвим антижировим фільтром ( ЦФА3 ).
• Відцентрова крильчатка виконана з загнутими вперед лопатками, що забезпечує високий тиск і низький рівень шуму вентилятора.
• Обладнаний гравітаційним зворотним клапаном для запобігання зворотній тягі.
• Клас захисту – IP24.

ДВИГУН

• Надійний однофазний двигун із низьким енергоспоживанням.
• У базовій комплектації двигун обладнаний підшипниками ковзання.
• У модифікації «турбо» двигун обладнаний підшипниками кочення і встановлений на спеціальних опорах, що віброгасять.
• Призначений для безперервної роботи та не потребує обслуговування.
• Обладнаний захистом від перегріву.

УПРАВЛІННЯ

Ручне:

• Вентилятор управляється за допомогою вимикача освітлення. Вимикач не входить.
• Вентилятор керується за допомогою вбудованого шнуркового вимикача „B“ . При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може здійснюватись за допомогою тиристорного регулятора (див. Електричне приладдя). Вентилятори можуть підключатися відразу по кілька одиниць одного регулюючого пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т , ТН , ТР , ВТ , ВТН .

Автоматичне:

• За допомогою електронного блоку керування БО-1-60 (див. Електричне приладдя). Блок керування постачається окремо.

МОНТАЖНІ ОСОБЛИВОСТІ

• Вентилятор підходить для зовнішнього або вбудованого монтажу.
• При віддаленому розташуванні вентиляційної шахти можливе використання гнучких повітроводів. Під'єднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпляться до стіни за допомогою шурупів або на кронштейнах.

• Можливість вертикального чи горизонтального монтажу.
• Може використовуватись для стельового монтажу.
• Для підключення вентилятора з двигуном низької напруги 12В до мережі 220 В / 50 Гц необхідно додатково придбати понижувальний трансформатор (наприклад, серії ТРФ 220/12-25 ).

ПРИКЛАД МОНТАЖУ Настінний монтаж .
