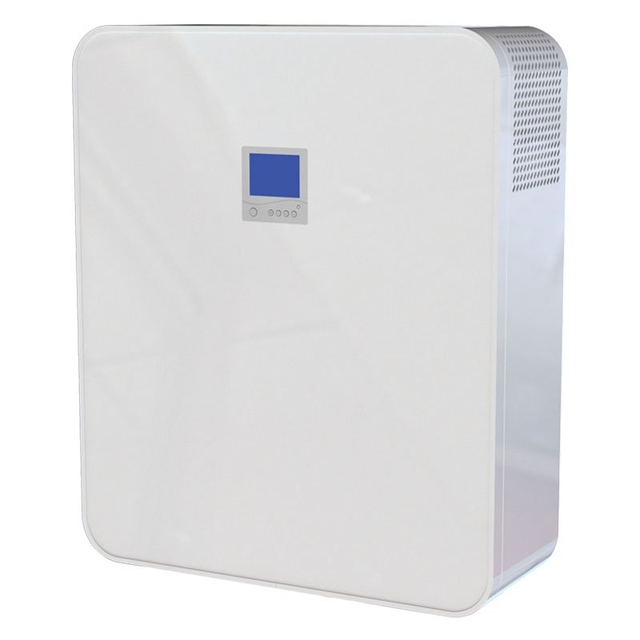

Припливно-витяжна установка Vents Мікра 100 ЕРВ

Вентс Мікра 100 ЕРВ – кімнатна енергозберігаюча припливно-витяжна установка, призначена для децентралізованої вентиляції соціальних та комерційних приміщень, квартир та приватних будинків.

• Ефективна припливно-витяжна вентиляція окремих приміщень.
• Для роботи в умовах холодного клімату є модифікація з електричним переднагріванням або догріванням.
• Для роботи в умовах вологого та жаркого клімату доступна модифікація з рекуператором з ентальпійної мембрани.
• ЄС-двигуни із низьким енергоспоживанням.
• Очищає припливне повітря за допомогою двох вбудованих фільтрів G4 та F8. Опціонально – H13.
• Безшумна робота (25-38 дБA).
• Можливість приєднання витяжного повітроводу для витяжки з ванної кімнати.
• Простий монтаж.
• Компактні розміри.
• Сучасний дизайн.

КОНСТРУКЦІЯ:

Корпус.

• Корпус виконаний з металу зі спеціальним полімерним покриттям та акриловою лицьовою панеллю.
• Сучасний дизайн установки дозволяє гармонійно вписати її в будь-який інтер'єр приміщень.
• Тепло- та звукоізоляція установки виконана з шару спіненого синтетичного каучуку товщиною 10 мм.
• Лицьова панель легко відкривається для обслуговування фільтрів та оснащена замком.
• Установка обладнана двома патрубками Ø 100 мм для забору свіжого повітря та викиду відпрацьованого на вулицю.
• Також може бути приєднаний третій патрубок Ø 100 мм (входить до комплекту) для підключення витяжного димаря з ванної кімнати.

ВЕНТИЛЯТОРИ:

• Використовуються високоефективні електронно-комутовані (ЄС) двигуни із зовнішнім ротором, обладнані робочими колесами із загнутими вперед лопатками.
• Такі двигуни є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження.
• ЄС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.
• Безперечною перевагою електронно-комутованих двигунів є високий ККД (до 90%).

Повітряні заслонки:

Для запобігання протягам при вимкненій установці передбачені автоматичні припливні та витяжні повітряні заслінки.

НАГРІВАЧ НЕ МІКРА 100 ДЛЯ ЗАХИСТУ КОНДЕНСАТУ ВІД ЗАМЕРЗАННЯ (ОПЦІЯ):

При роботі в умовах холодного клімату існує ризик замерзання конденсату у витяжному повітроводі та зовнішньому ковпаку. Для запобігання утворенню льоду необхідно встановити нагрівач НЕ МІКРА 100 (придбано окремо).

ФІЛЬТРАЦІЯ ПОВІТРЯ:

Очищення припливного повітря здійснюється касетними фільтрами G4 та F8 (PM2.5 > 75%). При підвищених вимогах до чистоти повітря замість фільтра F8 можна встановити фільтр H13 (PM 2.5 > 95 %) (придбано окремо).

Очищення витяжного повітря здійснюється касетним фільтром G4.

ПЕРЕДНАГРІВ:

Установки МІКРА 100 Е обладнані електричним нагрівом для захисту рекуператора від обмерзання.

ДОГРІВ:

Установки МІКРА 100 Е1 обладнані електричним догріванням для підвищення температури повітря.

РЕКУПЕРАТОР:

• Установка МІКРА 100 обладнана протиточним рекуператором, виконаним із полістиролу.
• У холодну пору року тепло витяжного повітря передається припливному повітрі, що знижує втрати тепла за рахунок вентиляції. При цьому можливе утворення конденсату, який збирається у спеціальному піддоні та відводиться на вулицю через витяжний повітропровід.
• У теплий період року тепло вуличного повітря передається у витяжне повітря. Таким чином, припливне повітря потрапляє до приміщення прохолоднішим, що знижує навантаження на кондиціонер.
• Установка МІКРА 100 ЕРВ обладнана протиточним рекуператором, виконаним з ентальпійної мембрани.
• У холодну пору року тепло та волога витяжного повітря передаються припливному повітрю крізь ентальпійну мембрану, що знижує втрати тепла за рахунок вентиляції.
• У теплий період року тепло та волога вуличного повітря передаються крізь ентальпійну мембрану витяжному повітрю. Таким чином, припливне повітря потрапляє в приміщення прохолоднішим і сухішим, що істотно знижує навантаження на кондиціонер.

УПРАВЛІННЯ ТА АВТОМАТИКА:

1. Захист від обмерзання.

• Передбачено два типи захисту від обмерзання рекуператора в холодний період року.
• В установці Мікра 100 датчика температури витяжного повітря на виході з рекуператора відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператор.
• Потім приточний вентилятор вмикається і установка продовжує працювати у звичайному режимі.
• Установка Мікра 100 Е обладнана електричним переднагріванням, що підігріває припливне повітря перед входом у рекуператор, запобігаючи його обмерзанню.
• При цьому забезпечується безперервний збалансований повітрообмін.

1. Управління.

• Установка обладнана панеллю керування.
• У комплект постачання входить пульт дистанційного керування.

ПРИНЦИП РОБОТИ:

ВАРІАНТ ЗАСТОСУВАННЯ:

• У кожному приміщенні, що вимагає вентиляції, встановлюється одна або кілька установок МІКРА 100.
• Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 100 м2.
• До установки МІКРА 100 можна приєднати повітропровід для витяжки з ванної кімнати. Для цього установка може бути обладнана опціональним патрубком Ø 100 мм (входить до комплекту постачання).

Застосування установки Мікра 100 у малогабаритному житлі:

Застосування установок Мікра 100 в офісному приміщенні:
