Промисловий вентилятор Vents КСБ 100

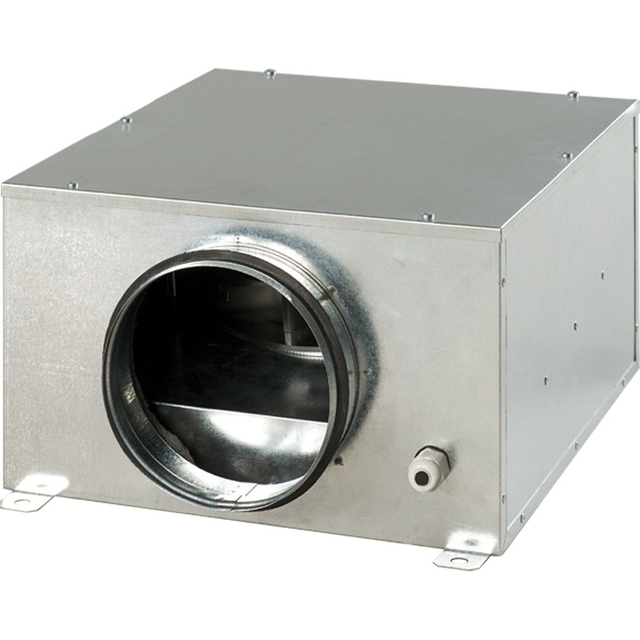

Vents КСБ 100 – канальний відцентровий вентилятор

Застосування:

• Припливні та витяжні системи вентиляції комерційних, офісних, громадських та промислових приміщень .

• Установка можлива над підвісною стелею .

• Підключення до повітроводів Ø 100–315 мм .

Конструкція:

• Корпус з оцинкованої сталі з тепло- та звукоізоляцією.

• Патрубки з гумовими ущільнювачами .

Електродвигун:

• Асинхронний , із зовнішнім ротором .

• Робоче колесо із загнутими назад лопатками .

• Вбудований тепловий захист із автоперезапуском.

• Малошумний режим роботи завдяки шарикопідшипникам та віброопорам .

• Доступні посилені версії – серія КСБ…С .

Регулювання швидкості:

• Плавне – тиристорним регулятором.

• Ступінчасте - автотрансформаторним регулятором.

• Можливість одночасного підключення кількох вентиляторів (з урахуванням допустимого навантаження).

Монтаж:

• Монтується в розрив круглих повітроводів.

• Можна встановлювати в будь-якому положенні з дотриманням напрямку потоку.

• При гнучких вставках обов'язкове кріплення до будівельної конструкції .

• Необхідний доступ для обслуговування .

Модифікації за розташуванням термодатчика:

• Вбудований в канал вентилятора: опції У , У1 .

• Виносний на кабелі 4 м: опції Ун , У1н , У2н .

Алгоритми керування вентилятором за температурою (опції керування):

1. Опція "У" – затримка за датчиком температури:

• Поріг спрацьовування – температура повітря перевищує заданий поріг на 2 °C .

• Реакція – вентилятор переходить на максимальну швидкість .

• Повернення — при зниженні температури нижче за поріг — повернення на задану (знижену) швидкість .

• Особливості – забезпечує рідкісні перемикання; точність підтримання температури ±2 °C.

2. Опція "У1" – затримка за таймером:

• Поріг спрацьовування – температура перевищує встановлений поріг.

• Реакція – вентилятор переходить на максимальну швидкість і запускається таймер на 5 хвилин .

• Повернення після зниження температури і після закінчення таймера повернення на знижену швидкість.

• Особливості – висока точність підтримки температури; мінімальний час роботи на одній швидкості - 5 хвилин .

3. Опція "У2" - увімкнення/вимкнення:

• Поріг включення – температура перевищує встановлений поріг на 2 °C .

• Вентилятор вмикається , працює на встановленій швидкості.

• Вимикається при зниженні температури нижче за поріг.

• Особливості - використовується у випадках, коли не потрібна постійна робота вентилятора.

Панель керування (на корпусі модуля):

• Регулятор швидкості крильчатки (мінімальна швидкість).

• Регулятор порога спрацьовування термостату.

• Світлодіодний індикатор роботи термостату.
