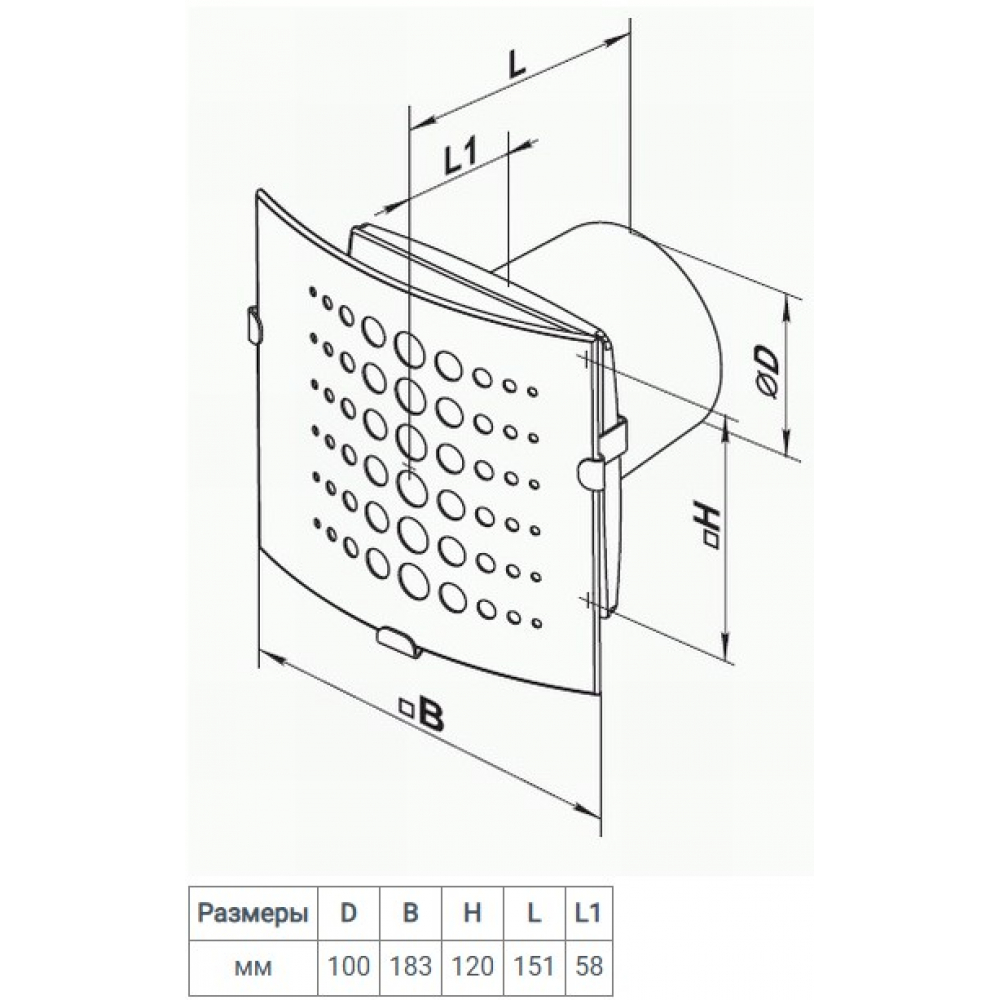

Витяжний вентилятор Vents 100 Вітро старий 3

ЗАСТОСУВАННЯ.

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь та інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої та середньої величини потоку повітря на невеликі відстані при малому опорі.
• Для монтажу з повітропроводами 100, 125 та 150 мм.

КОНСТРУКЦІЯ.

• Лицьова панель виконана зі скла з різними малюнками.
• Сучасний дизайн та естетичний зовнішній вигляд.
• Корпус та крильчатка виконані з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора та термін служби двигуна.
• Ступінь захисту ІР 24.
• У корпус вмонтовано світлодіодну лампочку на 2 Вт для підсвічування лицьової панелі.

ДВИГУН.

• Надійний двигун із низьким енергоспоживанням.
• Призначений для безперервної роботи та не потребує обслуговування.
• Обладнаний захистом від перегріву.

УПРАВЛІННЯ.

Ручне:

• Вентилятор керується за допомогою вимикача освітлення. Вимикач у постачання не входить.
• Регулювання швидкості може здійснюватись за допомогою тиристорного регулятора (див. Електричне приладдя). Вентилятори можуть підключатися відразу по кілька одиниць одного регулюючого пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т, ТН, ТР, ВТ, ВТН.

Автоматичне:

• За допомогою електронного блоку управління БУ-1-60 (див. Електричне приладдя). Блок керування постачається окремо.
• За допомогою таймера „Т“ (вбудований регульований таймер затримки вимикання дозволяє вентилятору працювати протягом 2 до 30 хв. після зупинки його вимикачем).
• За допомогою датчика вологості та таймера „ТН“ (якщо вологість у приміщенні перевищить встановлену на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу доти, доки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері і вимикається).

ОСОБЛИВОСТІ МОНТАЖУ.

• Вентилятор встановлюється безпосередньо у отвір вентиляційної шахти.
• При віддаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Можливе як одночасне включення вентилятора та вбудованої лампи освітлення, так і роздільне.
• Для підключення вентилятора з двигуном низької напруги 12В до мережі 220 В/50 Гц необхідно додатково придбати понижувальний трансформатор (наприклад, серії ТРФ 220/12-25).

ПРИКЛАД МОНТАЖУ.
