Rudes RS 25-6-180 (2200000095541) – електронасоси циркуляційні з «мокрим» ротором призначені для забезпечення циркуляції теплоносія в системах опалення, охолодження та кондиціювання, в системах опалення «тепла підлога», сонячних системах обігріву й гарячого водопостачання котеджів, дач, господарських об’єктів й інших споживачів. Електронасоси можуть встановлюватися в закритих і відкритих системах.

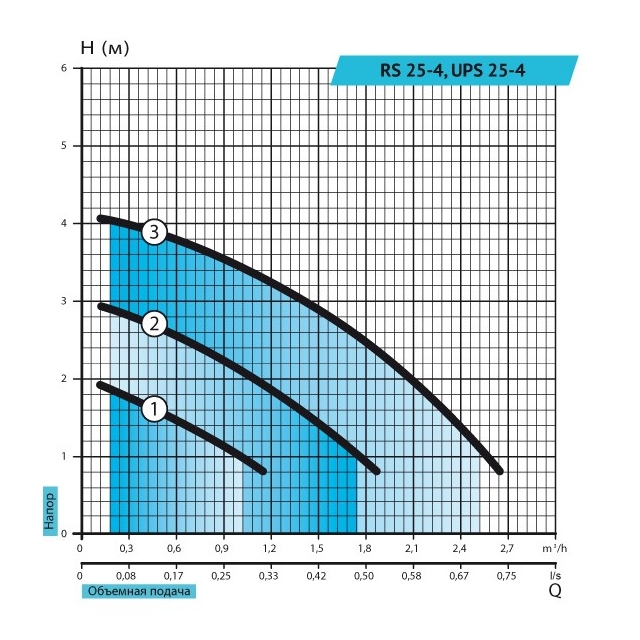

Зведена таблиця характеристик.
| Модель | Швидкість | Споживана потужність (P1), Вт |
Максимальна об'ємна подача, Qmax |
Об'ємна подача,Q | ||||||||||||
| м3/г | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | |||||
| м3/г | л/хв | л/хв | 0 | 0,08 | 0,17 | 0,25 | 0,33 | 0,42 | 0,50 | 0,58 | 0,67 | 0,75 | 0,83 | |||
| RS25-6-180 | 3 | 100 | 3,3 | 0,91 |
Напір,м |
6 | 5,7 | 5,5 | 5,1 | 4,7 | 4,3 | 3,9 | 3,4 | 2,8 | 2,2 | 1,6 |
| 2 | 70 | 2,7 | 0,75 | 5 | 4,7 | 4,3 | 3,9 | 3,5 | 3,1 | 2,6 | 2 | 1,4 | ||||
| 1 | 55 | 2,1 | 0,58 | 3,5 | 3,2 | 2,9 | 2,6 | 2,2 | 1,8 | 1,4 | |
|||||
Обмеження.
- перекачується рідина: чисті нев'язкі неагресивні рідини, що не містять твердих часток або волокон
- водний показник pH7-9,5
- максимальний вміст гліколю: 50%
- граничні нижні і верхні значення температури рідини, що перекачується: від -10 °С до + до +110 °С
- максимальна температура навколишнього середовища + 40 °С
- мінімальний тиск на вхідному патрубку при температурі +50 °С – 0,005 Мпа, при температурі +95 °С – 0,03 МПа, при температурі +110 °С – 0,1 МПа (значення наведені для висоти менше 300 м над рівнем моря, для більших висот на кожні 100 м висоти додавати 0,001 МПа)
Конструктивні характеристики.
- моноблочні горизонтальні з одним робочим колесом
- корпус насосної камери з чавуну, має два приєднувальні різьбові патрубки
- колесо робоче відцентрове закритого типу виконано з термостійкого полімеру
- вал з металокераміки
- підшипники ковзання радіального типу з металокераміки
- гільза статора захисна з нержавіючої сталі AISI 304
- відбивач з нержавіючої сталі AISI 304
- корпус двигуна з алюмінію
Двигун.
- двигун: асинхронний двохполюсний однофазний конденсаторний з екранованим статором, що працює на трьох швидкостях. Конструкція з «мокрим» ротором виконана за допомогою захисної гільзи, встановленої в статор, і втулки на роторі. охолодження двигуна рідиною, що перекачується
- перемикання швидкостей здійснюється механічним трьохпозиційним перемикачем
- ступінь захисту IP44
- клас ізоляції H
- однофазне виконання з встановленими в коробку виводів конденсатором
- напруга живлення: 220 В, 50 Гц
- режим роботи: тривалий
