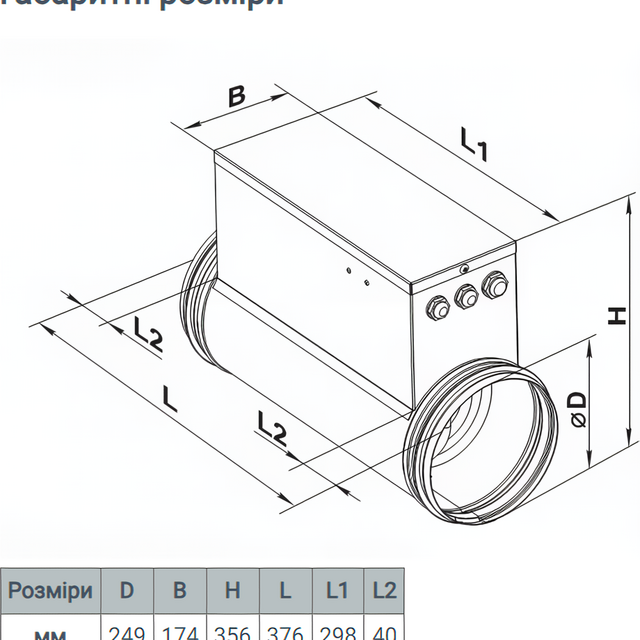

Vents НК 250-2,4-1У

Застосування:

Канальні електричні нагрівачі Vents НК 250-2,4-1У ( з модулем регулювання температури) призначені для ефективного підігріву приливного повітря у системах вентиляції круглого перерізу. Ці нагрівачі широко використовуються в системах опалення, вентиляції та кондиціювання повітря у різних типах приміщень.

Конструкція:

Корпус та комутаційна коробка нагрівачів виготовлені з оцинкованої сталі, що забезпечує високу міцність та довговічність конструкції. Нагрівальні елементи виконані з нержавіючої сталі, забезпечуючи стійкість до корозії та тривалий термін служби.

Для забезпечення герметичного з'єднання з повітроводом, нагрівачі оснащені гумовими ущільнювачами, що сприяє запобіганню витоку тепла та забезпечує ефективність підігріву повітря.

До кожного типорозміру передбачено кілька варіантів потужності. Підвищення потужності досягається установкою нагрівачів послідовно один за одним. При трифазних нагрівачах їх з'єднання здійснюється за схемою "зірка", що забезпечує ефективне та надійне функціонування системи підігріву повітря.

Два ступені захисту від перегріву

• основний захист із автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.

• аварійний захист із ручним перезапуском (температура спрацьовування +90°С). Під час спрацювання живлення на нагрівач можна подати лише після ручного скидання аварії.

Монтаж:

1. Закріплення на повітропроводах:
   • Використовуйте хомути для надійного закріплення нагрівача на круглих повітроводах.
   • Зверніть увагу на стрілку на калорифері, що вказує напрямок руху повітря. Встановіть нагрівач з урахуванням правильного напрямку.
2. Положення монтажу:
   • Нагрівач можна встановлювати в будь-якому положенні, за винятком електрощита внизу, щоб запобігти затіканню конденсату та замиканню електропроводки.
3. Рівномірний розподіл повітряного потоку:
   • Рекомендується встановлювати так, щоб повітряний потік був рівномірно розподілений по всьому перерізу. Це забезпечить ефективний розподіл тепла у приміщенні.
4. Фільтрування:
   • Встановіть повітряний фільтр перед нагрівачем, щоб захистити нагрівальні елементи від забруднення.
5. Відстань до інших елементів:
   • Відстань, що рекомендується, між нагрівачем та іншими елементами системи повинна бути не менше двох приєднувальних діаметрів.

Використання:

1. Режими роботи:
   • Нагрівачі призначені для роботи при мінімальній швидкості повітряного потоку 1,5 м/с та максимальній робочій температурі повітря 40°С.
2. Регулювання вентилятора:
   • За допомогою регулятора обертів вентилятора забезпечте мінімальну витрату повітря через нагрівач. Не піддавайте напругу живлення на нагрівач при вимкненому вентиляторі.
3. Система автоматики:
   • Рекомендується використовувати систему автоматики для комплексного керування та захисту:
     • Автоматичне регулювання потужності та температури нагрівання повітря.
     • Відстежує стан фільтра за допомогою датчика диференціального тиску.
     • Блокування подачі живлення при зупинці вентилятора припливу або зниження швидкості потоку повітря.
     • Відключення системи вентиляції з продувкою ТЕНів нагрівача під час спрацьовування вбудованих термостатів захисту від перегріву.
