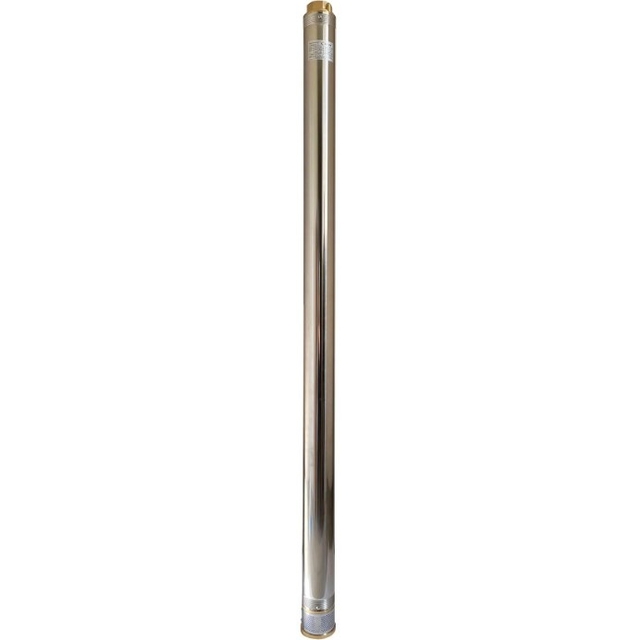

OPTIMA 4SD10/36 7,5 кВт 218м 3-х фазний - свердловинні насоси OPTIMA SD з підвищеною стійкістю до піску.
Область застосування
Глибинні насоси OPTIMA серій SD призначені для подачі води зі свердловин діаметром 4" (100 мм) та відкритих водойм з глибиною більше 9 м, коли використання поверхневого насоса неможливе або недоцільне.
Принцип роботи:

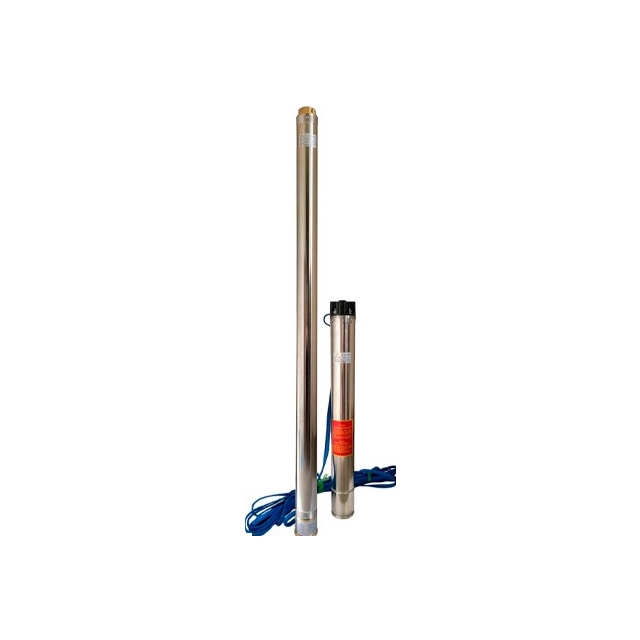

Свердловинні насоси складаються з двох частин: двигуна в нижній частині та насоса у верхній частині, жорстко з'єднаних між собою муфтою і мають забір води в середній частині корпусу.
Насоси для свердловин OPTIMA SD відносяться до відцентрових насосів і мають багатоступінчасту конструкцію та "плаваючі" робочі колеса, завдяки яким реалізується підвищена стійкість до піску (2000 г/м3).
Забруднення робочих коліс зазвичай виникає під час зупинки насоса. Коли насос запускається, осад має дуже руйнівну дію на поверхні робочих коліс та дифузорів. Технологія «плаваючого» робочого колеса дозволяє значно знизити наслідки тертя піску об стінки лопаток та поверхні робочих коліс та дифузорів. Робочі колеса у разі закріплені не жорстко, а мають незначний люфт вздовж валу. При цьому осад піску виноситься потоком, частина якого проходить нижче за робоче колесо, не руйнуючи його.
Глибинні відцентрові насоси вирізняються високим рівнем ККД, який може досягати 70%.
Конструктивні особливості:

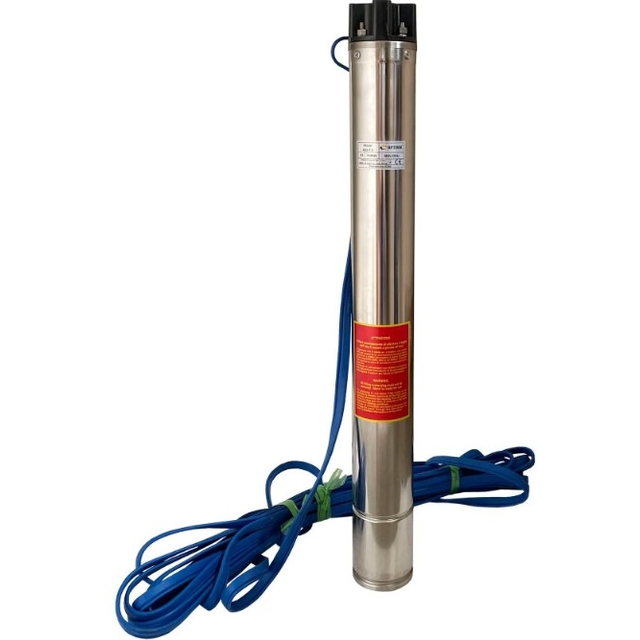

Глибинні насоси оснащуються асинхронними однофазними (трифазними) двигунами з короткозамкненим ротором і "плаваючим" робочим колесом для реалізації підвищеної стійкості до піску.
Насоси комплектуються вбудованим у пульт тепловим захистом, а також конденсаторним блоком. Двигун наповнений спеціальним мінеральним мастилом для ефективного охолодження підшипників та механічного ущільнення. Мастило сертифіковане для контакту з продуктами харчування. У разі витоку запах та колір води не змінюються, небезпеки забруднення немає. Вал та корпус двигуна зроблений з нержавіючої сталі AISI 304.
У нижній частині підшипник радіально-опорний, що витримує осьові навантаження, у верхній частині двигуна – радіальний.

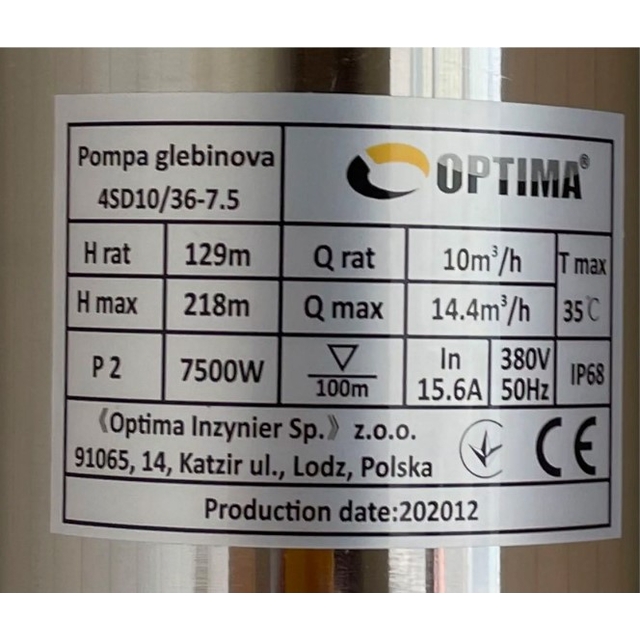

Технічні характеристики:
- Електроживлення: 380 В~/50 Гц
- Максимальна глибина підйому води: 227 м
- Максимальна глибина занурення – 100 метрів
- Мінімальний діаметр свердловини: 110 мм
- Максимальна температура води: 35 ° С
- Максимальний вміст піску: 2000 г/м3
- Потужність насоса: 7,5 кВт
- Максимальний напір: 218 м
- Максимальна продуктивність: 14,4 м3/год

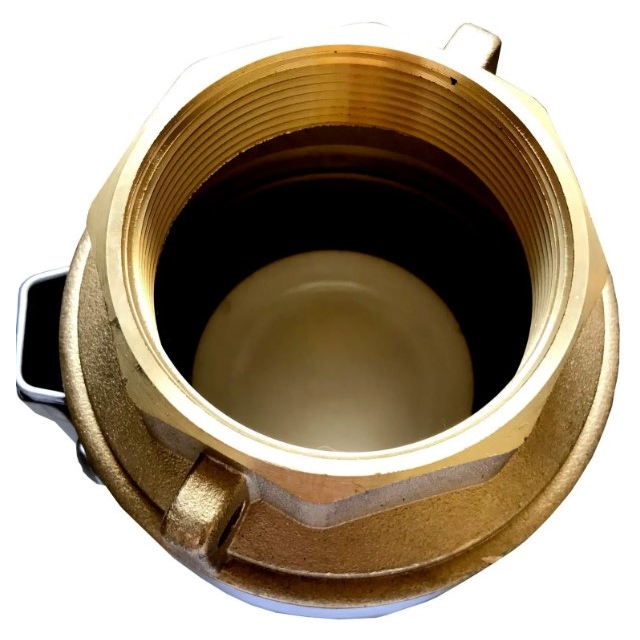

- Діаметр підключення: 2″
Гідравлічні характеристики:
Матеріали:
- Вал: нержавіюча сталь
- Корпус двигуна: нержавіюча сталь.
