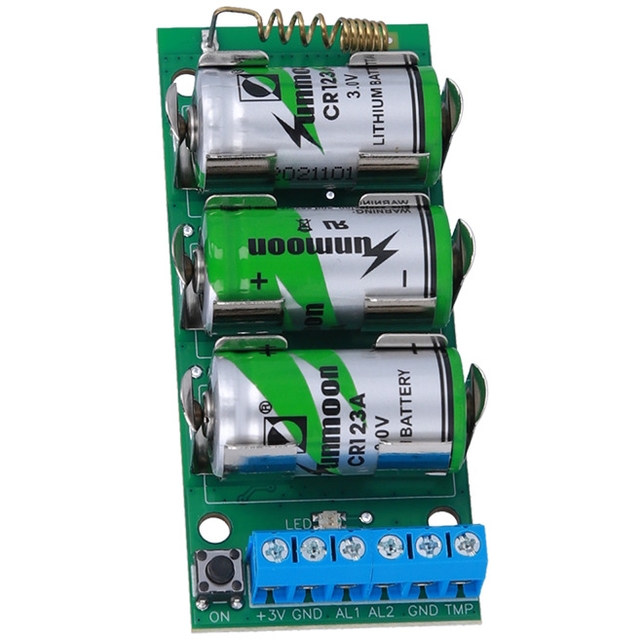

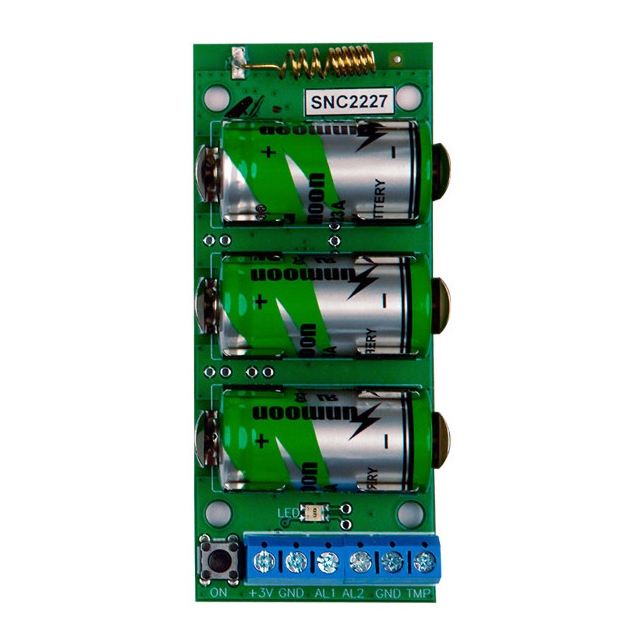

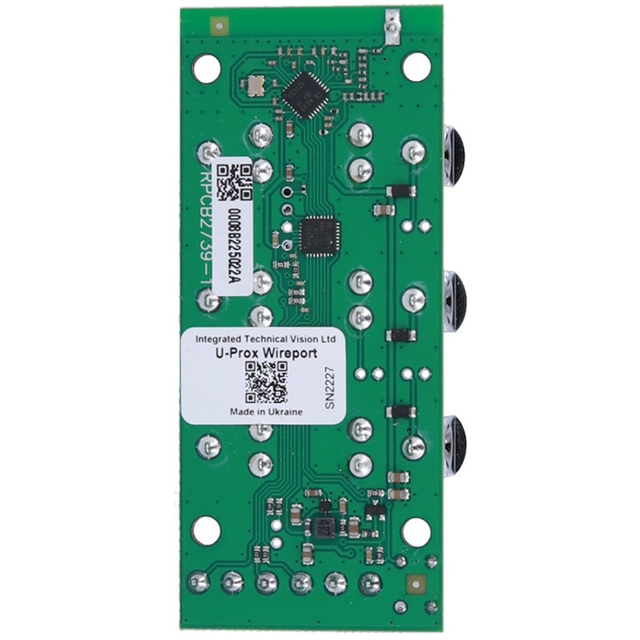

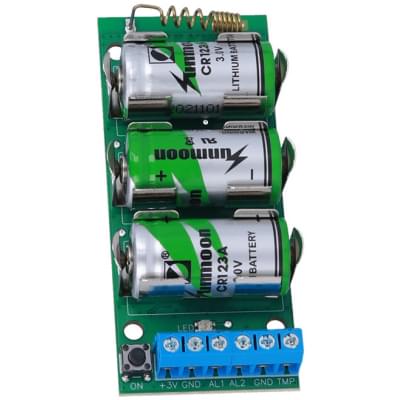

U-Prox Wireport — бездротовий модуль для підключення дротових датчиків та ІЧ-бар’єрів
U-Prox Wireport — це компактний і надійний вхідний модуль, який дозволяє інтегрувати дротові охоронні датчики, ІЧ-бар’єри та інше низькоспоживче обладнання у бездротову систему безпеки U-Prox. Він перетворює сигнали дротових сенсорів у зашифровані радіоповідомлення, зберігаючи повну функціональність охоронних пристроїв і підвищуючи гнучкість їх застосування.
Модуль описано як бездротовий міст між дротовими датчиками та панеллю U-Prox із трьома входами (ALM1, ALM2, TMP) та контрольованим виходом живлення 3 В до 50 мА.
Переваги U-Prox Wireport
1. Підтримка двох дротових детекторів + тампер
Має 3 входи:
- ALM1 — сигнал тривоги 1
- ALM2 — сигнал тривоги 2
- TMP — антивандальний контакт
Це дозволяє підключати одразу два незалежні датчики або двобімові ІЧ-бар’єри.
2. Вихід живлення 3 В, 50 мА
U-Prox Wireport самостійно живить дротові датчики, якщо їхнє споживання не перевищує 50 мА.
3. Автономність до 5 років
Модуль працює від трьох батарей CR123A (1500 мА·год кожна).
За умов використання 2 датчиків із 24 мкА у режимі очікування автономність становить до 5 років.
4. Двосторонній захищений зв’язок та антиглушіння
Підтримує:
- радіоканал ISM 868/869 або 916.5–917 МГц,
- дальність до 4800 м у прямій видимості,
- шифрування 256 біт,
- виявлення саботажу.
5. OTA-оновлення
Модуль отримує оновлення прошивки автоматично без підключення кабелів.
6. Компактні розміри та простий монтаж
Габарити — 89.7 × 38.8 × 20.5 мм.
Монтаж показано у схемах на стор. 3: кріплення пластиною, відкритий доступ до клем, індикатор стану, кнопка ввімкнення.
7. Працює навіть без зовнішнього живлення
Завдяки батарейному живленню Wireport забезпечує стабільну роботу датчиків навіть при зникненні електрики.
Технічні характеристики
- Входи: ALM1, ALM2, TMP
- Живлення підключених датчиків: 3 В, 50 мА макс.
- Батареї: 3 × CR123A, 1500 мА·год
- Автономна робота: до 5 років
- Радіоканал: ISM, кілька частотних каналів
- 868.0–868.6 МГц (EU/UA)
- 869.0–869.4 МГц (MA)
- 916.5–917 МГц (AU)
- Дальність радіозв’язку: до 4800 м LoS
- Комунікація: двостороння, шифрована AES-256, виявлення глушіння
- Температура роботи: –10…+55 °C
- Вологість: до 75%
- Кліматичний клас: II (EN 50131-1)
- Ступінь безпеки: Grade 2
- Габарити: 89.7 × 38.8 × 20.5 мм
- Вага: 0.34 кг
Рекомендації щодо встановлення
1. Підготовка місця
- Встановлювати тільки у приміщенні.
- Уникати зон з перешкодами для радіосигналу.
- Забезпечити зручний доступ до клем.
2. Монтаж модуля
- Закріпити монтажну пластину.
- Правильно орієнтувати антену.
- Прикрутити корпус гвинтом.
3. Підключення дротових датчиків
- ALM1/ALM2 для сигналів тривоги.
- TMP — для тампера датчика.
- Дотримуватися полярності +3V / GND.
4. Реєстрація у системі U-Prox
- Запустити U-Prox Installer.
- Піднести модуль на 1–2 м від хаба.
- Утримувати кнопку 10–15 секунд до індикації.
5. Тестування зв’язку
LED індикатор показує рівень сигналу:
- Зелений — хороший (–10…–87 dBm)
- Жовтий — задовільний (–88…–94 dBm)
- Червоний — поганий (–95…–111 dBm)
Комплектація
- U-Prox Wireport
- 3 × CR123A (встановлені)
- Короткий посібник
U-Prox Wireport — універсальний модуль для підключення дротових датчиків та ІЧ-бар’єрів до бездротової системи безпеки U-Prox. Оснащений трьома входами, виходом живлення 3 В, двостороннім шифрованим зв’язком та автономністю до 5 років, він забезпечує повну сумісність традиційних дротових технологій із сучасними бездротовими рішеннями. Компактний, простий у монтажі та здатний працювати навіть при зникненні електроживлення — це ідеальний вибір для розширення системи безпеки без прокладання додаткових кабелів.
