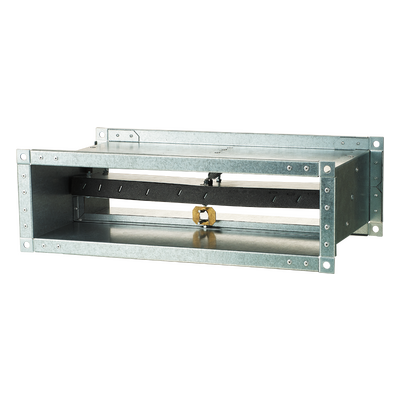

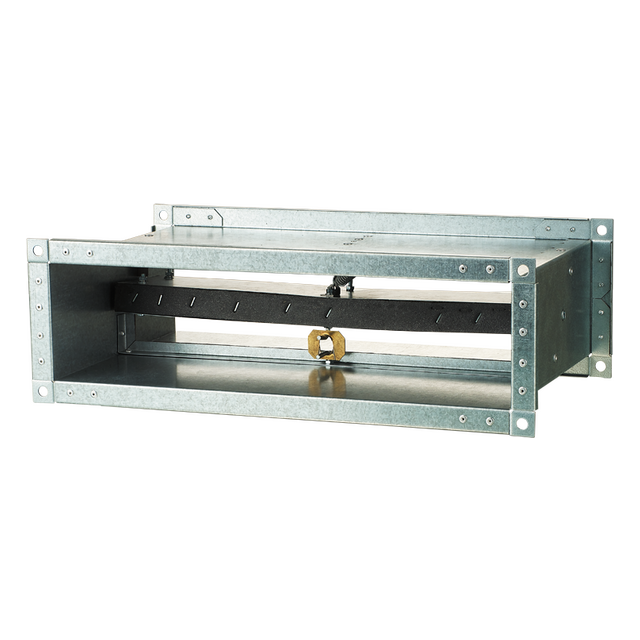

Нормально відкритий вогнезатримуючий канальний клапан з механічним приводним пристроєм Vents КП-2-600х200-2-72С-СН
Клапани протипожежні призначені для автоматичного перекриття технологічних отворів та отворів у місцях проходження вентиляційних каналів через міжповерхове перекриття, стіни, перегородки, а також для перекриття отворів в огороджувальних конструкціях припливно-витяжних каналів протидимної вентиляції. Клапани цього виконання не призначені для встановлення в повітропроводах та каналах приміщень категорій А та Б пожежо-вибухонебезпечності, у місцевих відсмоктуваннях вибухонебезпечних сумішей. Межа вогнестійкості клапана протипожежного димового універсального серії ККД-1 становить щонайменше 60 хв (ЕI 60) за нормальної температури 600 °З.
Конструкція Клапани серії КП-1 виконані у промисловому виконанні з мінімізованою елементною базою та використанням низьколегованої оцинкованої сталі. Заслінка клапана виготовлена з вогнестійкого матеріалу. Канальний тип має на увазі наявність у корпусі двох приєднувальних фланців для вбудовування у вентиляційний канал (систему повітроводів) та зовнішнє розміщення елементів виконавчого механізму для зручності їх обслуговування ззовні. Клапани серії КП-1 виконані у спрощеному конструктивному виконанні без роздільника гарячої та холодної зон.
Залежно від виконання клапани серії КП-1 оснащені приводним механічним пристроєм із плавкою вставкою та зворотною пружиною. Приведення клапана в робоче положення здійснюється при спрацьовуванні плавкою вставки на підвищення температури.
Механізм аварійного спрацьовування клапана Заслінка встановлена в охоронне положення (стан клапана поза вогневим впливом) і зафіксована плавкою вставкою (при установці заслінки клапана в охоронне положення зводиться пружина). У разі аварійного спрацьовування (стан клапана при безпосередньому вогневому впливі) плавка вставка роз'єднується, і пружина зворотна призводить заслінку клапана в робоче положення.
Електропривод Клапани серії КП-1 можуть бути оснащені електроприводом із вбудованою зворотною пружиною та терморозмикаючим пристроєм дублюючої дії. Привід клапана в робоче положення (при безпосередньому вогневому впливі) здійснюється дистанційно за допомогою електроприводу. Приведення клапана в робоче або охоронне положення може здійснюватися повністю дистанційно з пульта керування або вручну, з використанням рукоятки ручного зведення, яке завжди входить до комплекту обов'язкового постачання електроприводу.
Механізм аварійного спрацьовування При спрацьовуванні пульта управління терморозмикаючий дублюючий пристрій перериває подачу електрики на електропривод, і пружина зворотна приводу приводить клапан в робочий стан. Заслінка клапана автоматично встановлюється в охоронне (стан клапана поза вогневим впливом) положення. Електропривод постійно перебуває під напругою.
Процедура аварійного спрацьовування При аварійному спрацьовуванні (стан клапана при безпосередньому вогневому впливі) електропривод із зворотною пружиною відключається від живлення, і заслінка клапана автоматично встановлюється в робоче положення за рахунок пружини. У разі відключення напруги живлення, не пов'язаного з пожежею, та подальшого його включення на приводі зі зворотною пружиною заслінка клапана повертається в охоронне положення.
Монтаж Монтаж клапана в протипожежній огороджувальній конструкції здійснюється відповідно до чинних норм і правил. Вогнестійкість загортання повинна бути не нижче вогнестійкості огороджувальної конструкції.
Клапани можна встановлювати у будь-якому положенні вертикальних та горизонтальних проходах протипожежних конструкцій. Проходи для встановлення клапанів повинні бути зроблені так, щоб уникнути перенесення всіх навантажень від протипожежних конструкцій на корпус клапана. Прилеглий повітропровід повинен бути підвішений так, щоб унеможливити перенесення навантаження від повітропроводу на фланець клапана.

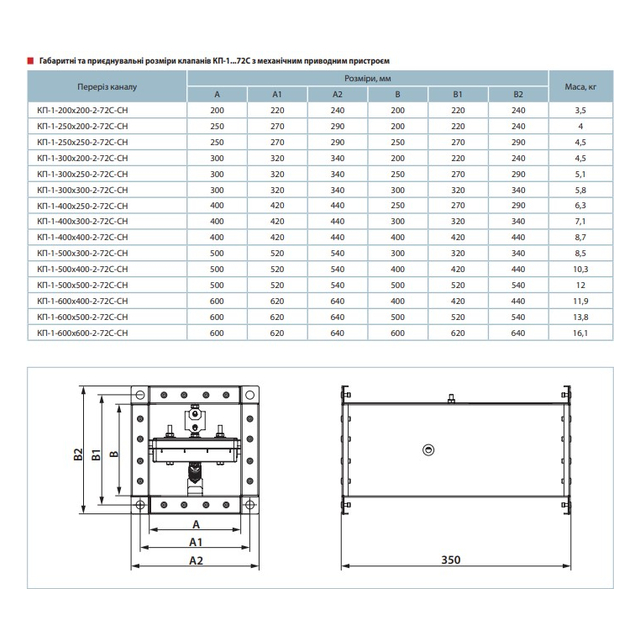

Мінімальний вільний простір для підступу до керівних частин повинен бути не менше ніж 350 мм. Має бути доступний оглядовий отвір. У процесі установки необхідно враховувати розмір «К». При встановленні двох або більше клапанів в одній протипожежній розділовій конструкції відстань між двома сусідніми клапанами має бути не менше ніж 200 мм.
Клапан повинен бути встановлений так, щоб заслінка клапана (у закритому положенні) була розташована в площині протипожежної розділової конструкції. Якщо такий монтаж неможливий, корпус клапана між протипожежною розділювальною конструкцією та заслінкою клапана має бути ізольований матеріалом відповідно до чинних стандартів.
Механізм керування клапаном повинен бути захищений від пошкоджень та забруднень. Корпус клапана не повинен деформуватися при закладенні. Після монтажу заслінка не повинна чіплятися за корпус клапана під час відкривання або закривання.
Протипожежний клапан можна вбудувати в щільну стінову конструкцію, виготовлену, наприклад, із звичайної бетонної кладки товщиною не менше 100 мм або в гіпсокартонну стіну з необхідним ступенем вогнестійкості, або в щільну стельову конструкцію, виготовлену, наприклад, зі звичайного бетону товщиною не менше 100 мм. Для ущільнення клапана в розділовій конструкції заборонено використовувати різні піняться речовини.
