Grundfos CR3-7 A-FGJ-A-E-HQQE 3x230 – вертикальний, багатоступінчатий відцентровий насос з всмоктувальним та напірним патрубками на одному рівні ("in-line"). Головка і основа насоса виконані з чавуну, усі інші деталі, які змочуються, виконані з нержавіючої сталі. Картриджеве ущільнення валу забезпечує високу надійність, безпеку в роботі, а також легкий доступ та обслуговування. Передача електроенергії здійснюється за допомогою жорсткої роз'єднаної муфти. З'єднання трубопроводів здійснюється за допомогою комбінованих фланців DIN-ANSI-JIS.
Насос оснащений 3-фазним асинхронним двигуном з вентиляторним охолодженням.
Рідина:
- Робоча рідина: вода.
- Діапазон температур рідини: -20 .. 120°C.
- Температура рідини, що перекачується: 20°C.
- Щільність: 998.2 кг/м³.

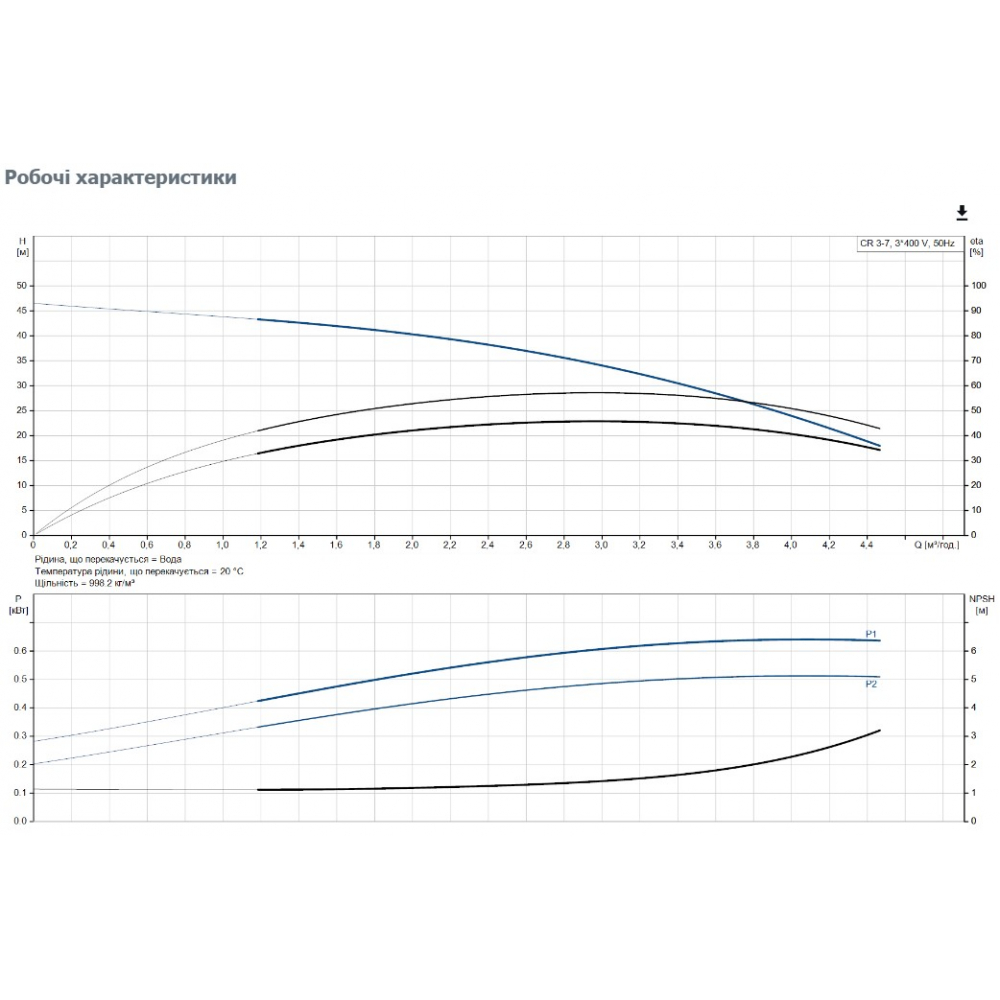

Технічні дані:
- Швидкість насоса, за якої розраховані його характеристики: 2856 об./хв.
- Номінальна витрата: 3 м³/год.
- Номінальний напір: 32,8 м.
- Розташування насоса: вертикальне.
- Тип ущільнення вала: одинарне.
- Сертифікати: CE,EAC,UKCA,SEPRO.
- Сертифікати для питної води: WRAS,ACS.
- Допуски на робочі характеристики: ISO9906:2012 3B.
Матеріали:
- Основа: Cast iron, EN 1561 EN-GJL-200, ASTM A48-25B.
- Робоче колесо: нержавіюча сталь, EN 1.4301, AISI 304.
- Внутрішні підшипники: SIC.

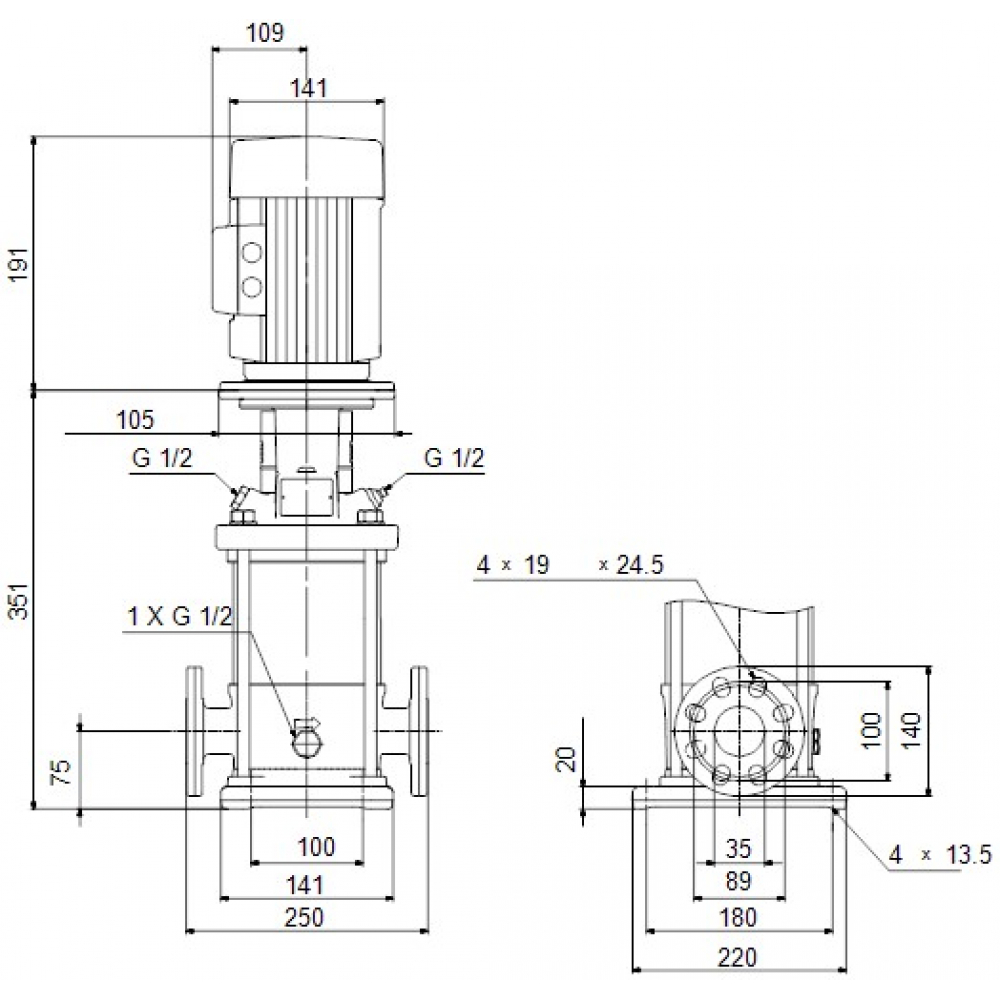

Монтаж:
- Максимальна температура довкілля: 40 °C.
- Максимальний робочий тиск: 25 бар.
- Максимальний тиск за заданої температури: 25 бар / 120 °C., 25 бар / -20 °C.
- Тип з'єднання: DIN / ANSI / JIS.
- Розмір всмоктувального патрубка: DN 25/32., 1 1/4 ″.
- Розмір напірного патрубка: DN 25/32., 1 1/4 ″.
- Номінальний тиск підключення: PN 25.
- Фланцевий впускний отвір: 250 lb.
- Розмір фланця електродвигуна: FT85.

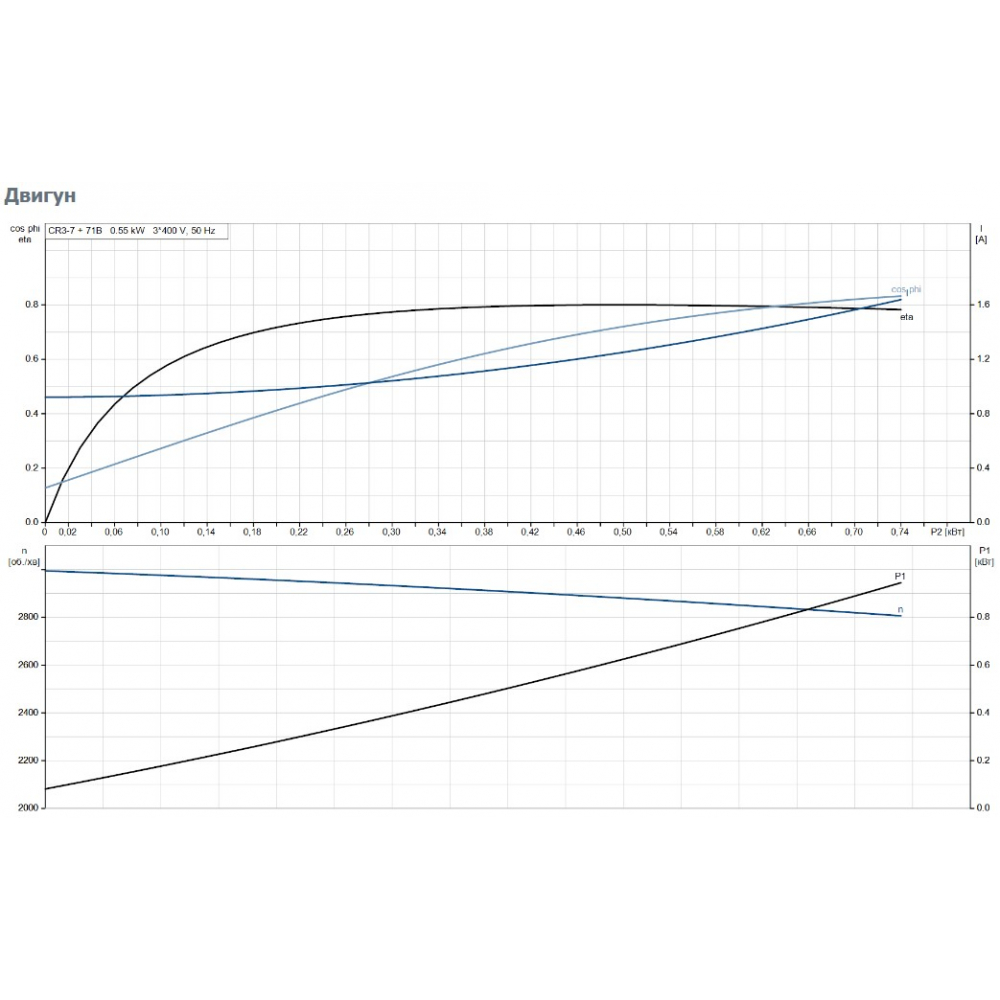

Дані електрообладнання.
- Стандарт електродвигуна – IEC.
- Тип електродвигуна – 71B.
- Номінальна потужність – P2 – 0.55 кВт.
- Енергія (Р2), необхідна для насоса – 0.55 кВт
- Частота мережі живлення – 50 Гц.
- Номінальна напруга – 3 x 220-240D/380-415Y В.
- Номінальний струм – 2.50/1.44 A.
- Пусковий струм – 580-620 %.
- Cos фі – характеристика потужності – 0.80-0.70.
- Номінальна швидкість – 2830-2850 об./хв.
- Клас енергоефективності – IE3.
- Ефективність електродвигуна за повного навантаження – 77.8 %.
- Ефективність двигуна за 3/4 навантаження – 81.5-78.5 %.
- Ефективність електродвигуна за 1/2 навантаження – 79.5-74.5 %.
- Кількість полюсів – 2.
- Клас захисту (IEC 34-5) – 55 Dust/Jetting.
- Клас ізоляції (IEC 85) – F.
- Вбудований захист електродвигуна – відсутній.
- Номер електродвигуна – 85805103.
