Електропривід для вентиляції Belimo LM24A використовується для управління повітряною заслінкою з площею перерізу не вище 1 м2 у системах вентиляції і кондиціонування. Зусилля цього приводу складає 5 Нм.
Конструкція
Пристрій встановлюється на вал заслінки. Привід забезпечений фіксатором, який перешкоджає його обертанню. При роботі електропривіду він зупиняється автоматично досягши крайнього положення. При натисненні на кнопку корпусу, зубчастий редуктор виводиться із зачеплення і заслінкою можна управляти вручну. Кут повороту настроюється за допомогою механічних упорів.
Управління
Управління регулюючою заслінкою забезпечує 3-х точкова схема. Відкриття або закриття заслінки забезпечується управлінням за однопровідною схемою.
Схема підключення
Однопровідне управління
Двопровідне управління
Гарантія
Гарантійний термін на сервопривід для повітряної заслінки складає 12 місяців від дати продажу. Постачальник не несе відповідальності за механічні ушкодження, використання пристрою не за призначенням, самостійної модифікації або ремонту.

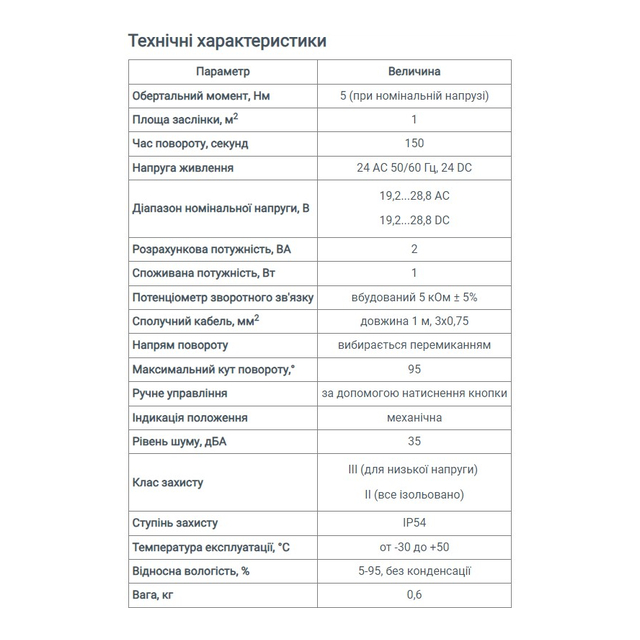

Характеристики
Бренд
Vents

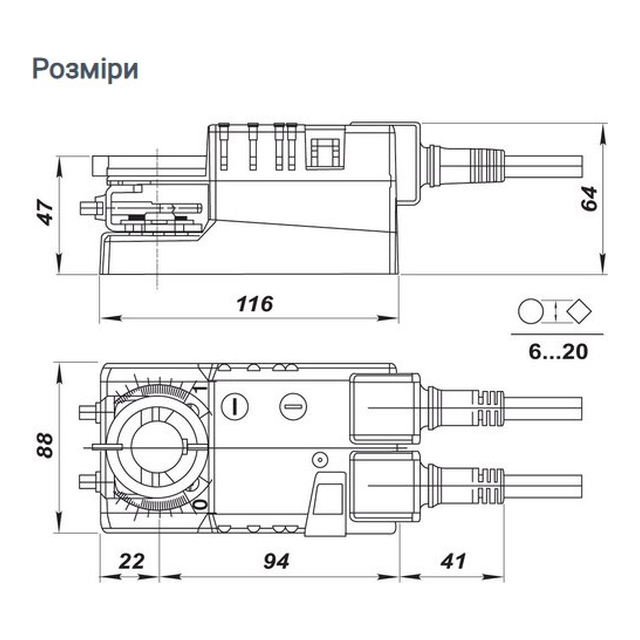

Розмір (ДхШхВ)
64х116х88 мм
Управління
ручне керування за допомогою натискання кнопки, із самоповерненням; індикація положення: механічна
Температура експлуатації
-30 °С - +50 °С
Споживана потужність
1 Вт.; розрахункова потужність: 2 ВА
Вологість
5…95 % без конденсації
Тип
електропривід повітряної засувки
Вага
0,6 кг.
Комплект поставки
електропривод Belimo LM24A, інструкція з експлуатації
Призначення
для керування повітряною заслінкою в системах вентиляції та кондиціювання
Тип підключення
електричне підключення – клемна колодка 4 мм2
Живлення
24 В ~ 50/60 Гц, 24 В
Системи захисту
клас захисту: III (для низьких напруг); II (все ізольовано)
Ступінь захисту
IP54 - обладнання має частковий захист від попадання всередину оболонки пилу та твердих тіл розмірами не менше 1,0 мм. та захист від попадання всередину оболонки бризок, що падають під будь-яким кутом
Додаткова інформація
рівень шуму: 35 дБа; потенціометр зворотного зв'язку: вбудований 5 кім ± 5%; крутний момент: 5 (при номінальній напрузі) Нм; час повороту: 150 секунд
Гарантія
12 місяців офіційної гарантії від виробника
Характеристики та комплектація товару можуть змінюватись виробником без попередження. Магазин не несе відповідальності за зміни, внесені виробником. Уточнюйте, будь ласка, важливі для Вас характеристики товару у наших менеджерів.
