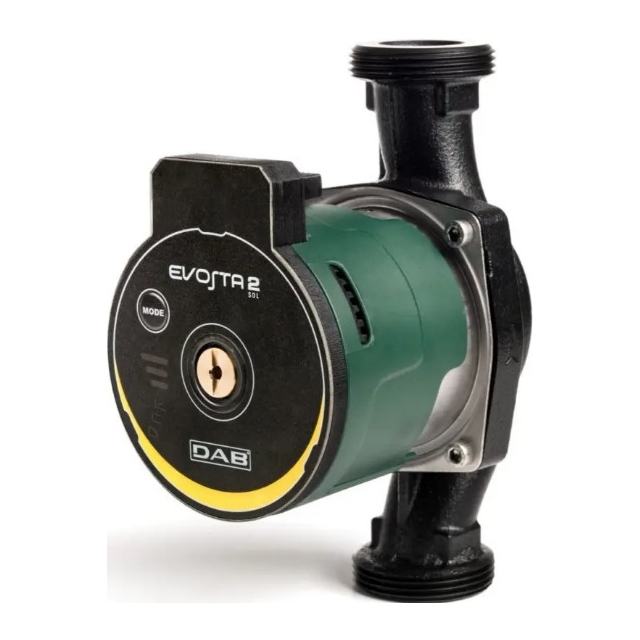

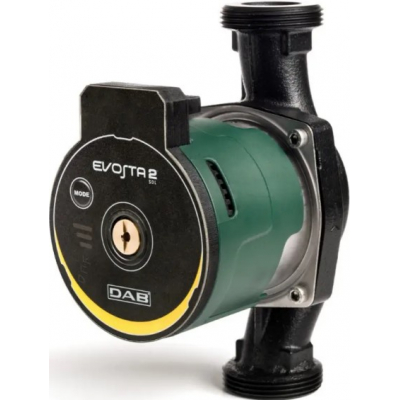

Циркуляційний насос DAB EVOSTA2 20-105/130 SOL M230/50-60 (60188421)

Електронні циркуляційні насоси з мокрим ротором DAB EVOSTA2 20-105/130 SOL (1") M230/50-60 DAB призначені для циркуляції води в побутових системах опалення та кондиціювання повітря на сонячних батареях.

Переваги DAB EVOSTA2 SOL:

Це нова лінійка циркуляційних насосів DAB, яка поєднує міцність механічного циркуляційного насоса з перевагами електронного циркуляційного насоса.
Завдяки синхронному двигуну з постійними магнітами, перетворювачу частоти та індексу енергоефективності EEI ≤ 0,20, а також класу захисту IPX4 та вбудованому штекеру, сімейство EVOSTA 2 SOL вважається одним із найкращих продуктів у категорії з точки зору продуктивності та надійності.
Лінійка циркуляційних насосів EVOSTA 2 SOL є ідеальною заміною старим тришвидкісним циркуляційним насосам завдяки своїм компактним розмірам та універсальній продуктивності.
Виріб також надзвичайно зручний у використанні, з одним ключем для послідовного налаштування та прямим доступом до валу двигуна для його розблокування за потреби.

Особливості конструкції:

1. Чавунний корпус насоса з катафорезним лакофарбовим покриттям та двигуном з мокрим ротором.
2. Сталевий кожух двигуна, технополімерне робоче колесо.
3. Керамічний вал двигуна на керамічних втулках, що змащуються рідиною, що перекачується.
4. Втулка ротора, втулка статора та запірні фланці з нержавіючої сталі.
5. Графітове завзяте кільце.
6. Кільце ущільнювача з EPDM і латунна заглушка сапуна.
7. Завдяки внутрішньому захисту двигуна насосу не потрібний захист від перевантаження.

Панель керування:

Функції циркуляційних насосів EVOSTA 2 SOL можна змінювати на панелі керування на кришці електронного пристрою керування. Насос має дев'ять налаштувань, які можна вибрати за допомогою кнопки MODE
Шість сегментів, що світяться, на дисплеї відображають налаштування насоса. Версія EVOSTA SOL PWM може керуватися із зовнішнього блоку керування за допомогою цифрового сигналу PWM (широтно-імпульсна модуляція). Задане значення кривого регулювання може бути наступним типом:
- пропорційний тиск
- Постійна швидкість.
Це визначається за допомогою робочого циклу сигналу PWM, застосовуваного відповідно до стандарту VDMA Einheitsblatt 24244 «Циркуляційні насоси з мокрим ротором – Специфікація сигналів управління PWM».
Більше того, сигнал PWM на виході плати відображає режим циркуляційного насоса.

Технічні дані:

1. Робочий діапазон: 0-4 м³/год із напором до 14,5 метрів.
2. Діапазон температур рідини, що перекачується: від -10 °C до +110 °C. (Навколишнє середовище від 130 °C до 60 °C).
3. Робочий тиск: 10 бар (1000 кПа)
4. Клас захисту: IPX4.
5. Клас ізоляції: F.
6. Монтаж: з горизонтальною віссю двигуна
7. Стандартний вхід: однофазний: 220-240В, 50Гц.
8. Підключення вхідного живлення: вилка Molex з кабелем 1,5 м
9. Роз'єм сигналу PWM: вилка з кабелем 1,5 м (тільки версії OEM).
10. Рідина, що перекачується: чиста, без твердих частинок і мінеральних масел, нев'язка, хімічно нейтральна, з властивостями, аналогічними воді (гліколь макс. 50%).
