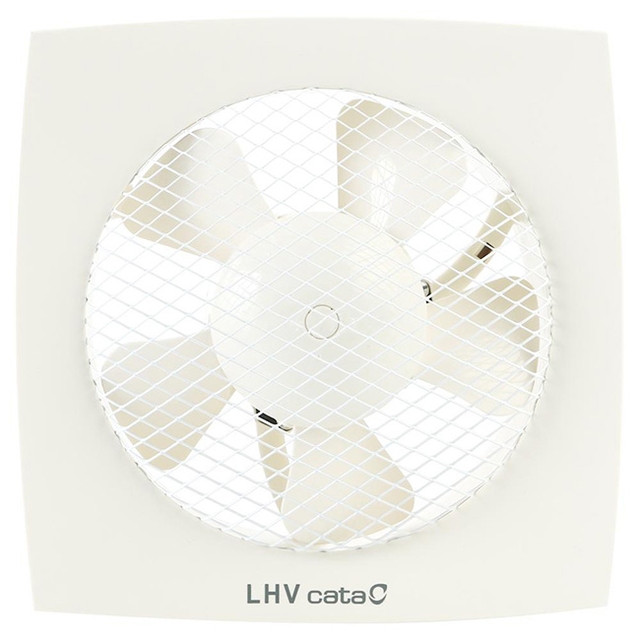

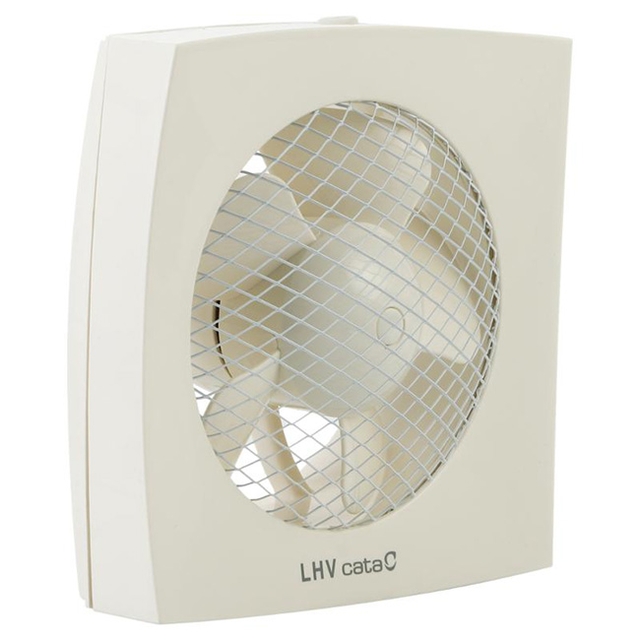

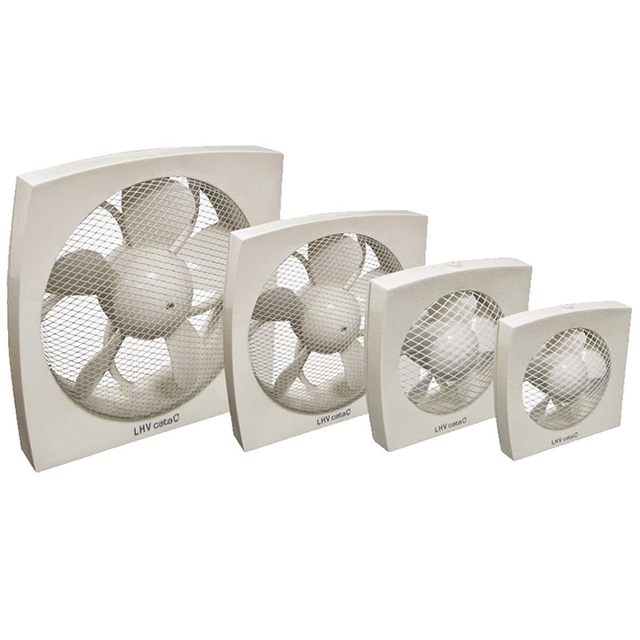

Вентилятори Cata LHV 225 . Настінний та віконний монтаж. Елегантний дизайн, висока продуктивність та якість. Осьові вентилятори з металевими захисними ґратами. Вони характеризуються дуже низьким рівнем шуму при роботі, простотою збирання та обслуговування.
ЗАСТОСУВАННЯ:
Вентиляція загальних приміщень, офісів, залів очікування, ресторанів та подібних приміщень. Установка у вертикальному положенні з витяжкою через стіну чи вікно. Вентилятор призначений для роботи у внутрішньому фоновому середовищі з температурою навколишнього повітря від 0 до +40°С, транспортування чистого повітря без пилу, жиру, пари хімікатів та інших забруднень. Також необхідно стежити за тим, щоб вентилятор не замерзав і в нього не надходив водяний конденсат холоднішого середовища (зовні).
Корпус:
Корпус та передня кришка виготовлені з механічно стійкого термопластику ABS білого кольору з високою стійкістю до кольору. Передня кришка має металеву захисну сітку. По нижньому краю передня кришка кріпиться одним гвинтом.
РОБОЧЕ КОЛЕСО:
Осьове робоче колесо виготовлене з АБС-пластику.
ДВИГУН:
Асинхронний із коротким якорем. У моделях діаметром 190 і більше використовують пусковий конденсатор. Двигун оснащений підшипниками ковзання із заповненням мастилом на весь термін служби та завзятим підшипником для горизонтальної установки. Він також оснащений одноразовим запобіжником від перевантаження. Робоча температура трохи більше 40°C. Ступінь захисту IPX4. Електроживлення 230В/50Гц. LHV 160 та LHV 300 відносяться до класу II (подвійна ізоляція).
КЛЕМНА КОРОБКА:
Клемна коробка доступна після відгвинчування гвинта кріплення і зняття передньої кришки. Окремі клеми мають буквене позначення:
N – нульовий провід
L - фаза заземлення (LHV 190, LHV 225, LHV 350, LHV 400)
ЕЛЕМЕНТИ УПРАВЛІННЯ:
Вентилятор вмикається та вимикається будь-яким зовнішнім вимикачем 230В/50Гц.
НАПРЯМОК ПОТОКУ:
Напрямок потоку відпрацьованого повітря – від ґрат передньої кришки до заднього випускного отвору. Зміна напряму потоку неможлива.
ВСТАНОВЛЕННЯ:

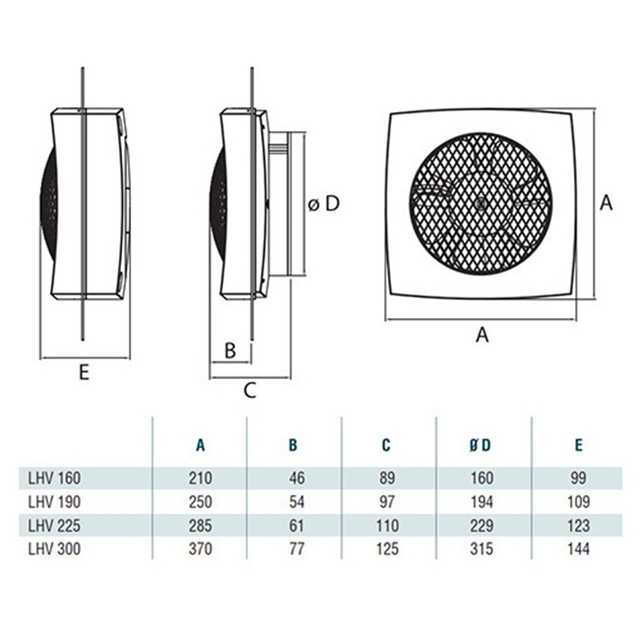

Вентилятори можуть бути встановлені у вертикальному положенні як на стіні, так і у вікні. Для встановлення у скло вентилятор оснащений фіксуючою пластиною, що забезпечує надійне двостороннє кріплення до шибки. При монтажі на стіну фіксуюча пластина знімається та не використовується. Кріплення до стіни здійснюється за допомогою 4 шурупів по кутах шафи.
ЗОВНІШНІ САМОВАНТАЖНІ ЖАЛЮЗІ :
Вентилятори серії LHV можуть бути оснащені зовнішнім кожухом із самоваговими жалюзі. Вони бувають того ж діаметра, що і вентилятори, і виготовлені з того самого матеріалу.
РЕГУЛЮВАННЯ ШВИДКОСТІ:
Здійснюється електронними чи трансформаторними регуляторами швидкості шляхом зміни напруги.
Шум:
Рівень шуму вимірюється на відстані 2 м по осі всмоктування, коли вентилятор працює на повній швидкості.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ:
Передню кришку можна зняти і очистити після відкручування гвинта. Оскільки клемна колодка відкривається під час зняття передньої панелі, необхідно спочатку відключити вентилятор від електророзподілу, вимкнувши автоматичний вимикач.
ОБЛАДНАННЯ:
Вентилятори LHV оснащені кріпильною пластиною для монтажу у склі. Для настінного монтажу ця фіксуюча пластина знімається з вентилятора і не використовується.
