Припливно-витяжна установка Vents АОВ 45

Агрегати з водяним теплообмінником для організації енергоощадного та ефективного повітряного опалення (охолодження) в різних приміщеннях Vents АОВ 45

Опис

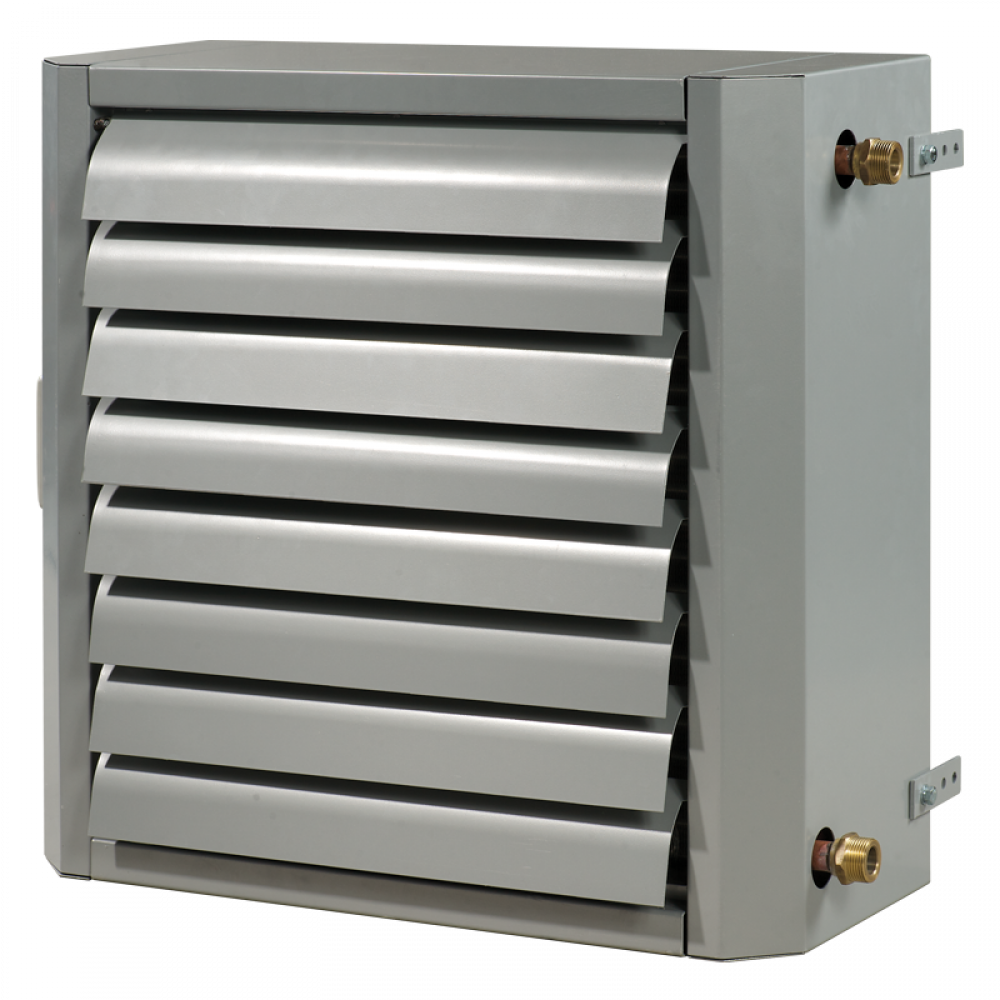

Повітряно-опалювальний агрегат з водяним теплообмінником Vents АОВ 45 призначений для нагрівання або охолодження повітря в приміщенні за допомогою водяного теплоносія та рівномірного його розподілу за допомогою вентилятора та направляючих жалюзі. Цей пристрій дозволяє швидко прогрівати або охолоджувати великі приміщення за рахунок застосування в конструкції високоефективного калорифера та потужного вентилятора, або організувати локальне нагрівання або охолодження робочої зони, наприклад, у великих ангарах або виробничих цехах. Продуктивність вентилятора даної моделі становить 3850 м3/год.

Застосування

Ці агрегати призначені для обігріву чи охолодження приміщень великого об'єму:

• виробничі цехи,
• авторемонтні майстерні,
• автомийки,
• гаражі,
• автосалони,
• склади,
• торгові центри,
• супер та гіпермаркети,
• магазини,
• спортивні зали,
• конференц-зали,
• виставкові зали,
• тваринницькі та птахоферми,
• теплиці та інші аналогічні приміщення.

Установка агрегатів знижує витрати часу на монтаж та інвестиційні витрати на систему опалення чи охолодження загалом.

Конструкція

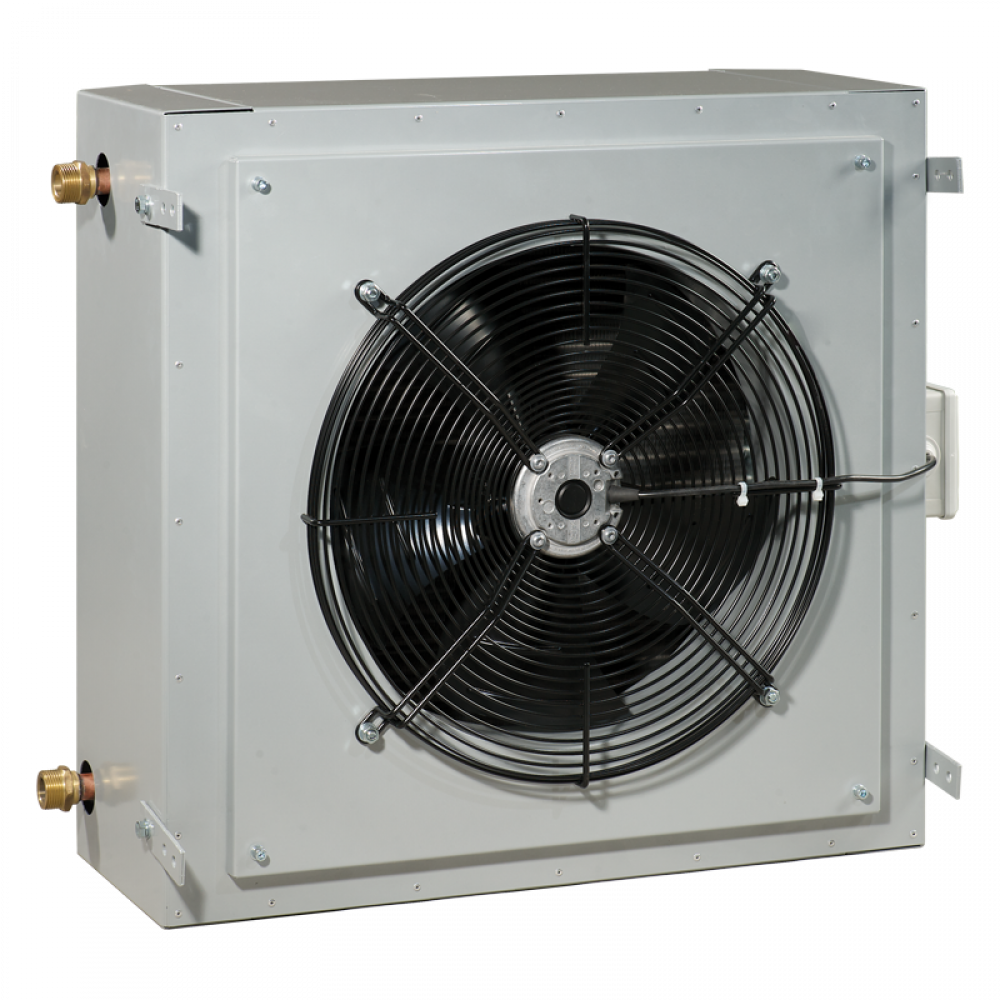

Агрегат АОВ складається з осьового вентилятора та мідно-алюмінієвого оребренного водяного теплообмінника, розміщених у сталевому корпусі з полімерним покриттям. Теплообмінник має виведені через бічну стінку корпусу патрубки із зовнішнім трубним різьбленням для підведення та підключення теплоносія.

Двигун вентилятора

Застосовуються асинхронні двигуни із зовнішнім ротором, які мають вбудований тепловий захист із автоматичним перезапуском.

Управління та регулювання

Можливе плавне або ступінчасте регулювання швидкості обертання вентилятора, яке здійснюється за допомогою тиристорного або трансформаторного регулятора. Зниження швидкості обертання вентиляторів дозволяє зменшити витрату повітря та об'єм теплопередачі на опалення або охолодження.

Моделі АОВ ... А обладнані блоком автоматики для керування режимами роботи опалювального або охолоджувального агрегату. Корпус виготовлений із сталі з полімерним покриттям з індексом захисту IP44. Блок автоматики має три режими керування роботою агрегату АОВ (зміна швидкості обертання вентилятора).

Блок обладнаний вимикачем з індикатором роботи, гермовводами для підключення проводів та плавким запобіжником для захисту від пошкодження при короткому замиканні. Блок автоматики експлуатується спільно з цифровими термостатами серії ТСТ-3 із сенсорним дисплеєм (ТСТД-3 комплектується пультом ДК) або РТС-1-400 з РК-дисплеєм (РТСД-1-400 комплектується пультом ДК), які постачаються окремо.

Термостат встановлюється у приміщенні, де розміщено повітряно-опалювальний або охолоджувальний агрегат, він вимірює температуру та визначає режим роботи. Для коректної роботи опалювального агрегату, термостат необхідно розміщувати у місці, де на нього не впливають місцеві вікна, двері та батареї опалення. Для керування кількома повітряно-опалювальними або охолоджувальними агрегатами, що працюють в одному приміщенні, можливе використання одного термостату.

Монтаж

За допомогою кронштейнів агрегат можна встановлювати на стінах (колоннах) у вертикальному положенні або на стелі (балках) у горизонтальному положенні.

Переваги повітряного опалення

• Швидке досягнення заданої температури у приміщенні.
• Мала інерційність системи дозволяє застосовувати змінний тепловий режим або зональне обігрів.
• Висока теплопродуктивність.
• Капітальні витрати на систему повітряного опалення є значно нижчими, ніж на аналогічну систему водяного опалення.

Приклад монтажу

Повітряне опалення агрегатом Вентс АОВ у спортивному залі

Опалення у теплиці

Застосування агрегатів в автомайстерні

Створення повітряного опалення на складі
