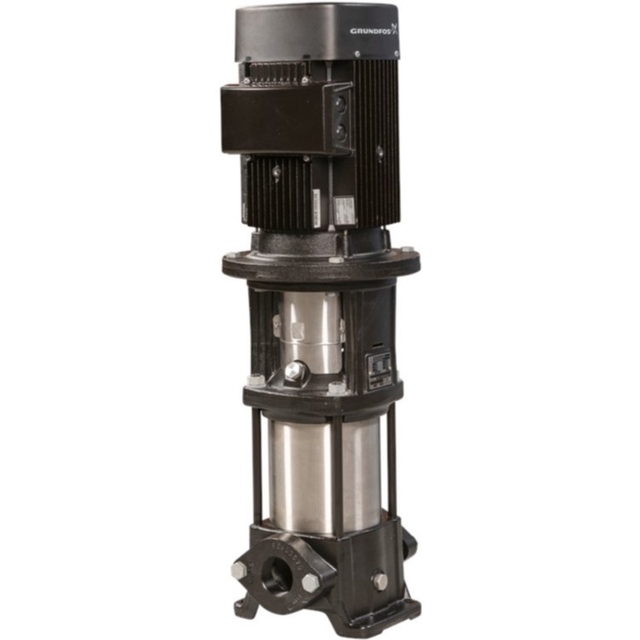

Grundfos CR10-14 AAAE-HQQE 3x (96501234) – вертикальный многоступенчатый центробежный насос с впускным и выпускным патрубками на одном уровне (инлайн). Головка и основание насоса изготовлены из чугуна, все остальные детали, контактирующие с перекачиваемой средой – из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасный оборот, а также легкий доступ и обслуживание. Передача мощности осуществляется через жесткую разъемную муфту. Насос оснащен трехфазным асинхронным двигателем с воздушным охлаждением.
Жидкость:
- Рабочая жидкость – вода.
- Диапазон температуры жидкости: -20…120 °C.
- Температура перекачиваемой жидкости: 20 °C
- Плотность: 998.2 кг/м³.
Технические данные:

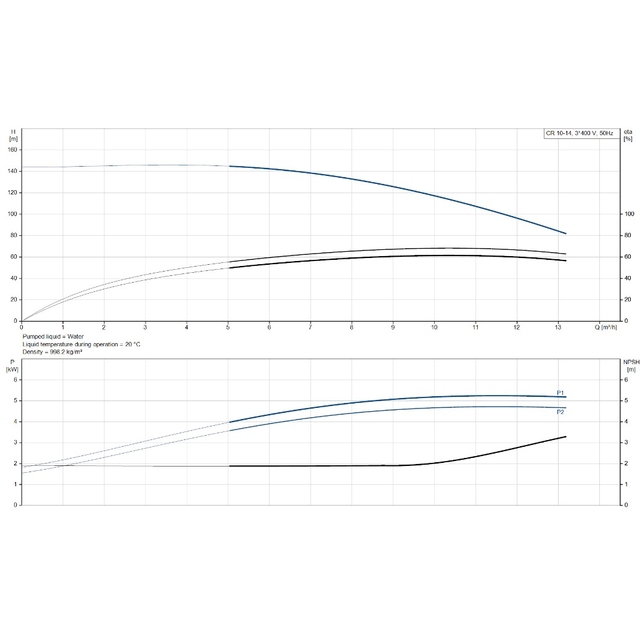

- Скорость насоса, при которой рассчитаны его характеристики – 2919 об/мин.
- Номинальный расход – 10 м³/час.
- Номинальное давление – 114,4 м
- Максимальный нажим – 143 м
- Рабочие камеры – 14
- Рабочие колеса – 14
- Количество рабочих колес с уменьшенным диаметром – 0
- Низкий NPSH – НЕТ
- Расположение насоса – вертикальное
- Тип уплотнения вала – одинарное
- Первичное уплотнение вала – HQQE
- Маркировка уплотнения вала – HQQE
- Сертификаты – CE, EAC, UKCA, SEPRO
- Сертификаты для питьевой воды – WRAS, ACS
- Допуски на рабочие характеристики ISO9906:2012 3B
- Выполнение насоса – A
- Модель – А
Материалы:
- Основание – чугун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
- Код материала – A
- Код резины – E
- Внутренние подшипники – SIC
Монтаж:
- Максимальная температура окружающей среды – 60 °C
- Максимальное рабочее давление – 16 бар
- Максимальное давление при заданной температуре – 16 бар/120 °C

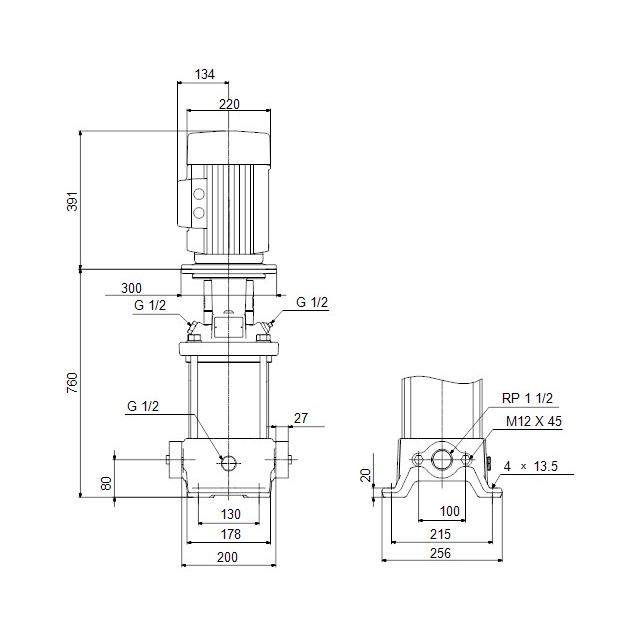

- Тип соединения – Oval/Rp
- Размер всасывающего патрубка - 1 1/2”
- Размер напорного патрубка – 1 1/2”
- Номинальное давление подключения – PN 16
- Размер фланца электродвигателя – FT265
- Код присоединения – А

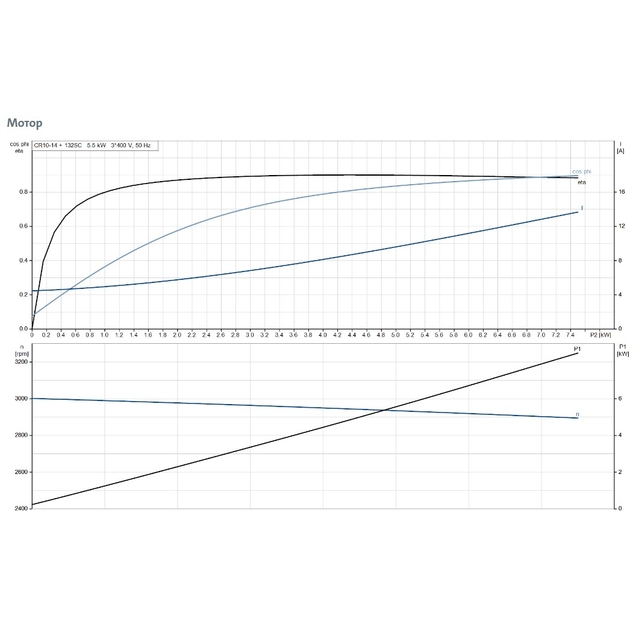

Данные электрооборудования:
- Стандарт электродвигателя – IEC
- Тип электродвигателя – 132MC
- Номинальная мощность – P2 – 5,5 кВт
- Энергия (Р2), необходимая для насоса – 5,5 кВт
- Частота питающей сети – 50 Гц
- Номинальное напряжение – 3 x 380-415D В
- Номинальный ток – 11 A
- Пусковой ток – 1080-1180%
- Cos фи – характеристика мощности: 0,87-0,82
- Номинальная скорость – 2920-2940 об/мин
- Класс энергоэффективности – IE3
- Эффективность электродвигателя при полной нагрузке – 89,2 %
- Эффективность двигателя при 3/4 нагрузки – 90,0-89,8 %
- Эффективность электродвигателя при 1/2 нагрузки – 89,6-88,4 %
- Количество полюсов – 2
- Класс защиты (IEC 34-5) – 55 Dust/Jetting
- Класс изоляции (IEC 85) – F
- Встроенная защита электродвигателя – PTC.
- Номер электродвигателя – 85U17417
