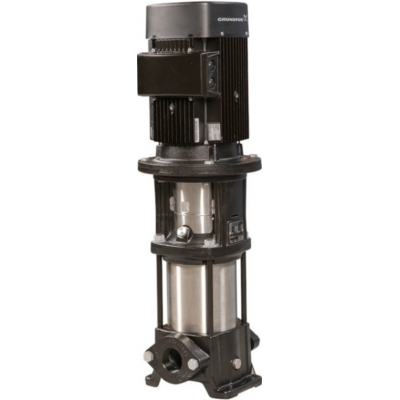

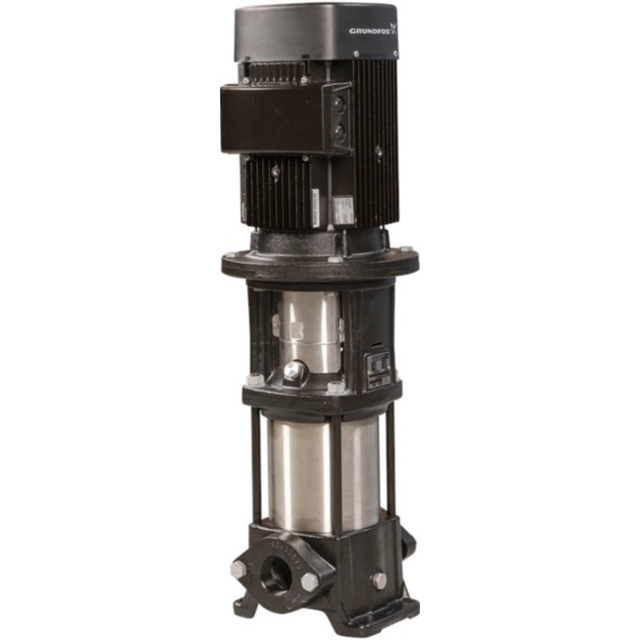

Grundfos CR1-21 A-A-A-E-HQQE 3x230/400 (96516192) – вертикальный многоступенчатый центробежный насос с впускным и выпускным патрубками на одном уровне (инлайн). Головка и основание насоса изготовлены из чугуна, все остальные детали, контактирующие с перекачиваемой средой, – из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное обращение, а также лёгкий доступ и обслуживание. Передача мощности осуществляется через жёсткую разъёмную муфту. Насос оснащён трёхфазным асинхронным двигателем с воздушным охлаждением.
Жидкость:
- Рабочая жидкость – вода.
- Диапазон температур жидкости: -20...120 °C.
- Температура перекачиваемой жидкости: 20 °C
- Плотность: 998.2 кг/м³.
Технические данные:

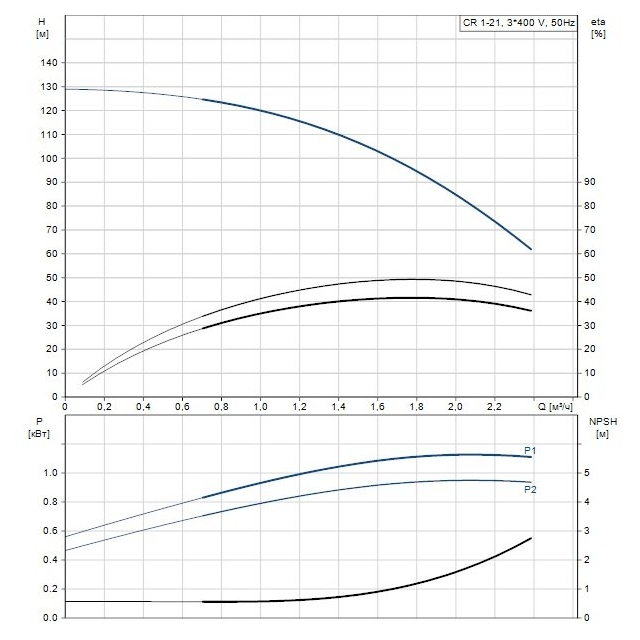

- Скорость насоса, при которой рассчитаны его характеристики – 2853 об/мин
- Номинальный расход – 1,8 м³/час.
- Номинальный напор – 96,6 м
- Максимальный напор – 129,2 м
- Рабочие камеры – 21
- Рабочие колеса – 21
- Количество рабочих колес с уменьшенным диаметром – 0
- Низкий NPSH – НЕТ
- Расположение насоса – вертикальное
- Тип уплотнения вала – одинарное
- Первичное уплотнение вала – HQQE
- Маркировка уплотнения вала – HQQE
- Сертификаты – CE, EAC, UKCA, SEPRO
- Сертификаты для питьевой воды – WRAS, ACS
- Допуски на рабочие характеристики – ISO9906:2012 3B
- Выполнение насоса – A
- Модель – А
Материалы:
- Основание – чугун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
- Код материала – A
- Код резины – E
- Внутренние подшипники – SIC

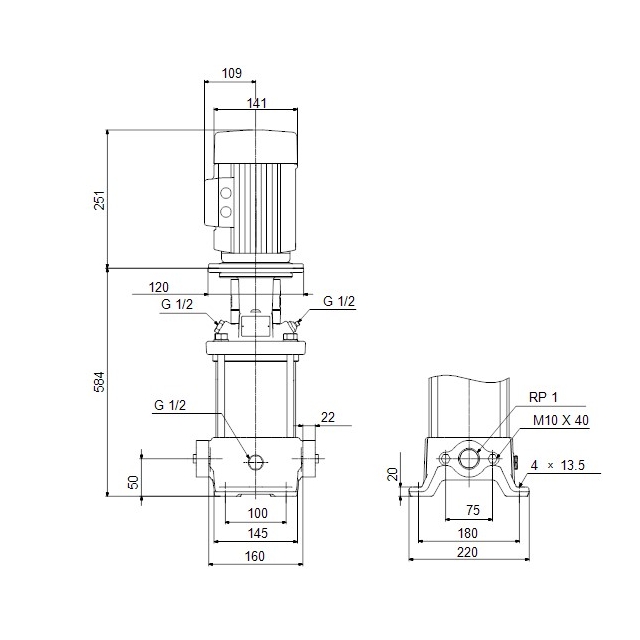

Монтаж:
- Максимальная температура окружающей среды – 60 °C
- Максимальное рабочее давление – 16 бар
- Максимальное давление при заданной температуре – 16 бар / 120 °C
- Тип соединения – Овал / Rp
- Размер всасывающего патрубка – 1″дюйм
- Размер напорного патрубка – 1”дюйм
- Номинальное давление подключения – PN 16
- Фланцевое впускное отверстие – 300 lb
- Размер фланца электродвигателя – FT100
- Код присоединения – А
Данные электрооборудования:
- Стандарт электродвигателя – МЭК
- Тип электродвигателя – 80C
- Номинальная мощность – P2 – 1.1 кВт
- Энергия (Р2), необходимая для насоса – 1.1 кВт
- Частота питающей сети – 50 Гц
- Номинальное напряжение – 3 x 220-240D/380-415Y В
- Номинальный ток – 4.35/2.50 A
- Пусковой ток – 450-500%
- Cos фи – характеристика мощности: 0.83-0.76
- Номинальная скорость – 2840-2870 об/мин
- Класс энергоэффективности – IE3
- Эффективность электродвигателя при полной нагрузке – 82.7 %
- Эффективность двигателя при 3/4 нагрузки – 84.6-84.0 %
- Эффективность электродвигателя при 1/2 нагрузки – 85.4-82.8 %
- Количество полюсов – 2
- Класс защиты (IEC 34-5) – 55 Dust/Jetting
- Класс изоляции (IEC 85) – F
- Встроенная защита электродвигателя – отсутствует.
- Номер электродвигателя – 85905176
