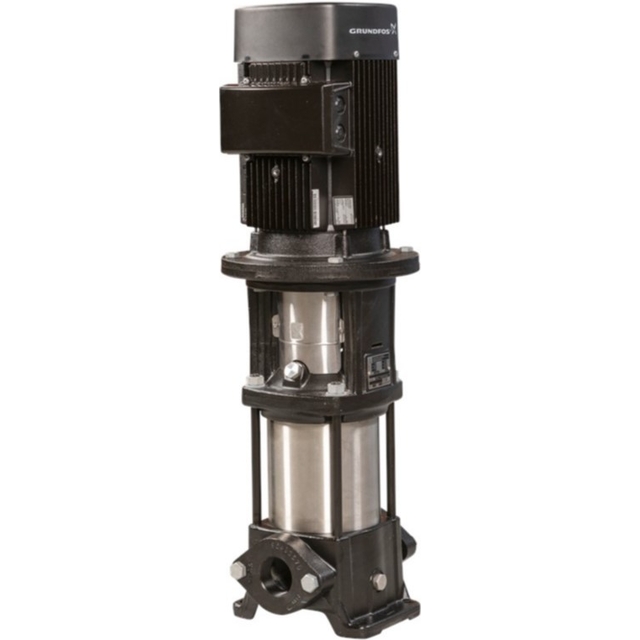

Grundfos CR10-07 AAAE-HQQE 3x (96501229) – вертикальный многоступенчатый центробежный насос с всасывающими и напорными патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания.
Жидкость:
- Рабочая жидкость – вода.
- Диапазон температуры жидкости: -20…120 °C.
- Температура перекачиваемой жидкости: 20 °C
- Плотность: 998.2 кг/м³.
Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики – 2902 об/мин.
- Номинальный расход – 10 м³/час.
- Номинальное давление - 57,2 м
- Максимальный нажим – 71,7 м
- Рабочие камеры – 7
- Рабочие колеса – 7
- Количество рабочих колес с уменьшенным диаметром – 0
- Низкий NPSH – НЕТ
- Расположение насоса – вертикальное
- Тип уплотнения вала – одинарное
- Первичное уплотнение вала – HQQE
- Маркировка уплотнения вала – HQQE
- Сертификаты – CE, EAC, UKCA, SEPRO
- Сертификаты для питьевой воды – WRAS, ACS
- Допуски на рабочие характеристики ISO9906:2012 3B
- Выполнение насоса – A
- Модель – А
Материалы:
- Основание – чугун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
- Код материала – A
- Код резины – E
- Внутренние подшипники – SIC
Монтаж:
- Максимальная температура окружающей среды – 60 °C
- Максимальное рабочее давление – 16 бар
- Максимальное давление при заданной температуре – 16 бар/120 °C

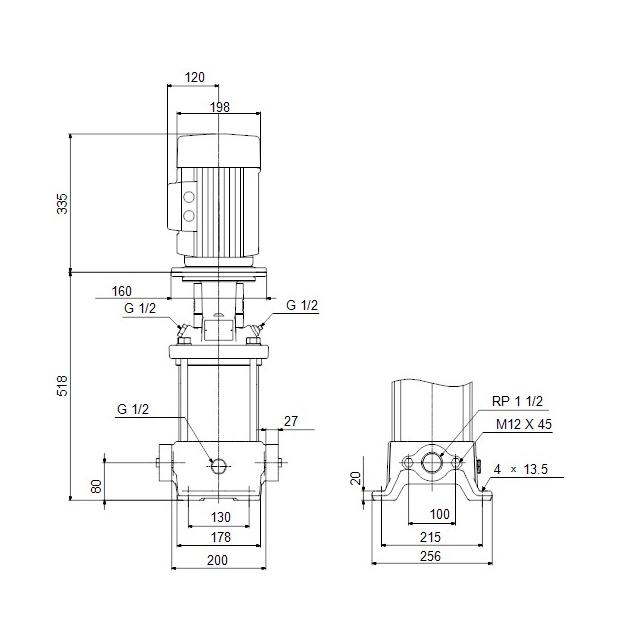

- Тип соединения – Oval/Rp
- Размер всасывающего патрубка - 1 1/2″
- Размер напорного патрубка – 1 1/2 ″
- Номинальное давление подключения – PN 16
- Размер фланца электродвигателя – FT130
- Код присоединения – А

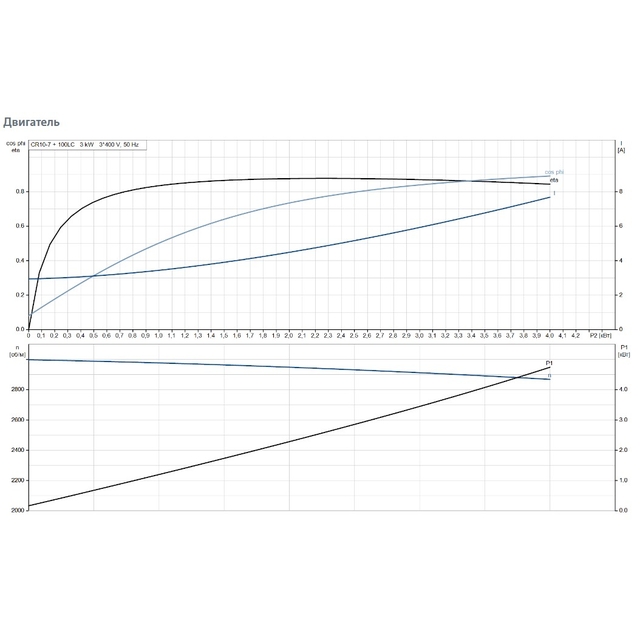

Данные электрооборудования:
- Стандарт электродвигателя – IEC
- Тип электродвигателя – 100LC
- Номинальная мощность – P2 – 3 кВт
- Энергия (Р2), необходимая для насоса – 3 кВт
- Частота питающей сети – 50 Гц
- Номинальное напряжение – 3 x 220-240D/380-415Y
- Номинальный ток – 6,3 A
- Пусковой ток – 840-920%
- Cos фи – характеристика мощности: 0.87-0.82
- Номинальная скорость – 2900-2920 об/мин
- Класс энергоэффективности – IE3
- Эффективность электродвигателя при полной нагрузке – 87,1 %
- Эффективность двигателя при 3/4 нагрузки – 88.0-87.0 %
- Эффективность электродвигателя при 1/2 нагрузки – 87.7-85.4 %
- Количество полюсов – 2
- Класс защиты (IEC 34-5) – 55 Dust/Jetting
- Класс изоляции (IEC 85) – F
- Встроенная защита электродвигателя отсутствует.
- Номер электродвигателя – 85U15510
