Grundfos CR10-02 A-FJ-AE-HQQE 3 (96500964) – вертикальный многоступенчатый центробежный насос с впускным и выпускным патрубками, расположенными на одном уровне (инлайн). Головка и основание насоса изготовлены из чугуна, все остальные детали, контактирующие с перекачиваемой средой - из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное обращение, а также удобный доступ и обслуживание. Передача мощности осуществляется через жесткую разъемную муфту. Подсоединение трубопроводов через комбинированные фланцы DIN-JIS. Насос оснащен трехфазным асинхронным двигателем с воздушным охлаждением.
Жидкость:
- Рабочая жидкость – вода.
- Диапазон температуры жидкости: -20…120 °C.
- Температура жидкости: 20 °C
- Плотность: 998.2 кг/м³.

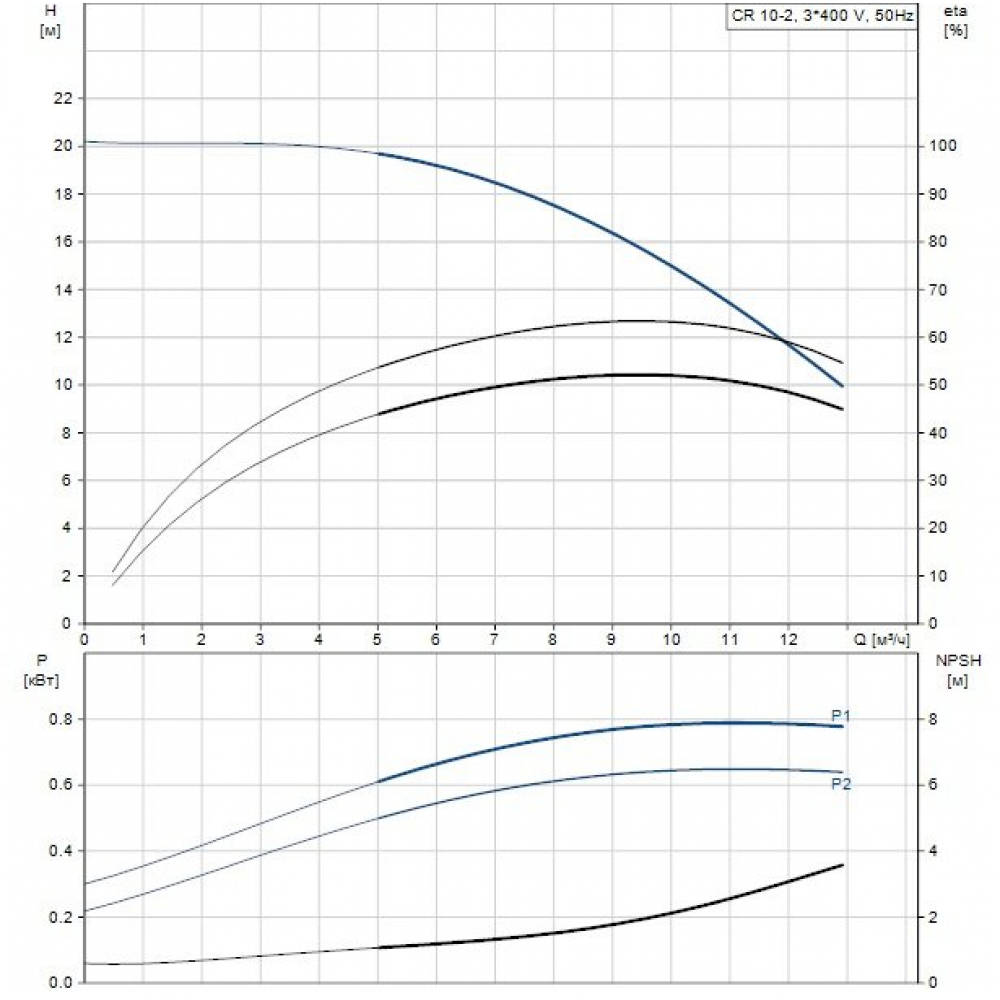

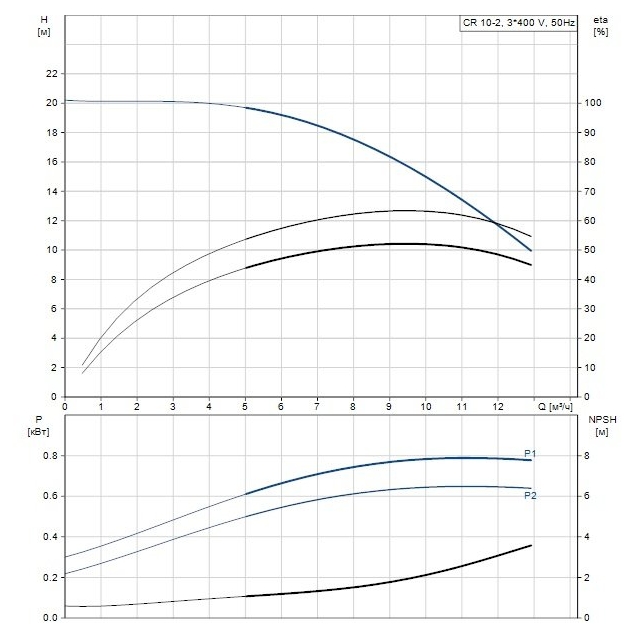

Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики – 2864 об/мин.
- Номинальный расход – 10 м³/год.
- Номинальное давление – 15,3 м
- Максимальное давление – 20,2 м
- Рабочие камеры – 2
- Рабочие колеса – 2
- Количество рабочих колес с уменьшенным диаметром – 0
- Низкий NPSH – НЕТ
- Расположение насоса – вертикальное
- Тип уплотнения вала – одинарный
- Первичное уплотнение вала – HQQE
- Маркировка уплотнения вала – HQQE
- Сертификаты – CE, EAC, UKCA, SEPRO
- Сертификаты для воды – WRAS, ACS
- Допуски на рабочие характеристики ISO9906:2012 3B
- Выполнение насоса – A
- Модель – А
Материалы:
- Основание – чугун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
- Код материала – A
- Код резины – E
- Внутренние подшипники – SIC
Монтаж:
- Максимальная температура окружающей среды – 60 °C
- Максимальное рабочее давление – 16 бар
- Максимальное давление при заданной температуре – 16 бар/120 °C
- Тип соединения – DIN/JIS
- Размер всасывающего патрубка - DN 40, 1 1/2
- Размер напорного патрубка – DN 40
- Номинальное давление подключения – PN 25
- Фланцевое впускное отверстие - 300 lb
- Размер фланца электродвигателя – FT100
- Код присоединения – FJ
Данные электрооборудования:
- Стандарт электродвигателя – ТЭК
- Тип электродвигателя – 80А
- Номинальная мощность – P2 – 0,75 кВт
- Энергия (Р2), необходимая для насоса – 0,75 кВт
- Частота питания – 50 Гц
- Номинальное напряжение – 3 x 220-240D/380-415Y
- Номинальный ток – 3,30/1,90 A
- Пусковой ток – 580/620%
- Cos фи – характеристика мощности: 0.81-0.71
- Номинальная скорость – 2840-2870 об/мин
- Класс энергоэффективности – IE3
- Эффективность электродвигателя при полной нагрузке – 80.7 %
- Эффективность двигателя при 3/4 нагрузки – 82,7-80,9 % %
- Эффективность электродвигателя при 1/2 нагрузки – 81,7-77,9 %
- Количество полюсов – 2
- Класс защиты (IEC 34-5) – 55 Dust/Jetting
- Класс изоляции (IEC 85) – F
- Встроенная защита электродвигателя отсутствует.
- Номер электродвигателя – 85U05104
