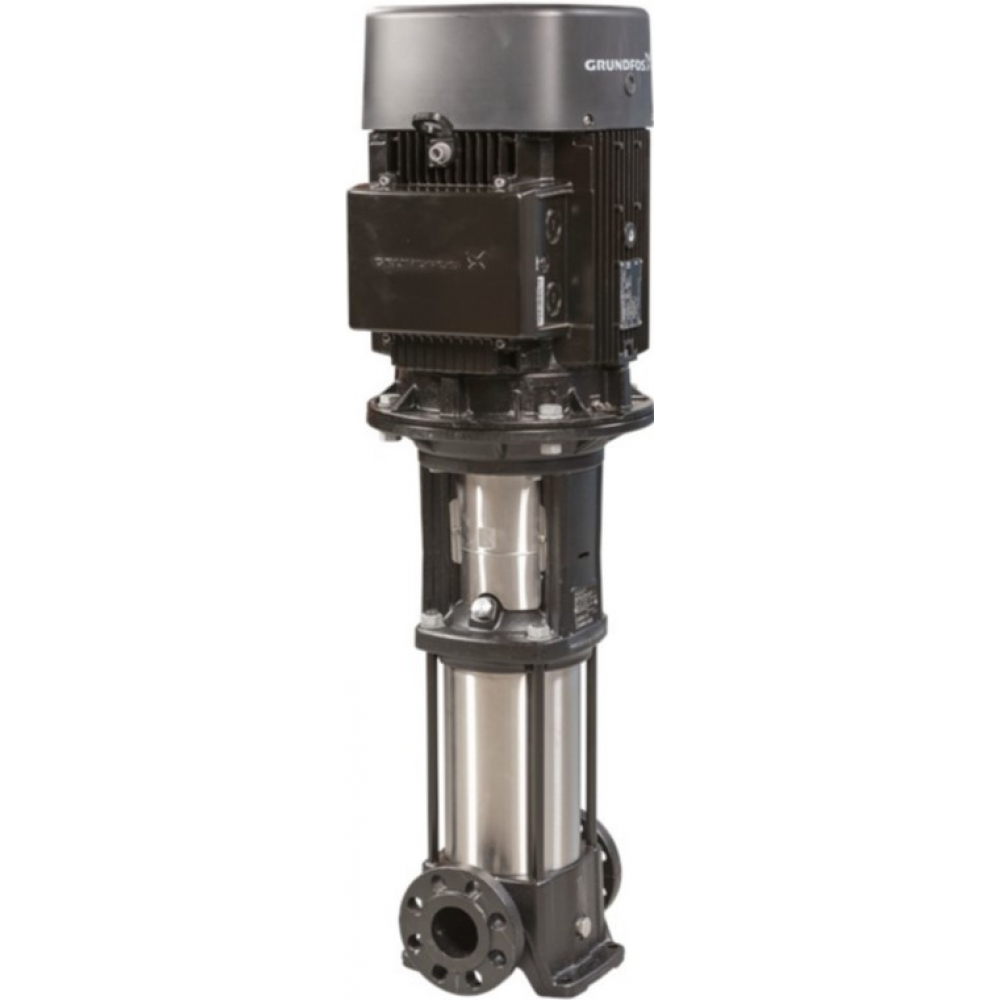

Grundfos CR10-10 A-FJ-AE-HQQE 3 (96501219) – вертикальный, многоступенчатый центробежный насос со всасывающим и напорным патрубками на одном уровне ("in-line"). Головка и основание насоса выполнены из чугуна, все остальные смачивающиеся детали выполнены из нержавеющей стали. Картриджевое уплотнение вала обеспечивает высокую надежность, безопасность работы, а также легкий доступ и обслуживание. Передача электроэнергии производится с помощью жесткой разъединенной муфты. Соединение труб производится с помощью комбинированных фланцев DIN-JIS. Насос оснащен 3-фазным асинхронным двигателем с вентиляторным охлаждением.
Жидкость:
- Рабочая жидкость – вода.
- Диапазон температуры жидкости: -20…120 °C.
- Температура перекачиваемой жидкости: 20 °C
- Плотность: 998.2 кг/м³.

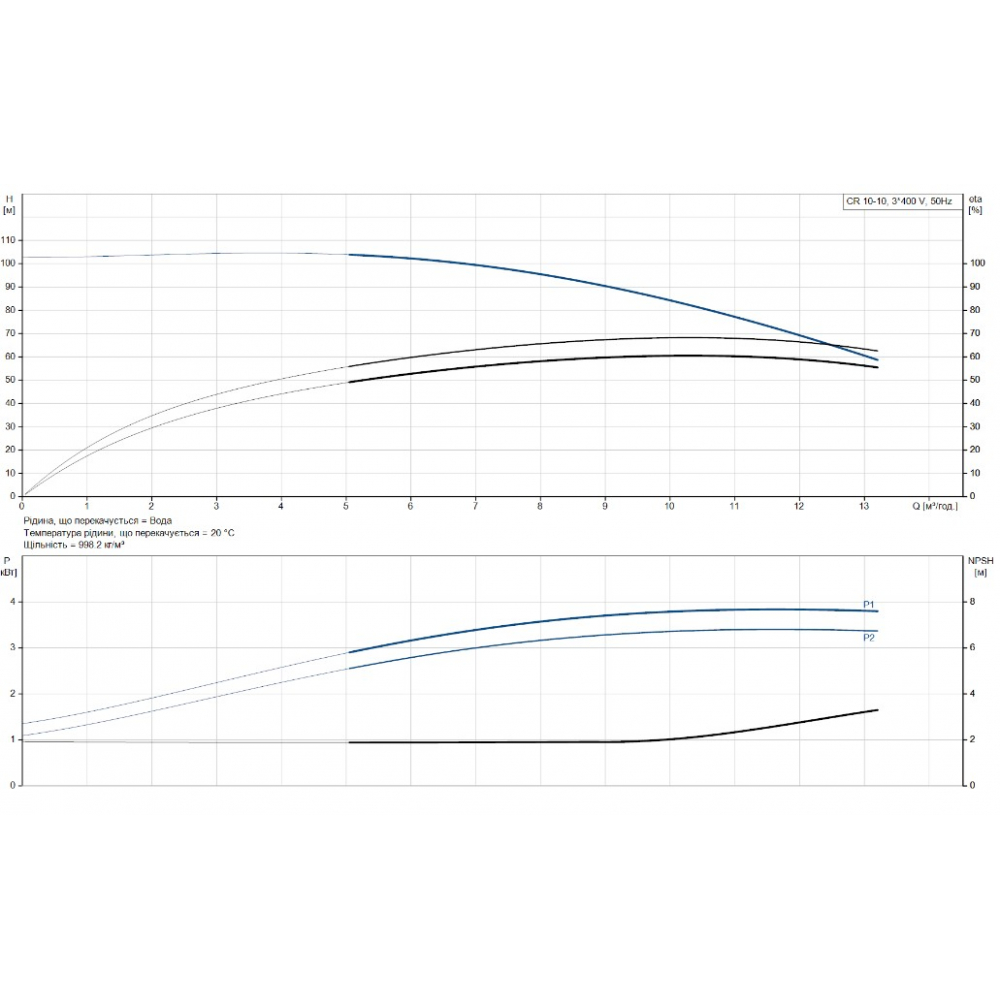

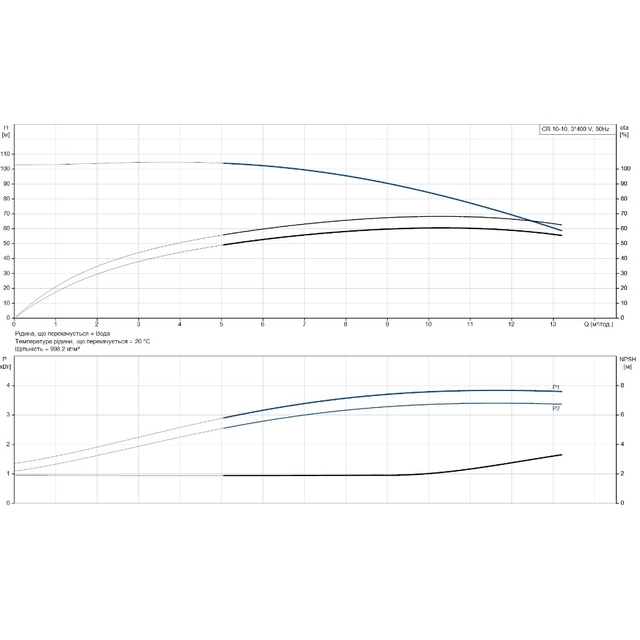

Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики – 2917 об/мин.
- Номинальный расход – 10 м³/час.
- Номинальное давление – 81,6 м
- Максимальный нажим – 102 м
- Рабочие камеры – 10
- Рабочие колеса – 10
- Количество рабочих колес с уменьшенным диаметром – 0
- Низкий NPSH – НЕТ
- Расположение насоса – вертикальное
- Тип уплотнения вала – одинарное
- Первичное уплотнение вала – HQQE
- Маркировка уплотнения вала – HQQE
- Сертификаты – CE, EAC, UKCA, SEPRO
- Сертификаты для питьевой воды – WRAS, ACS
- Допуски на рабочие характеристики ISO9906:2012 3B
- Выполнение насоса – A
- Модель – А
Материалы:
- Основание – чугун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
- Код материала – A
- Код резины – E
- Внутренние подшипники – SIC

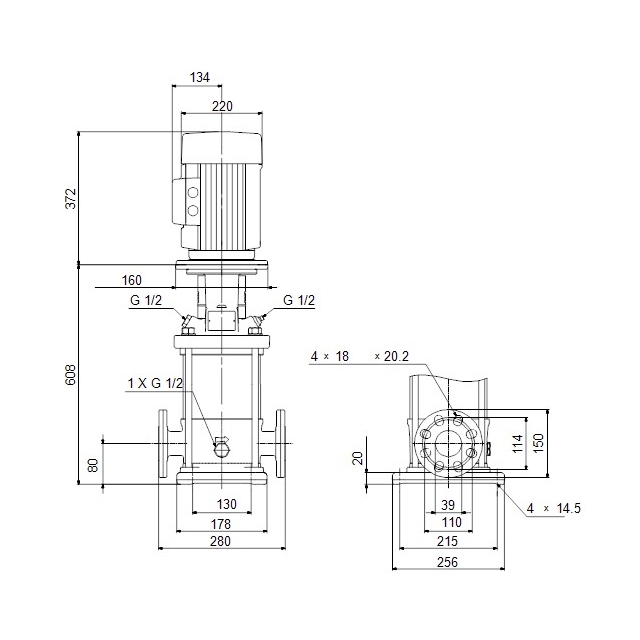

Монтаж:
- Максимальная температура окружающей среды – 60 °C
- Максимальное рабочее давление – 16 бар
- Максимальное давление при заданной температуре – 16 бар/120 °C
- Тип соединения – DIN/JIS
- Размер всасывающего патрубка – DN 40; 1 1/2”
- Размер напорного патрубка – DN 40
- Номинальное давление подключения – PN 25
- Размер фланца электродвигателя – FT130
- Код присоединения – FJ

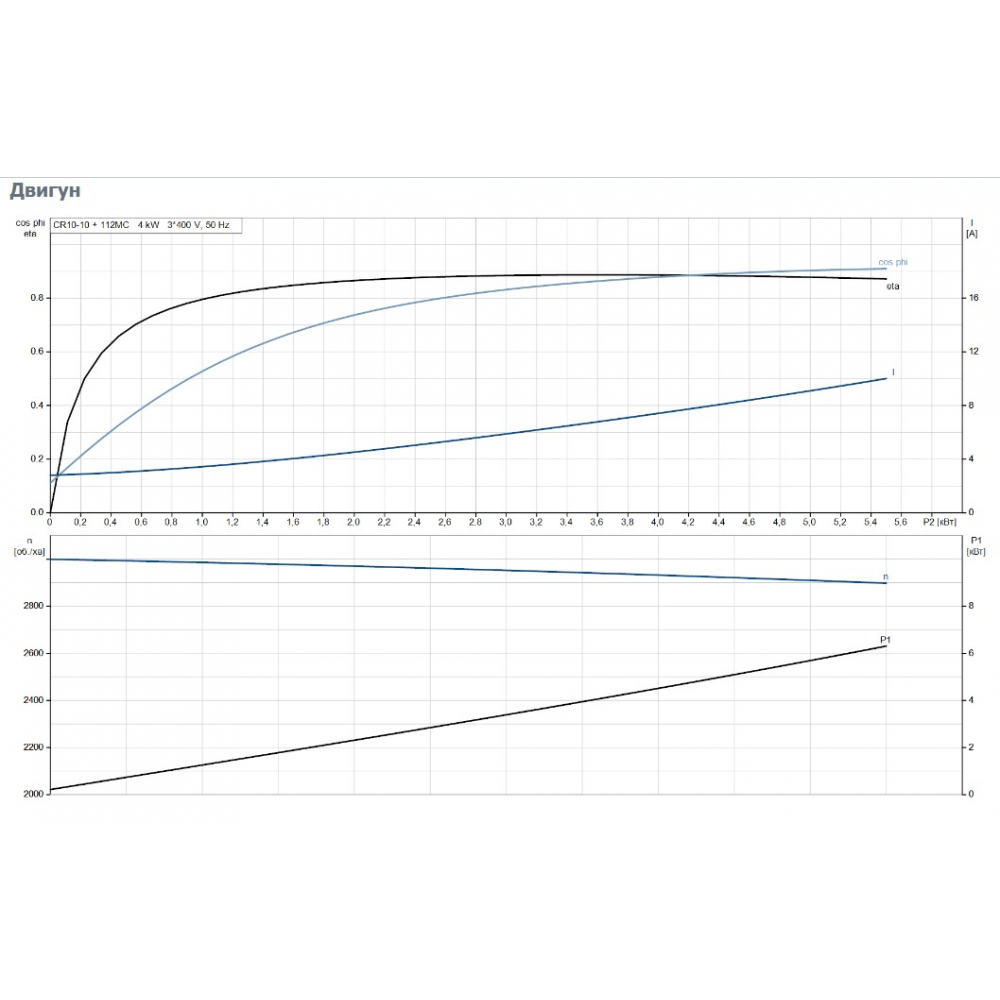

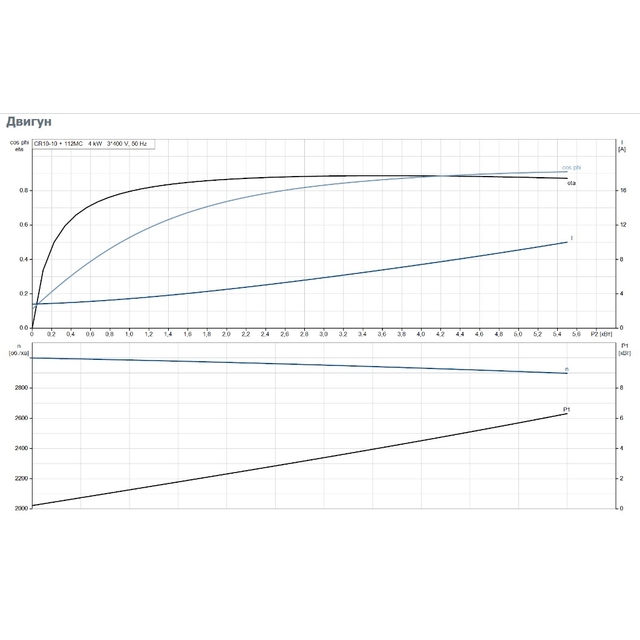

Данные электрооборудования:
- Стандарт электродвигателя – IEC
- Тип электродвигателя – 112MC
- Номинальная мощность – P2 – 4 кВт
- Энергия (Р2), необходимая для насоса – 4 кВт
- Частота питающей сети – 50 Гц
- Номинальное напряжение – 3 x 380-415D В
- Номинальный ток – 7,9 A
- Пусковой ток – 1000-1110%
- Cos фи – характеристика мощности: 0.87
- Номинальная скорость – 2920-2940 об/мин
- Класс энергоэффективности – IE3
- Эффективность электродвигателя при полной нагрузке – 88,1 %
- Эффективность двигателя при 3/4 нагрузки – 88.6-88.2 %
- Эффективность электродвигателя при 1/2 нагрузки – 85.2-88.1 %
- Количество полюсов – 2
- Класс защиты (IEC 34-5) – 55 Dust/Jetting
- Класс изоляции (IEC 85) – F
- Встроенная защита электродвигателя – PTC.
- Номер электродвигателя – 85U15413
