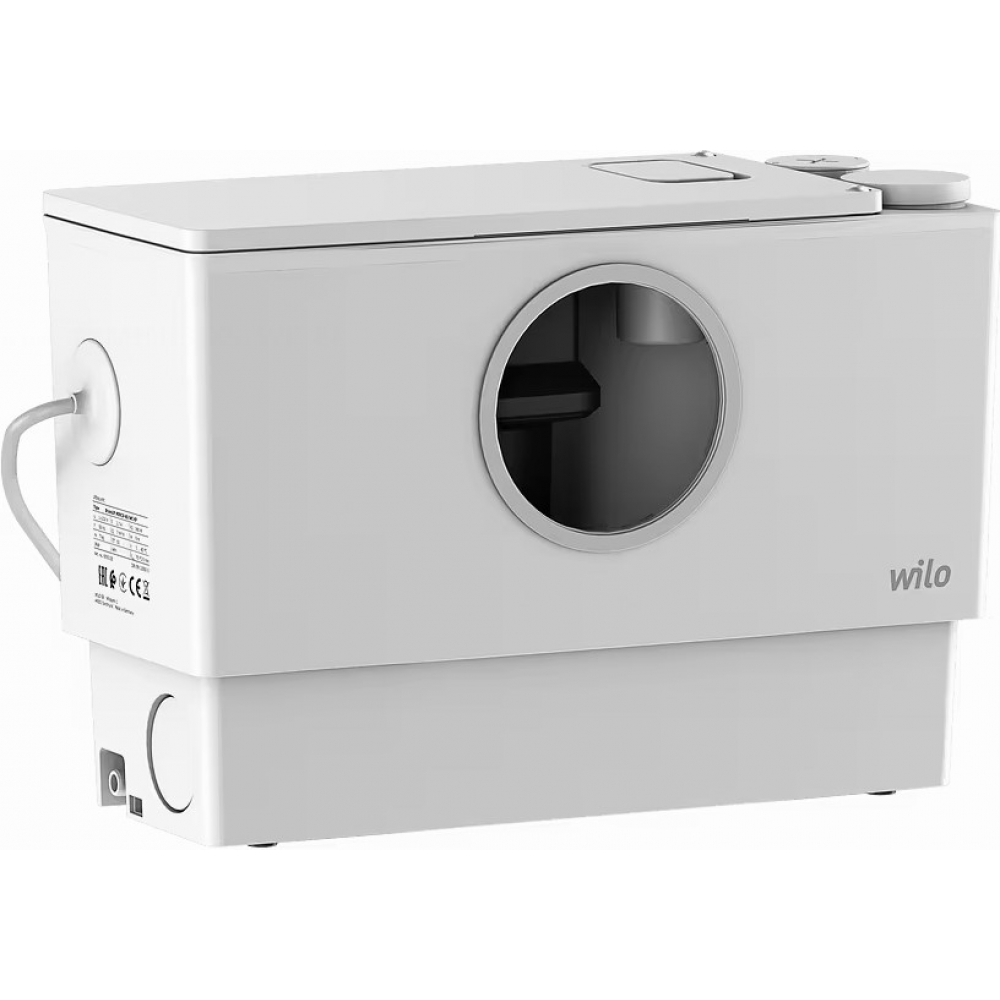

Wilo DrainLift MINI3XS/WC – компактное и готовое к подключению подъемное устройство для дренажа раковины, душа и унитаза.
Перекачиваемая среда.
Для сбора и перекачки в бытовых помещениях приведенных далее жидкостей.
- Сточные воды с фекалиями
Требования к сточным водам согласно 12050.
Установка водоотвода выполняет требования согласно EN 12050-3.
Для установок согласно 12050-3 следует соблюдать следующие условия:
- Все подключенные дренажные объекты установлены в одном помещении.
- Выше уровня обратного потока есть дополнительный туалет.
Конструкция.
Компактное, готовое к подключению и полностью погружаемое подъемное устройство с насосом с погружным двигателем. Насос с погружным двигателем оснащен вращающимся лезвием. Лезвие надежно измельчает фекалии в сточных водах. Контроль уровня осуществляется посредством вертикального поплавкового выключателя. Система рассказывания встроена в крышку и оснащена активированно-угольным фильтром.
Предлагаются максимум пять подключений:
- 1 Входное отверстие 40 мм (DN 40), без обратного клапана, в исполнении вверх, закрыто в заводской настройке.
- 2 Входные отверстия 40/50 мм (DN 40/50), с обратным клапаном, в исполнении горизонтально влево и вправо, открыты в заводской настройке.
- 1 Подключение унитаза 110 мм (DN 110), в исполнении вперед, открыто в заводской настройке. — При необходимости подключение унитаза может быть выполнено горизонтально справа. Соответствующее отверстие закрыто в заводской настройке.
- 1 Напорный патрубок 32/40 мм (DN 32/40), с обратным клапаном, в исполнении вверх, открытый в заводской настройке.
Комплект снабжения.
- 1 Манжета для HT-трубы DN 32/40 (32/40 мм)
- 2 Шланговые хомуты 32 – 50 мм
- 1 Манжета для HT-трубы DN 110 (110 мм)
- 1 Зажимное кольцо
- 1 Шланговый хомут 110 – 130 мм
- 2 Впускные патрубки DN 50 (50 мм)
- 2 Манжеты для HT-трубы DN 40/50 (40/50 мм)
- 2 Обратные клапаны
- 4 Хомуты для крепления труб 50 – 70 мм
- 2 Шланговые хомуты 32 – 50 мм
- 2 Уплотняющие набивки
- 6 уплотнительных колец
- Крепление на полу (защита от всплытия): 2 Уголки для крепления с винтами и дюбелями
- Инструкция по монтажу и эксплуатации
Гидравлические характеристики:
- Максимальное рабочее давление PN – 1 бар
- Т перекачиваемой жидкости T min – 3°C
- Макс. T перекачиваемой жидкости T max – 40°C
- Температура окружающей среды мин. t min – 3°C
- Макс. температура окружающей среды T max – 40°C
- Макс. температура перекачиваемой жидкости кратковременно до 5 мин T – 75°C
- Макс. объем включения – 2,2 л
Материалы:
- Материал резервуара – ABS (полистирол)
- Корпус насоса – PP-GF20
- Рабочее колесо – PP-GF20
Данные электродвигателя:
- Подключение к сети – 1~230 V, 50 Гц
- Номинальная мощность электродвигателя P 2 – 0,42 кВт
- Номинальный ток I N – 3,4 А
- Однофазный
- Номинальная частота вращения n – 2800 1/min
- Макс. частота включений t – 20 1/h
- Класс защиты электродвигателя – IP68
- Класс нагревостойкости изоляции – F
Установочные размеры:
- Патрубок для всасывания. стороне – DN/OD 40 (HT pipe)
- Патрубок на напор. стороне DNd DNd – DN/OD 32 (HT pipe)
