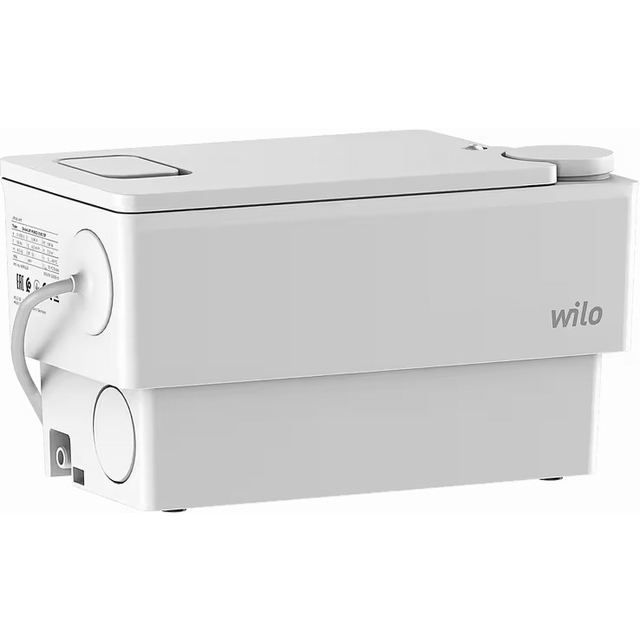

Wilo DrainLift MINI3-XXS-EF – это омпактная и готовая к подключению установка водоотвода для отвода воды от умывальника и душа.
Перекачивающая жидкость
Для сбора и перекачки в бытовых помещениях указанных далее жидкостей.
- Сточные воды без фекалий
Перекачка сточных вод в соответствии с 12050.
Напорная установка для отвода сточных вод соответствует требованиям EN 12050-2.
Конструкция.
Компактная, готовая к подключению и установка водоотвода с полностью затапливаемым погружным насосом. Для определения уровня используется вертикальный выключатель поплавка. Система удаления воздуха установлена в крышке и оборудована фильтром с активированным углем.
Для подключения доступно до четырех патрубков:
- 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполненное направленным вверх, при поставке с завода закрыто.
- 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
- 1 подсоединение к напорному патрубку 32 мм (DN 32), с обратным клапаном, выполнено направленным по горизонтали вправо, при поставке с завода открыто.
Комплект снабжения.
- 1 манжета для термостойкой трубы DN 32 (32 мм)
- 2 хомута для шланга 32 – 50 мм
- 2 патрубка для отверстий приточки DN 50 (50 мм)
- 2 манжета для термостойкой трубы DN 40/50 (40/50 мм)
- 2 обратные клапаны
- 2 хомута для крепления трубы 50 – 70 мм
- 2 хомута для шланга 32 – 50 мм
- 2 заглушки
- 6 уплотнительных колец
- Напольный крепеж (защита от противодавления): 2 угловых крепежа с винтами и дюбелями
- Инструкция по монтажу и эксплуатации

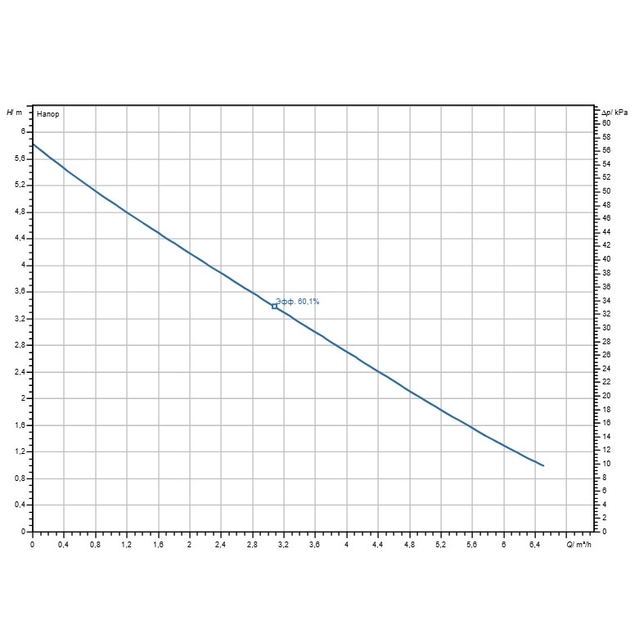

Гидравлические характеристики:
- Максимальное рабочее давление PN – 1 бар
- Т перекачиваемой жидкости T min – 3°C
- Макс. T перекачиваемой жидкости T max – 40°C
- Температура окружающей среды мин. t min – 3°C
- Макс. температура окружающей среды T max – 40°C
- Макс. температура перекачиваемой жидкости кратковременно до 5 мин T – 75°C
- Класс защиты – IP44
- Макс. объем включения V: 1л
- Измельчитель: нет
Материалы:
- Корпус насоса – PP-GF20
- Рабочее колесо – PP-GF20
- Вал – нержавеющая сталь
- Материал электродвигателя – PPO/PA GF30
Данные электродвигателя:
- Подключение к сети – 1~230 V, 50 H
- Номинальный ток I N – 1,2 А
- Однофазный
- Номинальная частота вращения n – 2800 1/min
- Номинальная мощность двигателя: 0,15 кВт
- Количество полюсов – 2
- Тип включения – прямой запуск сети (DOL)
- Макс. частота включений t – 20 1/h
- Мощность P1(Q=макс.) выбранного рабочего колеса* количество насосов P1 – 250 Вт
- Режим работы (в ненагруженном состоянии) – S3-15%
- Класс нагревостойкости изоляции – F

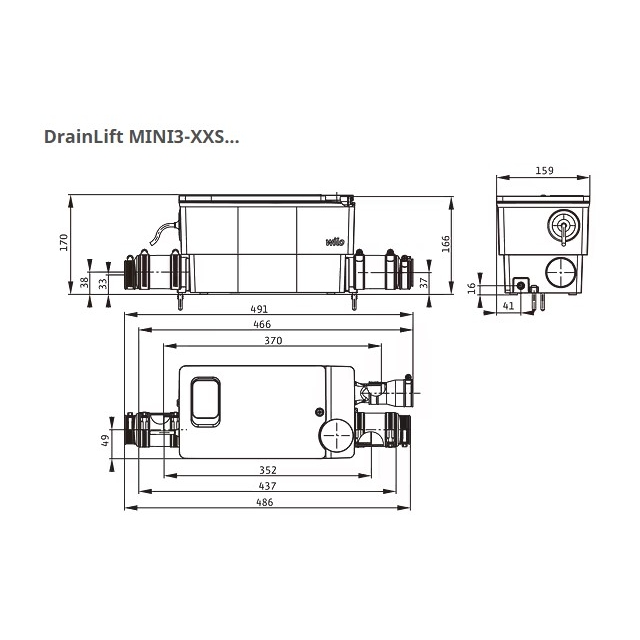

Установочные размеры:
- Патрубок для всасывания. стороне DNs DNs: ---
- Патрубок на напор. стороны DNd DNd – DN 32
